DODGE RAM
MODEL YEAR(S
RAM 2007-2008
KEY T-HARNESS IMMOBILIZER
CHRKEY4 (2007 ONLY) N/A CHRYSLERS MULITPLEX IGNITION/ANTI-THEFT SYSTEM, Requires INTERFACE BYPASS MODULE, SEE NOTE #1
PART COLOR LOCATION DIAGRAM
12 VOLT CONSTANT Connect to BATTERY ONLY
STARTER SEE NOTE #1
STARTER 2 SEE NOTE #1
IGNITION 1 PINK/WHITE (+) IGNITION SWITCH HARNESS
IGNITION 2 N/A
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 SEE NOTE #1
ACCESSORY/HEATER BLOWER 2 N/A
KEYSENSE N/A
PARKING LIGHTS ( - ) WHITE/GREEN (-) THRU A 1130 OHM RESISTOR @ HEADLIGHT SWITCH
PARKING LIGHTS ( + ) WHITE/YELLOW AND WHITE/GRAY LOW IN DRIVERS KICK PANEL

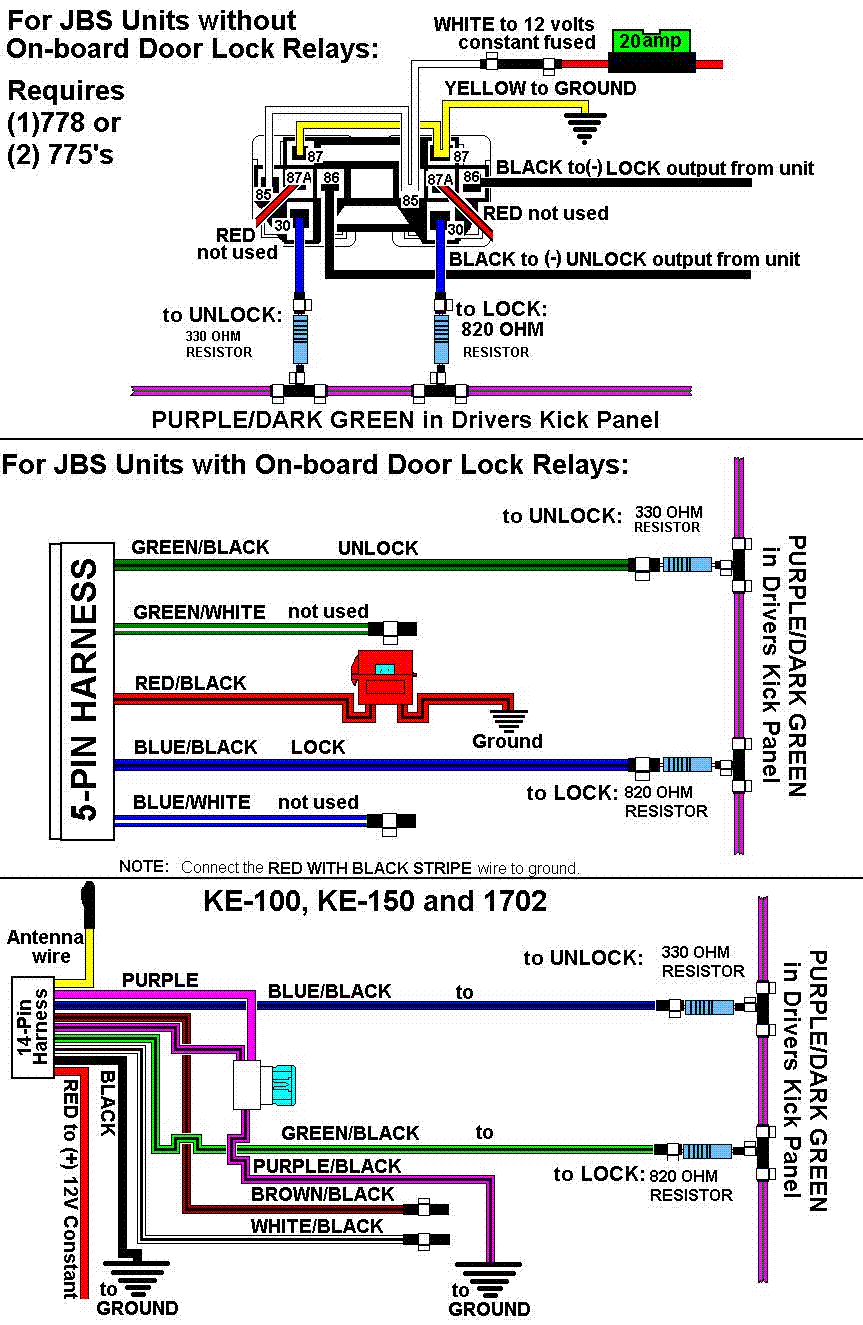

POWER LOCK PURPLE/DARK GREEN (-) SEE DIAGRAM REQUIRES 820 OHM RESISTOR SEE NOTE #4 14301_RAM-FULL-SIZE-PICKUP_DODGE RAM 1 WIRE JBS UNITS.GIF

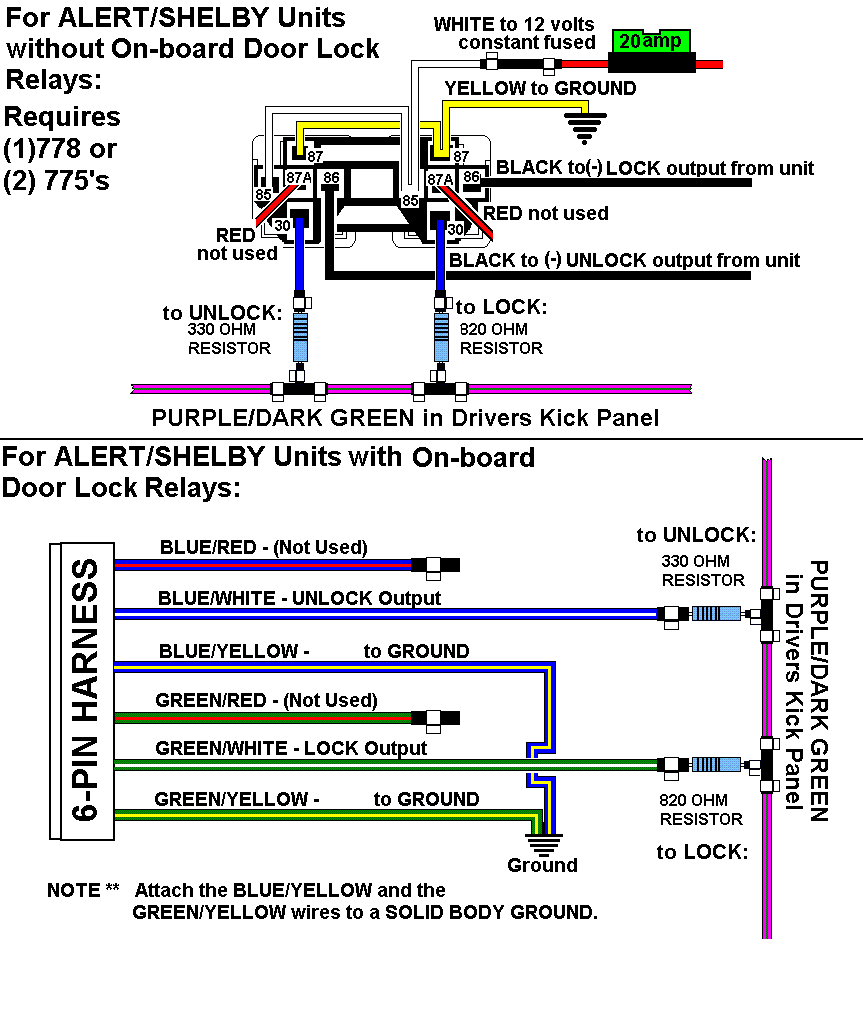

POWER UNLOCK SAME AS LOCK WIRE REQUIRES 330 OHM RESISTOR SEE NOTE#4 14301_RAM-FULL-SIZE-PICKUP_DODGE RAM 1 WIRE SHELBY AND ALERT UNITS.GIF
LOCK MOTOR WIRE LIGHT GREEN IN DRIVERS KICK PANEL
DOOR TRIGGER SEE NOTE #2 @ LARGE GRAY PLUG IN KICK PANELS
DOMELIGHT SUPERVISION YELLOW/LIGHTBLUE ( + ) IN DRIVERS A PILLAR
TRUNK RELEASE N/A
SLIDING POWER DOOR N/A
HORN DARKGREEN/PURPLE (-) @ STEERING COLUMN HARNESS
TACH DARKBLUE/GRAY (AC), SEE NOTE #3 @ PCM, SEE NOTE #3
WAIT TO START LIGHT N/A
BRAKE WHITE/TAN (+) @ SWITCH ABOVE BRAKE PEDAL
FACTORY ALARM DISARM DISARMS WITH FACTORY REMOTE ONLY
ANTI-THEFT CHRYSLERS MULITPLEX IGNITION/ANTI-THEFT SYSTEM
NOTES
NOTE #1: This Vehicle is Equipped with CHRYSLERS MULTIPLEX IGNITION/ANTI-THEFT SYSTEM

that requires a INTERFACE BYPASS MODULE Part # DBALL2 or XK09 for REMOTE

STARTING and for the KEYLESS ENTRY, when using the Interface Bypass the Resistors

for the Door Locks are not needed, either of these Modules will work for this

vehicle, to order contact tech support, CALL 800 561 1110 ex. 2146, 9AM to 5PM eastern time, M-F. NOTE #2: THE LEFT FRONT DOOR IS PURPLE IN PIN 1. THE RIGHT FRONT DOOR IS

PURPLE/WHITE IN PIN 4. THE LEFT REAR DOOR IS PURPLE/ORANGE OR

PURPLE /GRAY IN PIN 2. THE REAR DOOR IS PURPLE/YELLOW OR TAN /YELLOW

IN PIN 3. USE ALL 4 WIRES AND DIODE ISOLATE EACH WIRE FROM EACH OTHER

AND THE INSTRUMENT CLUSTER.





NOTE #3: THE PCM IS ON THE PASSENGER SIDE FIRE WALL .







NOTE #4: DOORLOCKS ARE 1-WIRE TYPE ...UNLOCK REQUIRES NEGATIVE(-) PULSE THRU A

330 OHM(1/2 WATT) RESISTOR....LOCK RQUIRES A NEGATIVE(-) PULSE THRU 820

OHMS...you cant buy an 820 ohm resistor so make one by using a 4700 ohm and a

1000 ohm in parallel......OR.......SEE NOTE #1
