MITSUBISHI ECLIPSE
MODEL YEAR(S
ECLIPSE 2003-2005
KEY T-HARNESS IMMOBILIZER
N/A N/A MITSUBISHI TRANSPONDER ANTI-THEFT SYSTEM, Requires 791 Bypass Module and extra Ignition Key
PART COLOR LOCATION DIAGRAM

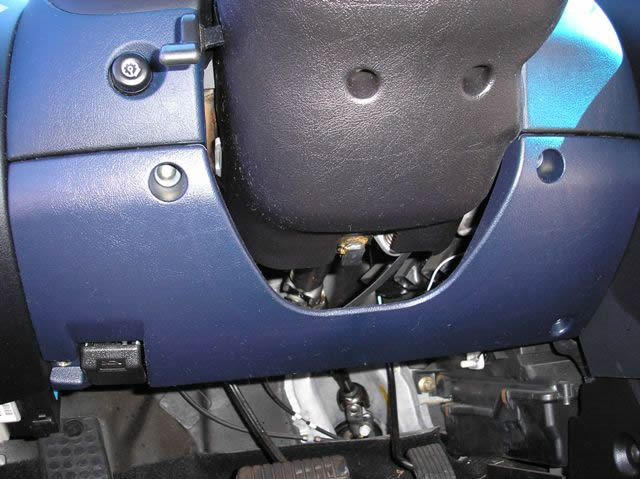

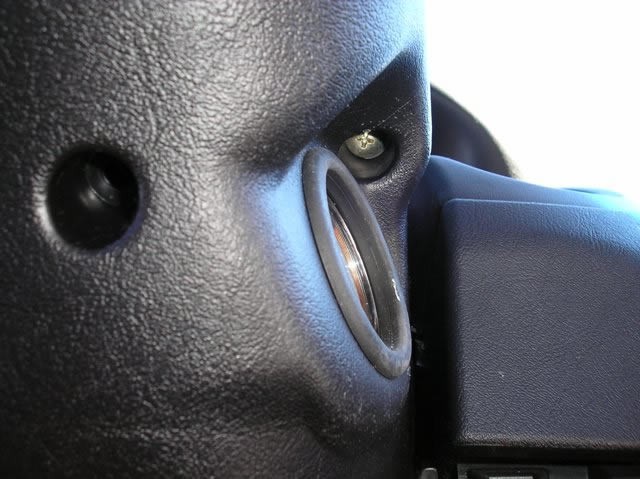

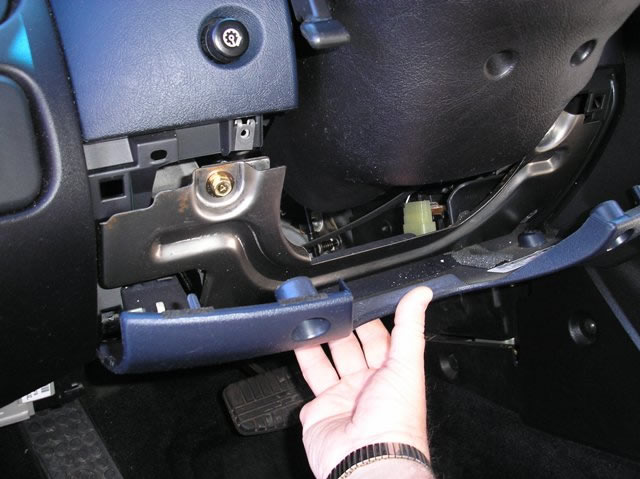

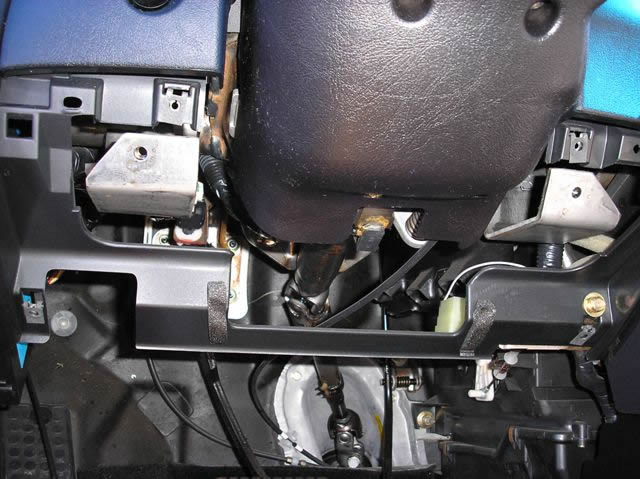

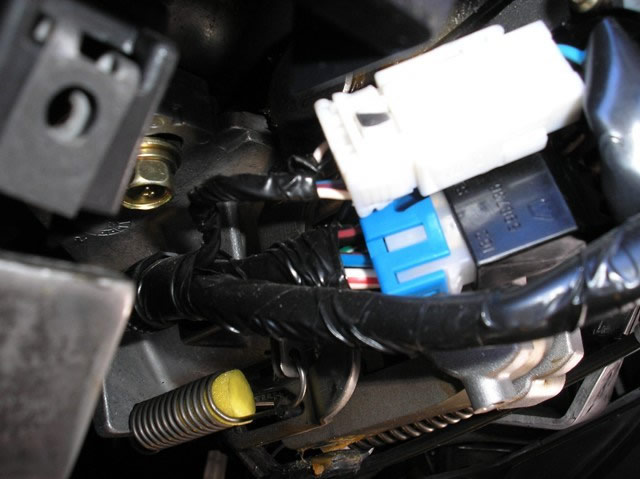

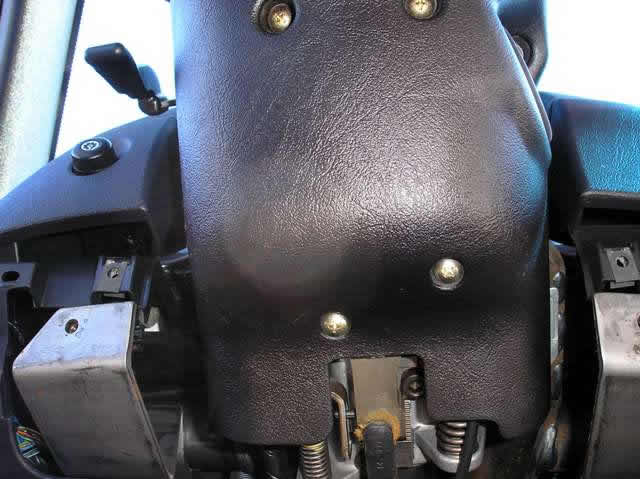

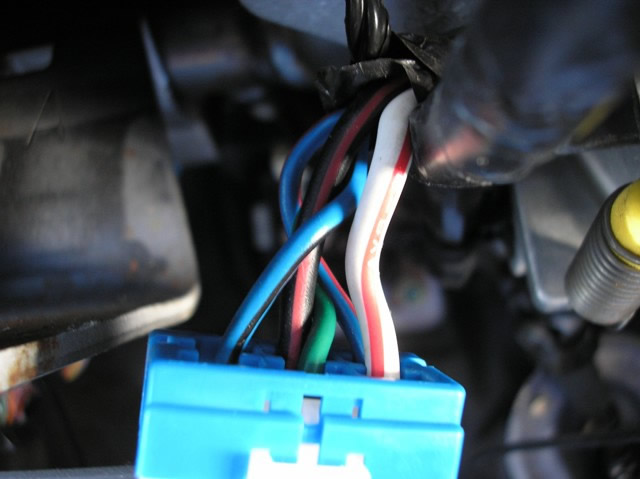

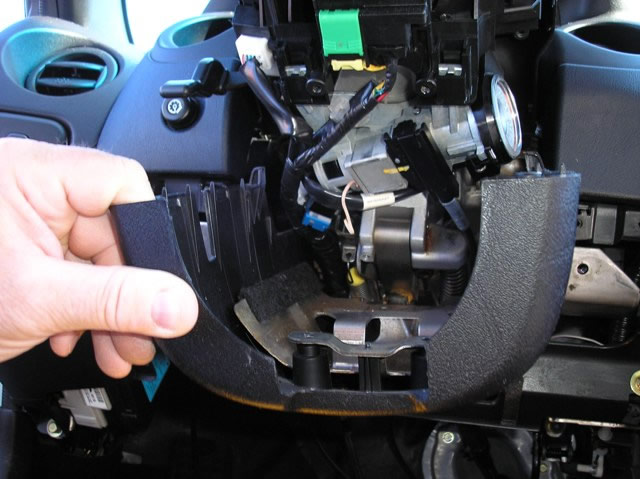

12 VOLT CONSTANT WHITE/RED (+) IGNITION SWITCH HARNESS
STARTER BLACK/RED (+) IGNITION SWITCH HARNESS
STARTER 2 N/A
IGNITION 1 GREEN (+) IGNITION SWITCH HARNESS
IGNITION 2 N/A
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 BLUE/RED (+) IGNITION SWITCH HARNESS
ACCESSORY/HEATER BLOWER 2 BLUE/BLACK (+) IGNITION SWITCH HARNESS
KEYSENSE N/A
PARKING LIGHTS ( - ) N/A

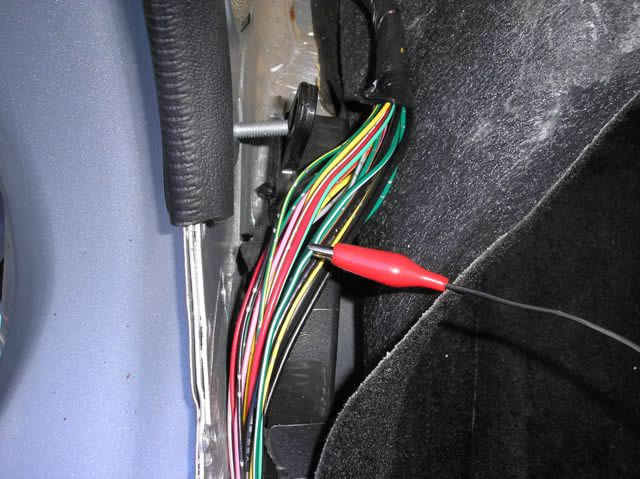

PARKING LIGHTS ( + ) GREEN/WHITE (+) IN DRIVERS KICK PANEL, HARNESS to REAR of VEHICLE

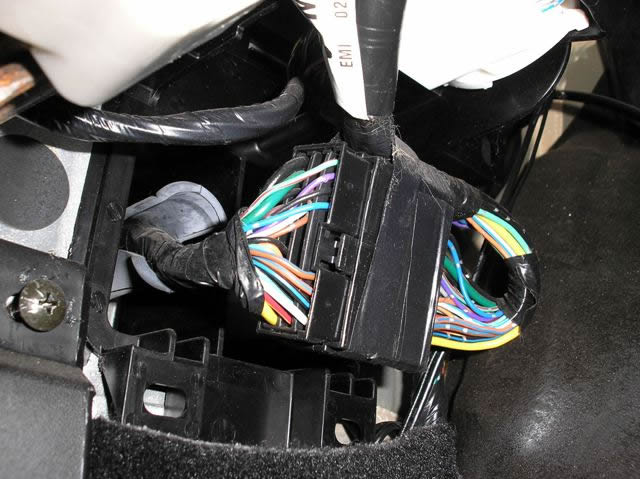

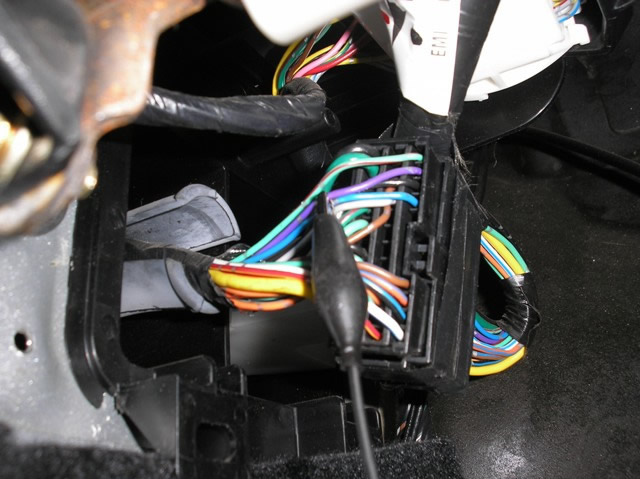

POWER LOCK PURPLE (TYPE B) @ LARGER BLACK Plug, in Harness from DRIVERS DOOR or IN PIN 33 @ ETACS ECU, See NOTE *1

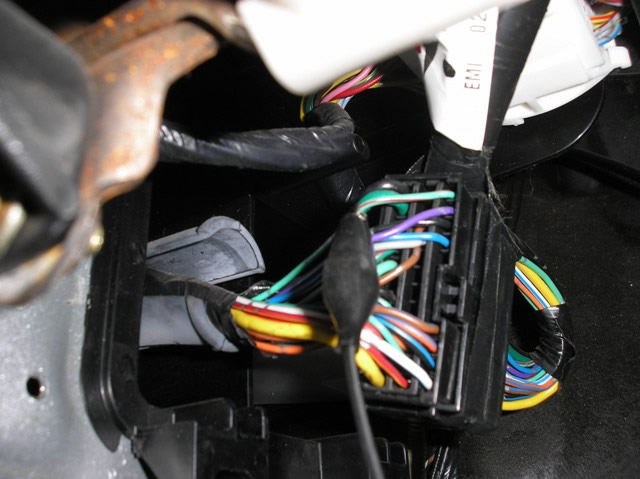

POWER UNLOCK LIGHT GREEN/RED (TYPE B) @ LARGER BLACK Plug, in Harness from DRIVERS DOOR or IN PIN 34 @ ETACS ECU, See NOTE *1
LOCK MOTOR WIRE LIGHT GREEN (+) @ 28-PIN PLUG, PIN 19, BELOW FUSEBOX
DOOR TRIGGER See NOTE *2 @ ETACS ECU, See NOTE *1 14301_ECLIPSE_(-) NEGATIVE DOOR PIN ISOLATION CIRCUIT.pdf

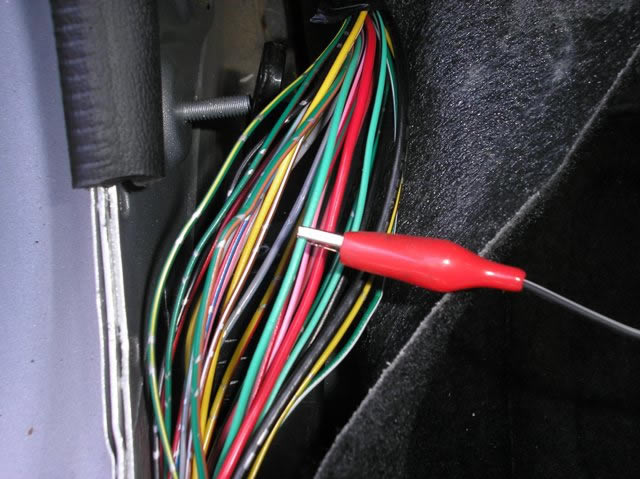

DOMELIGHT SUPERVISION LIGHT GREEN (-) (Same wires as Drivers Door Trigger), Requires Part #775 Relay IN DRIVERS KICK PANEL, HARNESS to REAR of VEHICLE
TRUNK RELEASE GREEN/WHITE (5wire) See NOTE *4 IN PIN 32 @ ETACS ECU, See NOTE *1 14301_ECLIPSE_5-WIRE TRUNK RELEASE DIAGRAM.pdf
SLIDING POWER DOOR N/A

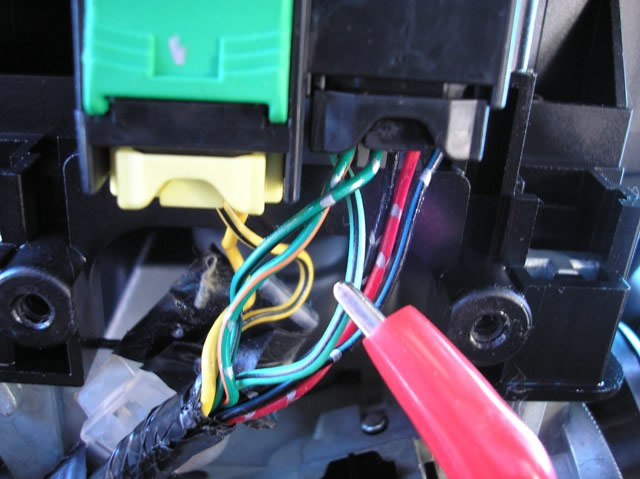

HORN LIGHT GREEN/BLACK ( - ) @ STEERING COLUMN HARNESS
TACH WHITE @ ENGINE SPEED DETECT CONNECTOR See NOTE *3
WAIT TO START LIGHT N/A

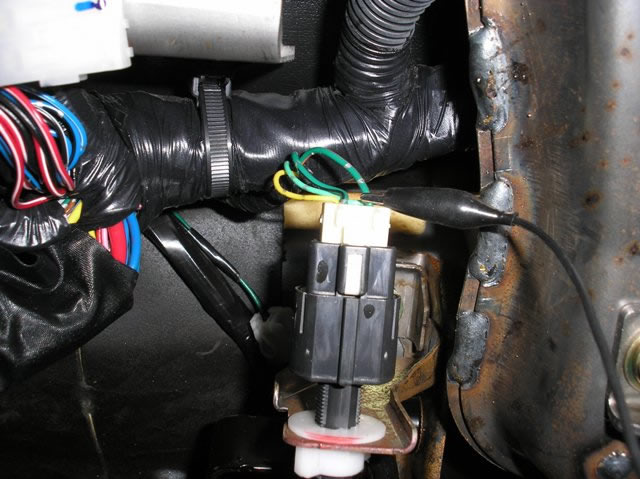

BRAKE GREEN/ORANGE ( + ) @ SWITCH ABOVE BRAKE PEDAL
FACTORY ALARM DISARM ORANGE ( - ) IN PIN 25 @ ETACS ECU, See NOTE *1

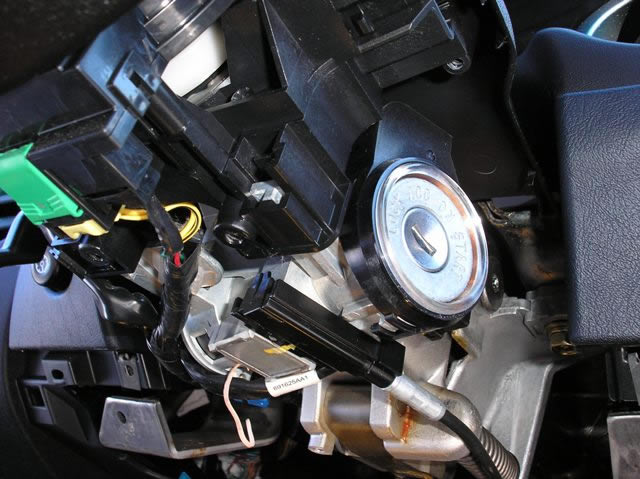

ANTI-THEFT TRANSPONDER ANTI-THEFT SYSTEM, REQUIRES 791 BYPASS MODULE AND EXTRA IGNITION KEY TRANSPONDER @ IGNITION SWITCH TUMBLER
NOTES
NOTE *1 ETACS (Electronic Timing/Alarm Control System) ECU (Electronic Control Unit) IS ATTACHED TO BACK OF FUSEBOX.





NOTE *2 THE DRIVERS DOOR TRIGGER IS LIGHT GREEN(-),IN DRIVERS KICK PANEL, HARNESS to REAR of VEHICLE OR PIN 6 IN A 15 PIN PLUG ABOVE THE FUSES.THE PASSENGER DOOR IS LIGHT GREEN/BLACK(-), IN PASSENGERS KICK PANEL, OR IN PIN 65 AT THE ETACS ECU. WHEN CONNECTING TO AN ALARM SYSTEM USE BOTH DOOR TRIGGER WIRES AND DIODE ISOLATE, TO CONNECT, SEE DIAGRAM





NOTE *3 THE ENGINE SPEED DETECTION CONNECTOR IS A SINGLE PIN CONNECTOR IN THE FUSE/RELAY BOX UNDER THE HOOD.







NOTE *4 THE TRUNK RELEASE ON THIS VEHICLE IS A 5-WIRE SYSTEM THAT WILL REQUIRE AN EXTRA RELAY PART #775, TO CONNECT, See DIAGRAM
