PART
|
COLOR
|
LOCATION
|
DIAGRAM
|
12 VOLT CONSTANT
|
BLUE (+)
|

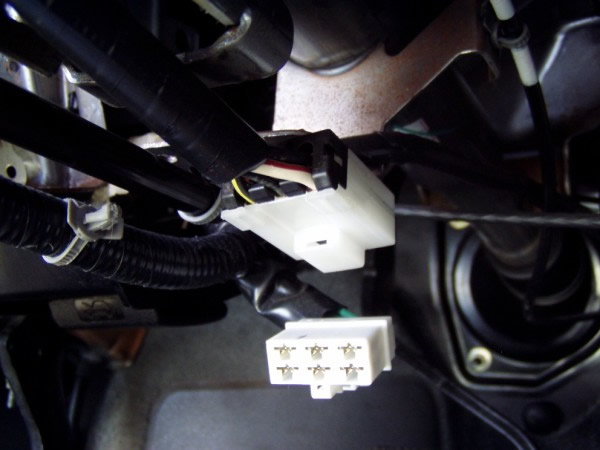

IGNITION SWITCH HARNESS
|
|
STARTER
|
BLACK/RED (+) See NOTE *1
|
IGNITION SWITCH HARNESS
|
|
STARTER 2
|
BLACK/WHITE (+) See NOTE *1
|
IGNITION SWITCH HARNESS
|
|
IGNITION 1
|
BLACK/YELLOW (+)
|
IGNITION SWITCH HARNESS
|
|
IGNITION 2
|
N/A
|
|
|
IGNITION 3
|
N/A
|
|
|
ACCESSORY/HEATER BLOWER 1
|
RED (+)
|
IGNITION SWITCH HARNESS
|
|
ACCESSORY/HEATER BLOWER 2
|
WHITE/BLUE (+)
|
IGNITION SWITCH HARNESS
|
|
KEYSENSE
|
N/A
|
|
|
PARKING LIGHTS ( - )
|
LIGHT BLUE (-)
|
@ HEADLIGHT SWITCH
|
|
PARKING LIGHTS ( + )
|
RED/BLUE (+)
|
IN DRIVERS KICK PANEL
|
|
POWER LOCK
|
ORANGE/BLACK (TYPE B) See NOTE *2
|
@ MODULE, IN DRIVERS DOOR
|
|
POWER UNLOCK
|
ORANGE/BLUE (TYPE B) See NOTE *2
|
@ MODULE, IN DRIVERS DOOR
|
|
LOCK MOTOR WIRE
|
GRAY (+)
|
@ SECU, PIN 54, See NOTE *4
|
|
DOOR TRIGGER
|
See NOTE *3
|
@ SECU, See NOTE *4
|
|
DOMELIGHT SUPERVISION
|
LIGHT GREEN (-)
|
@ SECU, PIN 1, See NOTE *4
|
|
TRUNK RELEASE
|
BLUE (-)
|
@ SECU, PIN 16, See NOTE *4
|
|
SLIDING POWER DOOR
|
N/A
|
|
|
HORN
|
GREEN/WHITE(-)
|
@ STEERING COLUMN HANRESS
|
|
TACH
|
WHITE/GREEN
|
@ WHITE PLUG, BEHIND INSTRUMENT CLUSTER
|
|
WAIT TO START LIGHT
|
N/A
|
|
|
BRAKE
|
RED/GREEN (+)
|
@ SWITCH ABOVE BRAKE PEDAL
|
|
FACTORY ALARM DISARM
|
N/A
|
|
|
ANTI-THEFT
|
TRANSPONDER ANTI-THEFT SYSTEM, REQUIRES 791 BYPASS and EXTRA IGNITION KEY
|
TRANSPONDER @ IGNITION SWITCH TUMBLER
|
|
