BUICK TERRAZA
MODEL YEAR(S
TERRAZA 2005-2007
KEY T-HARNESS IMMOBILIZER
GMKEY-2(2005-2006), GMKEY-1(2007) N/A GM's TRANSPONDER ANTI-THEFT System, See NOTE #1
PART COLOR LOCATION DIAGRAM
12 VOLT CONSTANT RED (+) or RED/BLACK (+) @ BATTERY or FUSE BOX

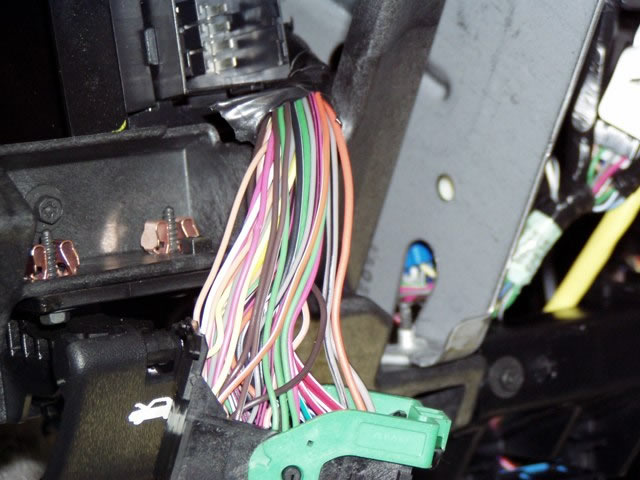

STARTER YELLOW (+) IGNITION SWITCH HARNESS or BCM, C1, Pin 21 See NOTE #2
STARTER 2 N/A

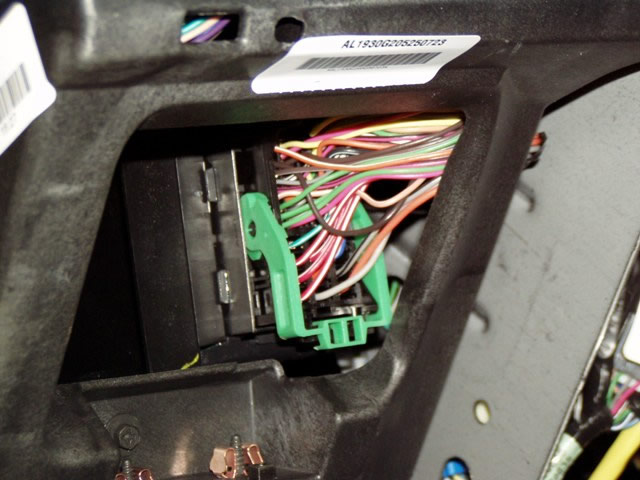

IGNITION 1 PINK (+) IGNITION SWITCH HARNESS or BCM, C1, Pin 22 See NOTE #2
IGNITION 2 N/A
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 BROWN (+) IGNITION SWITCH HARNESS or BCM, C1 Pin 23 See NOTE #2
ACCESSORY/HEATER BLOWER 2 N/A
KEYSENSE N/A
PARKING LIGHTS ( - ) BROWN/WHITE (-) @ BCM, C3 Pin 8, See NOTE #2
PARKING LIGHTS ( + ) BROWN (+) @ FUSE BOX or PASSENGER KICK PANEL, Harness to REAR of VEHICLE.

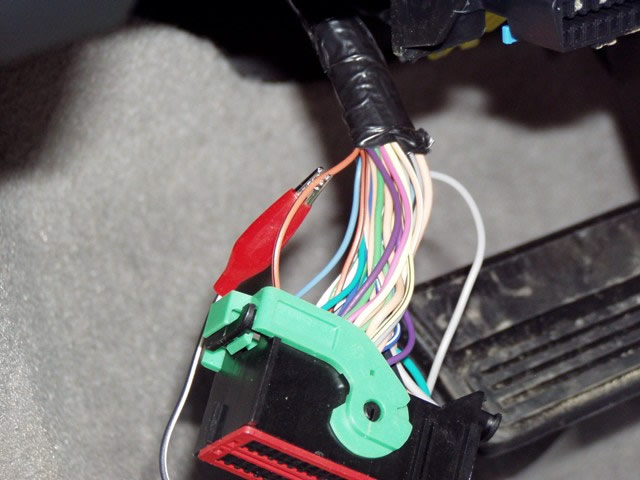

POWER LOCK ORANGE/BLACK (TYPE B) @ BCM, C2 Pin 2, See NOTE #2

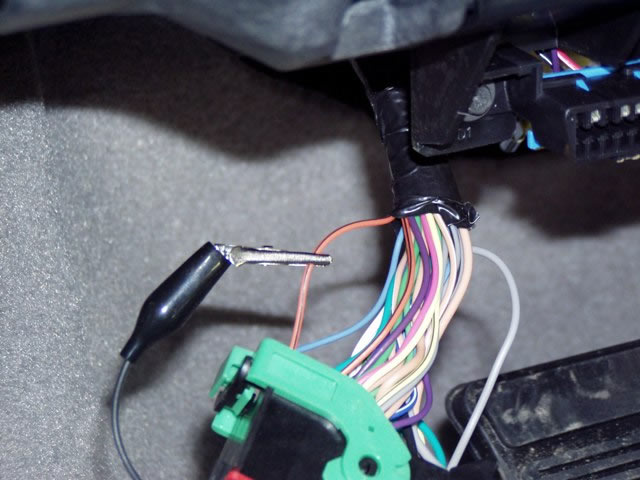

POWER UNLOCK ORANGE/BLACK (TYPE B) @ BCM, C2 Pin 11, See NOTE #2
LOCK MOTOR WIRE GRAY (5-WIRE TYPE) @ BCM, C2, Pin 52, See NOTE #2
DOOR TRIGGER See NOTE #3 @ BCM, C2, See NOTE #2 14301_TERRAZA_(-) NEGATIVE DOOR PIN ISOLATION CIRCUIT.pdf
DOMELIGHT SUPERVISION GRAY/BLACK (+) @ BCM, C1 Pin 43, See NOTE #2
TRUNK RELEASE N/A
SLIDING POWER DOOR N/A
HORN TAN (-) @ BCM, C1 Pin 4, See NOTE #2
TACH ANY wire NOT PINK (AC) @ ANY FUEL-INJECTOR
WAIT TO START LIGHT N/A
BRAKE WHITE (+) @ BCM, C2 Pin 30, See NOTE #2
FACTORY ALARM DISARM PURPLE (-) @ BCM, C2 Pin 24, See NOTE #2
ANTI-THEFT GM's TRANSPONDER SYSTEM, See NOTE #1 @ IGNITION SWITCH TUMBLER
NOTES
NOTE #1: This vehicle is equipped with GM'S TRANSPONDER ANTI-THEFT SYSTEM and Requires

791 Bypass Module and an Extra Ignition Key for Remote starting operation.



to order go to the SECURITY BYPASS MODULE Page on this website.







NOTE #2: the BCM is to the LEFT of the STEERING COLUMN , C1 is a 52-Pin BLACK Plug,

C2 is a 52-Pin BLACK Plug and C3 is a 18-Pin BLACK Plug.







NOTE #3: the DRIVERS DOOR is a GRAY/BLACK (-) Pin 26 and the PASSENGERS DOOR is a

TAN/WHITE (-) Pin 17, the DRIVERS REAR DOOR is a LIGHT BLUE/BLACK (-) Pin 7

and the PASSENGER REAR DOOR is a LIGHT GREEN/BLACK (-) Pin 5. When connecting

to an ALARM SYSTEM, use all 4 wires and DIODE ISOLATE, See DIAGRAM
