CHRYSLER ASPEN
MODEL YEAR(S
ASPEN 2007-2009
KEY T-HARNESS IMMOBILIZER
CHRKEY-4 N/A CHRYSLER'S MULTIPLEX IGNITION/ANTI-THEFT SYSTEM, See NOTE #1
PART COLOR LOCATION DIAGRAM
12 VOLT CONSTANT ORANGE/DK BLUE(+)(60A), RED/BLACK or RED /PINK(+) (40A) @ FUSE BOX, (GRAY Plug) Pins 39 and 1
STARTER SEE NOTE #1
STARTER 2 N/A
IGNITION 1 PINK/GRAY (+) @ IGNITION SWITCH , (6-Pin Plug) Pin 3
IGNITION 2 N/A
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 SEE NOTE #1
ACCESSORY/HEATER BLOWER 2 N/A
KEYSENSE N/A
PARKING LIGHTS ( - ) PINK/RED ( - ) NEGATIVE thru a 1130 OHM RESISTOR @ HEADLIGHT SWITCH or INSTRUMENT CLUSTER, (GRAY 16-Pin Plug) Pin 5
PARKING LIGHTS ( + ) PINK/RED(+) (Left) and WHITE/ORANGE(+) (Right) @ FUSE BOX, (BLACK Plug) Pins 6 and 5

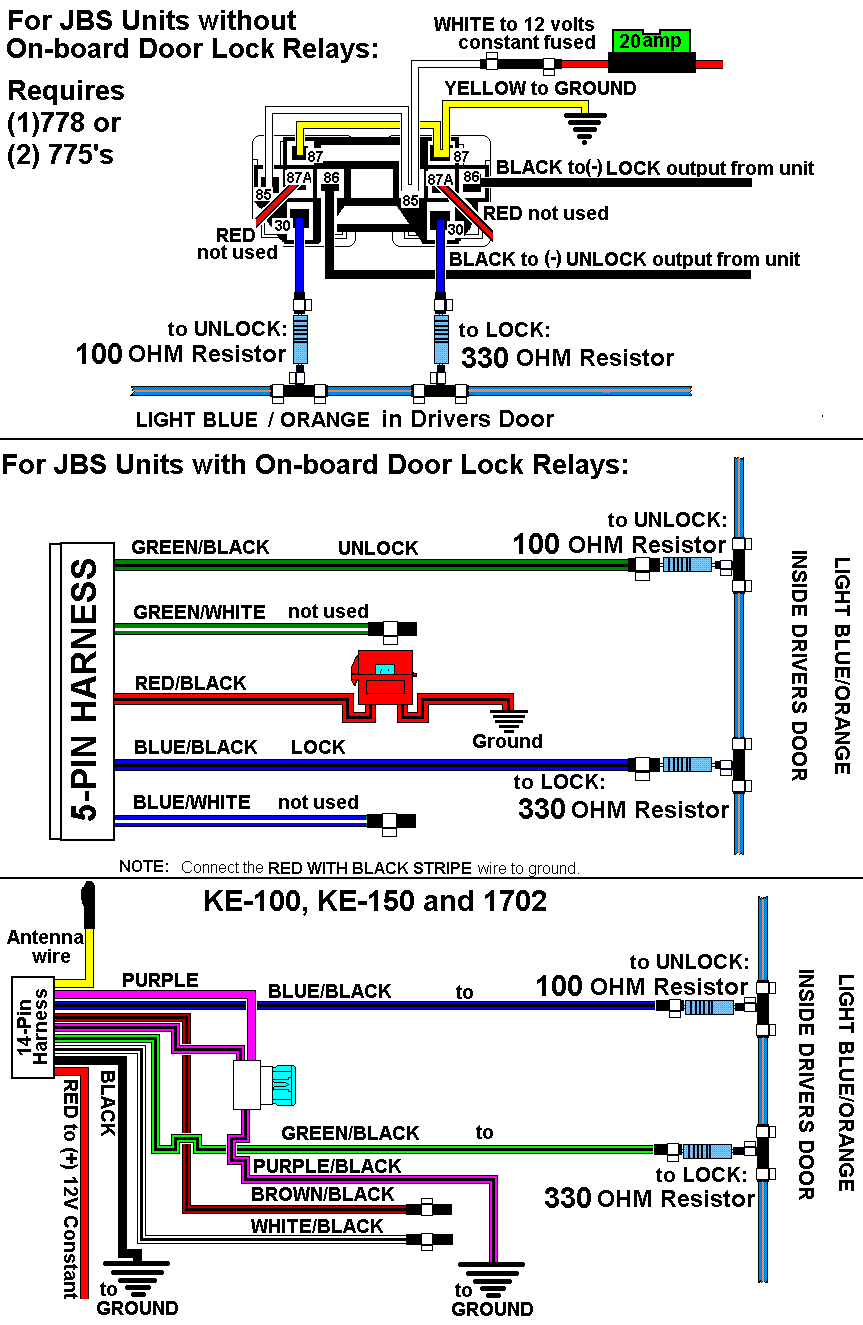

POWER LOCK LIGHT BLUE/ORANGE (-) SEE NOTE #2 SEE DIAGRAM 14301_ASPEN_CHRYSLER 1 WIRE JBS UNITS.GIF

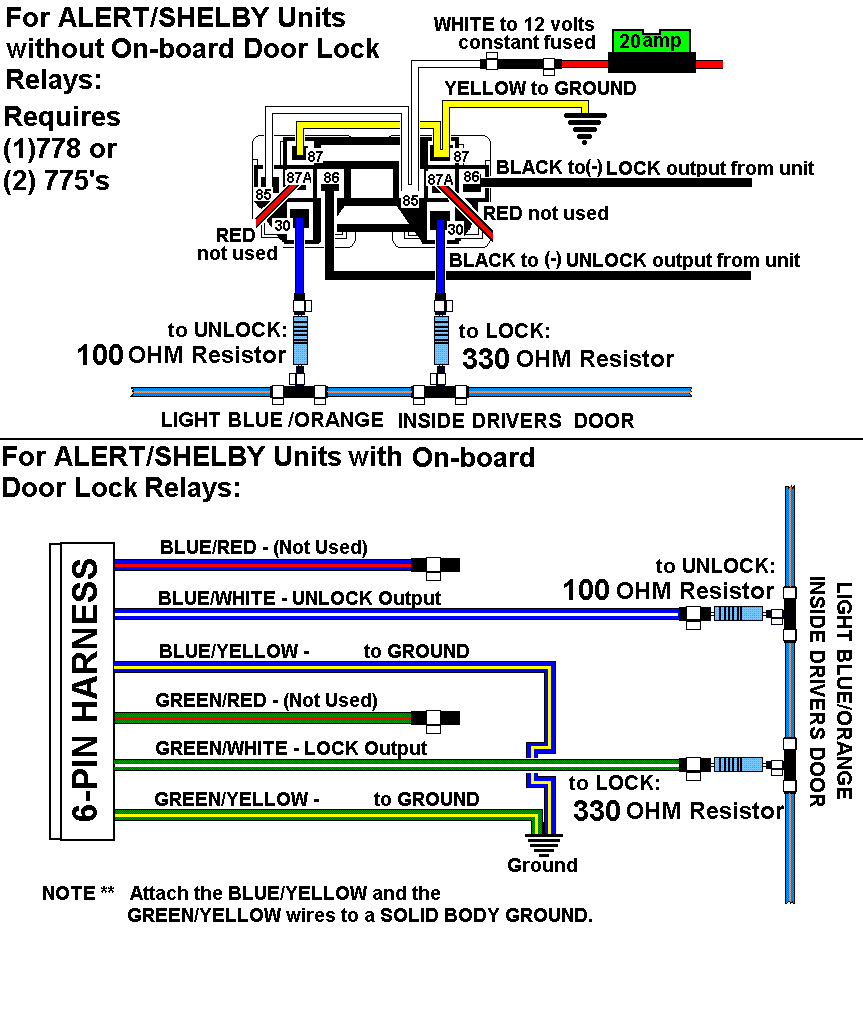

POWER UNLOCK SAME AS LOCK WIRE SEE DIAGRAM 26500_ASPEN_CHRYSLER 1 WIRE ALERT UNITS.GIF
LOCK MOTOR WIRE LT. GREEN/WHITE (5-wire type) in DRIVERS KICK PANEL or INSTRUMENT CLUSTER, (GRAY, 26-Pin Plug) pin 15
DOOR TRIGGER PURPLE (-) @ DDM, (20-Pin Plug) Pin 5, Note #3
DOMELIGHT SUPERVISION YELLOW/ORANGE (+) in DRIVERS KICK PANEL or INSTRUMENT CLUSTER, (WHITE Plug) pin 11 or 2
TRUNK RELEASE PURPLE/TAN (-) thru a 4.7K Ohm Resistor, (Power Liftgate) @ RELEASE Switch or PLM, (22-Pin Plug) Pin 14, Note #4
SLIDING POWER DOOR N/A
HORN DK. GREEN/PURPLE (-) @ HORN Switch or INSTRUMENT CLUSTER, (GRAY, 26-Pin Plug) pin 10
TACH Any wire NOT RED (AC) @ Any FUEL INJECTOR
WAIT TO START LIGHT N/A
BRAKE WHITE/TAN(+) or WHITE/LT. BLUE (+) @ BRAKE Switch or FUSE BOX, (BLACK Plug) Pin 19
FACTORY ALARM DISARM DISARMS with FACTORY REMOTE ONLY!!
ANTI-THEFT CHRYSLER'S MULTIPLEX IGNITION/ANTI-THEFT SYSTEM, See NOTE #1 @ IGNITION SWITCH TUMBLER
NOTES
Note #1: CHRYSLER'S MUX/TRANSPONDER IGNITION , Requires INTERFACE BYPASS MODULE Part # DB-ALL or XK09 that will BYPASS the ANTI-THEFT SYSTEM and BYPASS the need for the above resistors and relays, it will also bypass the need for the resistors on the door locks, to order please go to the INTERFACE BYPASS MODULE page on this website





NOTE #2: THIS VEHICLE USES A SINGLE WIRE DOORLOCKING SYSTEM , A NEGATIVE THRU A 330 OHM RESISTOR LOCKS , A NEGATIVE THRU A 100 OHM RESISTOR UNLOCKS...SEE DIAGRAM OR USE AN INTERFACE MODULE, SEE NOTE #1 ABOVE.





Note #3: the DDM (Drives door Module) is located in the Drivers Door.





Note #4: the PLM, (Power Liftgate Module) is located in the Left rear Quarter Panel.
