OLDSMOBILE SILHOUETTE
MODEL YEAR(S
SILHOUETTE 1999-2000
KEY T-HARNESS IMMOBILIZER
GMKEY-2 N/A GM's PK3 TRANSPONDER ANTI-THEFT System, Requires 791 Module and Extra Ignition Key
PART COLOR LOCATION DIAGRAM

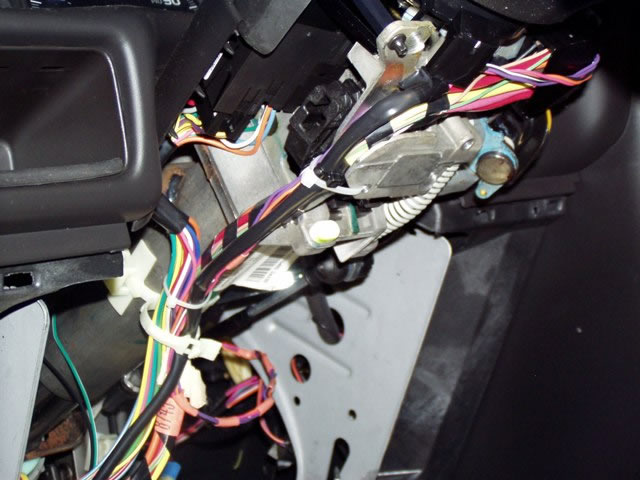

12 VOLT CONSTANT RED (+) and RED/WHITE (+) IGNITION SWITCH HARNESS
STARTER YELLOW (+) IGNITION SWITCH HARNESS
STARTER 2 N/A
IGNITION 1 PINK (+) IGNITION SWITCH HARNESS
IGNITION 2 WHITE (+) IGNITION SWITCH HARNESS
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 ORANGE (+) IGNITION SWITCH HARNESS
ACCESSORY/HEATER BLOWER 2 N/A
KEYSENSE N/A
PARKING LIGHTS ( - ) BROWN/WHITE (-) @ BCM, See NOTE *1
PARKING LIGHTS ( + ) BROWN (+) IN DRIVERS KICK PANEL or at HEADLIGHT SWITCH
POWER LOCK LIGHT BLUE (TYPE B) See NOTE *2 IN EITHER KICK PANEL
POWER UNLOCK WHITE (TYPE B) See NOTE *2 IN EITHER KICK PANEL
LOCK MOTOR WIRE GRAY (+) IN DRIVERS DOOR HARNESS
DOOR TRIGGER GRAY/BLACK (+) @ BCM, See NOTE *1
DOMELIGHT SUPERVISION USE DOOR TRIGGER
TRUNK RELEASE N/A
SLIDING POWER DOOR LIGHT BLUE (-) IN PASSNEGERS KICK PANEL
HORN BLACK (-) @ STEERING COLUMN HARNESS
TACH PURPLE/WHITE or WHITE @ COIL PACK
WAIT TO START LIGHT N/A
BRAKE WHITE (+) @ SWITCH ABOVE BRAKE PEDAL
FACTORY ALARM DISARM DISARMS WITH UNLOCK
ANTI-THEFT GM's PASSKEY 3 (PK3 on Steel Shaft of Ignition Key) TRANSPONDER TRANSPONDER @ IGNITION SWITCH TUMBLER
NOTES
NOTE *1 the BCM (Body Control Module) is located to the RIGHT of the FUSEBOX



NOTE *2 if the vehicle is equipped with a FACTORY ALARM System, use the RED/BLACK (-) for LOCK and the ORANGE/BLACK (-) for UNLOCK both wires will be found at the BCM, wires will only meter with the key in the Door key cylinder. You must use the 3.5 or Long door lock pulse length output.
