JEEP LIBERTY
MODEL YEAR(S
LIBERTY 2002-2003
KEY T-HARNESS IMMOBILIZER
CHRY KEY-1 N/A CHRYSLER'S SENTRY ANTI-THEFT TRANSPONDER System, See NOTE #1
PART COLOR LOCATION DIAGRAM

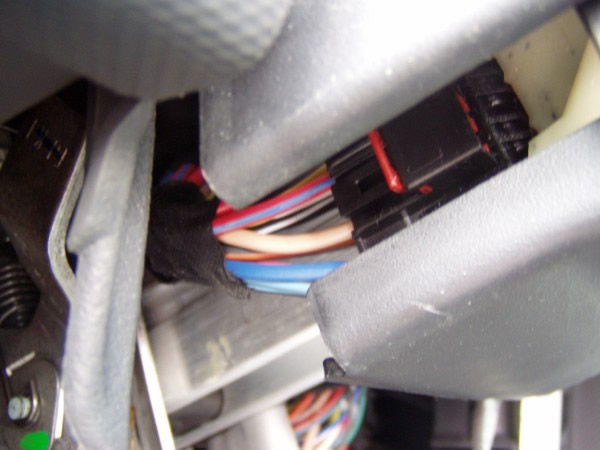

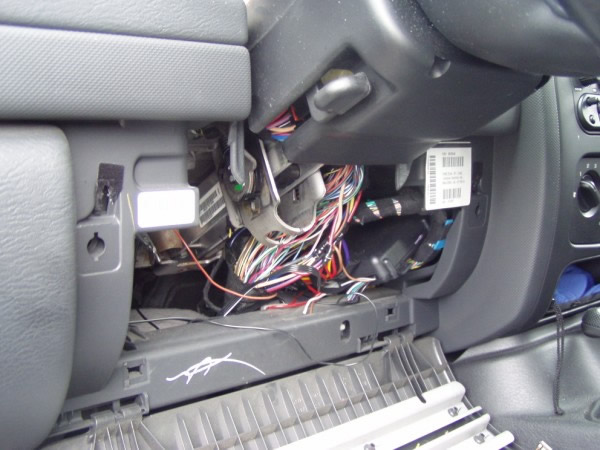

12 VOLT CONSTANT PINK/BLACK (+) and RED (+) @ IGNITION SWITCH HARNESS
STARTER YELLOW (+) @ IGNITION SWITCH HARNESS
STARTER 2 N/A
IGNITION 1 RED/BLUE (+) @ IGNITION SWITCH HARNESS
IGNITION 2 N/A
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 BLACK/ORANGE (+) @ IGNITION SWITCH HARNESS
ACCESSORY/HEATER BLOWER 2 N/A
KEYSENSE N/A
PARKING LIGHTS ( - ) LIGHT GREEN/ORANGE (-) See NOTE #2 @HEADLIGHT SWITCH, See DIAGRAM 14301_LIBERTY_JEEP LIBERTY PARKING LIGHT DIAGRAM.pdf
PARKING LIGHTS ( + ) DO NOT USE!!!
POWER LOCK PINK/PURPLE (1-Wire System) See NOTE #3 BLACK PLUG AT BACK OF FUSEBOX 14301_LIBERTY_JEEP LIBERTY 1 WIRE JBS UNITS.pdf
POWER UNLOCK Same wire, See DIAGRAM See DIAGRAMS 14301_LIBERTY_JEEP LIBERTY 1 WIRE ALERT SHELBY UNITS.pdf
LOCK MOTOR WIRE ORANGE/BLACK (5-WIRE TYPE) BACK OF FUSEBOX, IN BLACK PLUG, TOP LEFT CORNER
DOOR TRIGGER YELLOW (-) @ LIGHT UNDER DASH
DOMELIGHT SUPERVISION USE DOOR TRIGGER, Requires Part #775 Relay
TRUNK RELEASE ORANGE/PINK (-) @ BCM BY FUSEBOX, See NOTE #4
SLIDING POWER DOOR N/A
HORN BLACK/RED (-) @ STEERING COLUMN HARNESS
TACH BLACK (AC) @ ANY FUEL INJECTOR
WAIT TO START LIGHT N/A

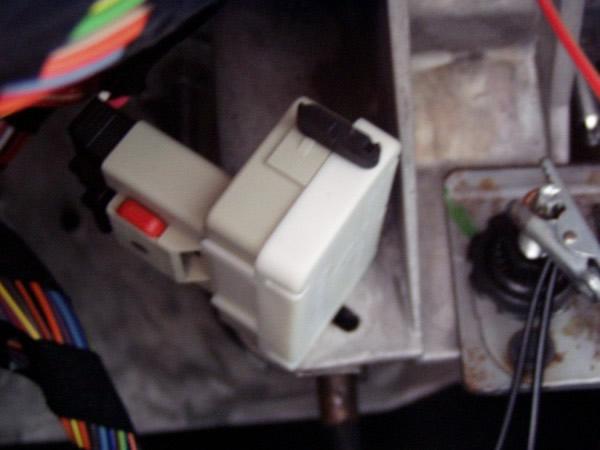

BRAKE BROWN/WHITE (+) or TAN/WHITE (+) @ SWITCH ABOVE BRAKE PEDAL
FACTORY ALARM DISARM LIGHT GREEN/ORANGE(-) See NOTE #5 @ CONNECTOR 2, PIN 9 @ BCM, See NOTE #4 18425_LIBERTY_LIBERTY DISARM DIAGRAM.pdf
ANTI-THEFT CHRYSLER'S SENTRY KEY, A TRANSPONDER SYSTEM, See NOTE #1 TRANSPONDER @ IGNITION SWITCH TUMBLER
NOTES
NOTE #1; This vehicle requires the 791 BYPASS MODULE for REMOTE STARTING, an Extra Ignition key is also required and will need to be placed inside the 791 for Operation, to order please go to the SECURITY BYPASS MODULE Page on this website.







NOTE #2: THE PARKING LIGHT REQUIRE A (-)NEGATIVE THUR A 1000 OHM RESISTOR AND AN EXTRA RELAY PART #775, TO CONNECT, See DIAGRAM





NOTE #3: LOCK REQUIRES A (-)NEGATIVE THUR A 1425 OHM RESISTOR AND THE UNLOCK REQUIRES A (-)NEGATIVE THUR 425 OHM RESISTOR, SOME UNITS REQUIRE 2 EXTRA RELAYS PART #775, TO CONNECT, See DIAGRAM





NOTE #4: THE BCM (BODY CONTROL MODULE) IS ATTACHED TO THE LEFT OF THE FUSEBOX. CONNECTOR #1 IS A GRAY 26 PIN PLUG AND CONNECTOR #2 IS A GRAY 22 PIN PLUG





NOTE #5: THE DISARM WIRE REQUIRES A (-)NEGATIVE THRU A 473 OHM RESISTOR AND AN RELAY PART #775, TO CONNECT, See DIAGRAM
