VOLKSWAGEN EOS
MODEL YEAR(S
EOS 2007-2008
KEY T-HARNESS IMMOBILIZER
N/A N/A VW'S TRANSPONDER ANTI-THEFT SYSTEM, Requires Bypass Module, See NOTE #1
PART COLOR LOCATION DIAGRAM
12 VOLT CONSTANT RED (+), 50 AMP @ FUSE BOX, (PIN 38), NOTE #2
STARTER RED/BLACK (+) @ VESCM, (12-PIN PLUG(G), PIN 1, NOTE #3
STARTER 2 N/A
IGNITION 1 BLACK (+) @ VESCM, (12-PIN PLUG(G), PIN 11, NOTE #3
IGNITION 2 N/A
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 N/A
ACCESSORY/HEATER BLOWER 2 N/A
KEYSENSE N/A
PARKING LIGHTS ( - ) N/A
PARKING LIGHTS ( + ) GRAY/YELLOW (+) @ HEADLIGHT SWITCH or VESCM, (16-PIN PLUG(E), PIN 1, NOTE #3

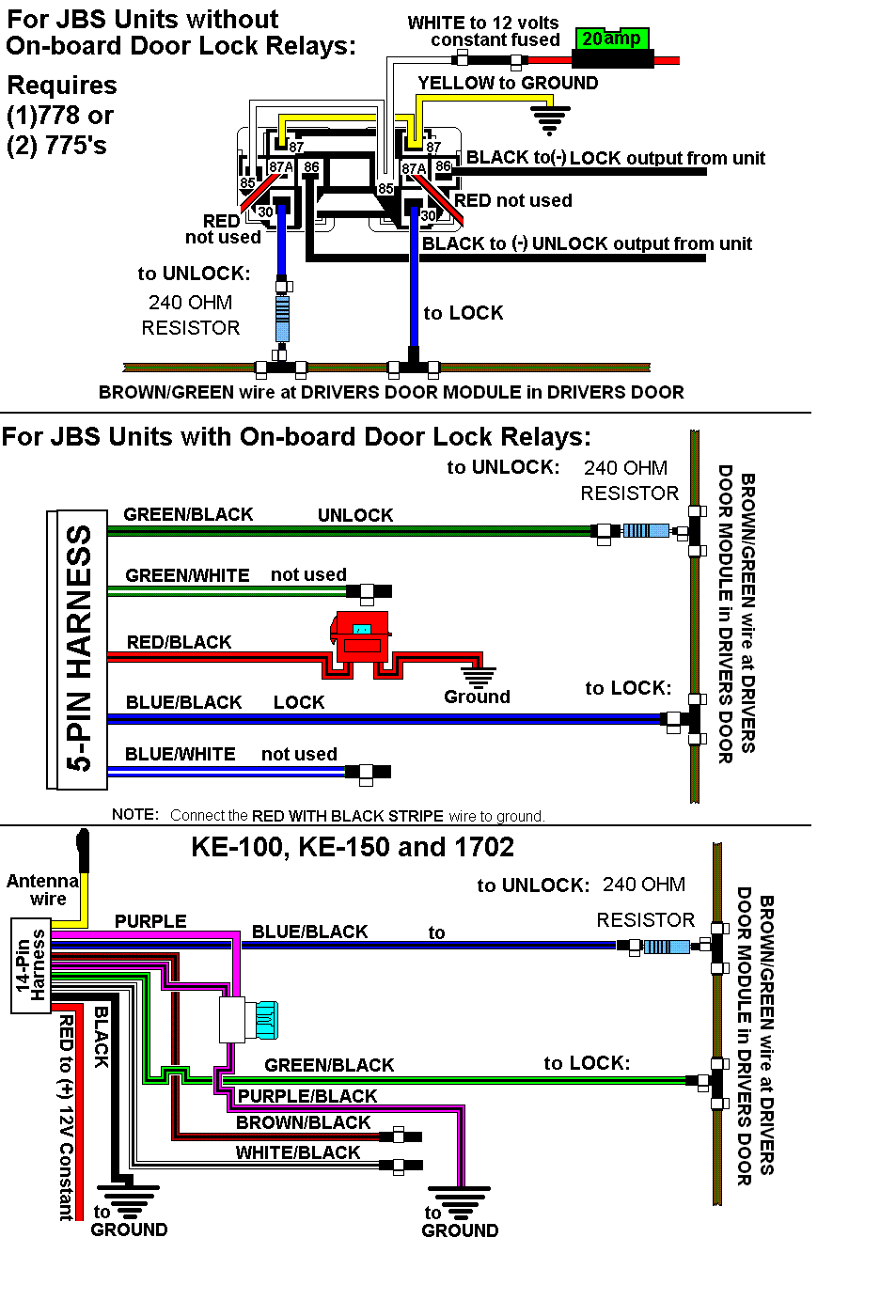

POWER LOCK BROWN/GREEN (-), NOTE #4, See DIAGRAM @ DDCM, (20-PIN PLUG), PIN 32, NOTE #5 16970_EOS_JBS 1 WIRE VW.GIF

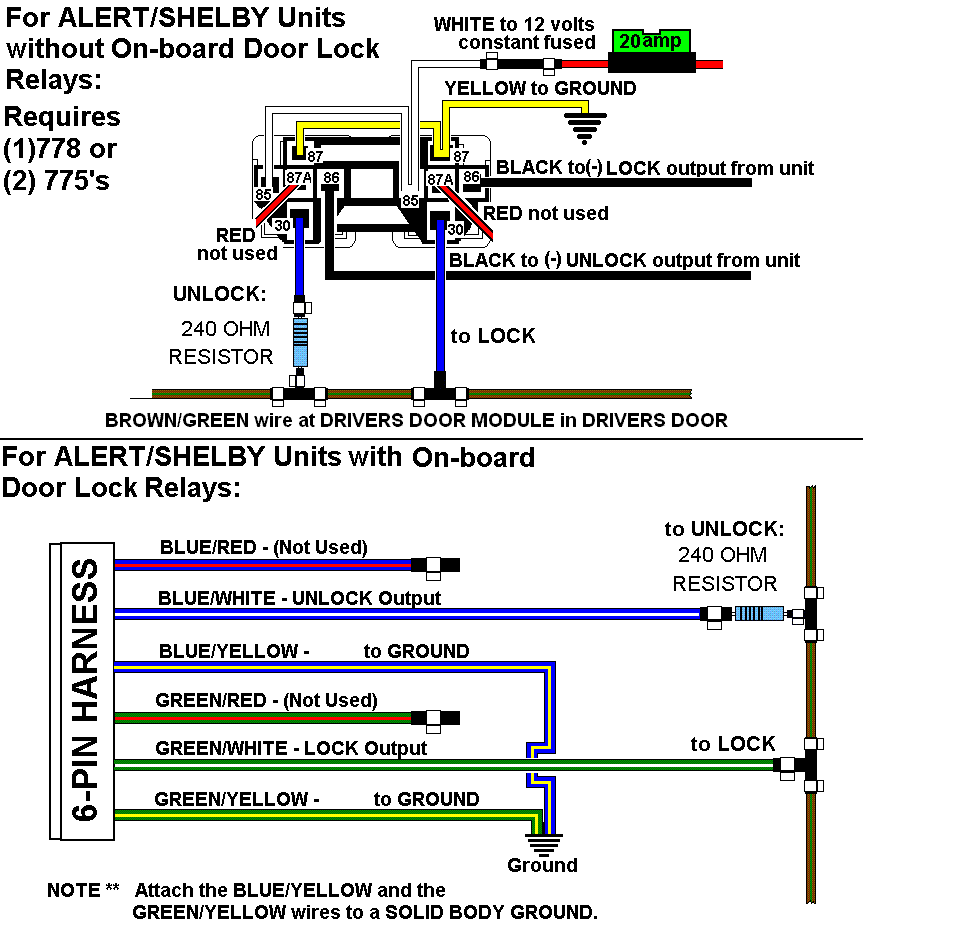

POWER UNLOCK Use LOCK wire, (-) thru a 250 Ohm Resistor to UNLOCK 16970_EOS_ALERT AND SHELBY 1 WIRE VW.GIF
LOCK MOTOR WIRE YELLOW (+), 5-Wire Type @ DDCM, (20-PIN PLUG), PIN 13, NOTE #5
DOOR TRIGGER BROWN/YELLOW (-) @ DDCM, (20-PIN PLUG), PIN 7, NOTE #5
DOMELIGHT SUPERVISION RED/PURPLE (-) @ VESCM, (12-PIN PLUG(B), PIN 11, NOTE #3
TRUNK RELEASE PURPLE (-) @ CSCCM, (8-PIN PLUG), PIN 6, NOTE #6
SLIDING POWER DOOR N/A
HORN BLACK/WHITE (+) @ VESCM, (16-PIN PLUG(J), PIN 6, NOTE #3
TACH NOTE #7 @ Any FUEL-INJECTOR
WAIT TO START LIGHT N/A
BRAKE BLACK/RED (+) @ BRAKE PEDAL SWITCH or VESCM, (16-PIN PLUG(E), PIN 2, NOTE #3
FACTORY ALARM DISARM NOTE #8 @ DDCM, (20-PIN PLUG), PIN 16, NOTE #5
ANTI-THEFT VW'S TRANSPONDER ANTI-THEFT SYSTEM, Requires Bypass Module, See NOTE #1 @ IGNITION SWITCH TUMBLER
NOTES
NOTE #1: VW'S TRANSPONDER ANTI-THEFT SYSTEM, Requires Bypass Module,

Part # 791 Bypass Module, for REMOTE STARTING ONLY!

Part # DLPK-CANBUS MULTI for REMOTE STARTING and DOOR LOCKS (Resistors for

DOOR LOCKS, NOT REQUIRED)





NOTE #2: the FUSE BOX is located at the LEFT END of th DRIVERS DASH.





NOTE #3: the VESCM, (Vehicle Electrical System Control Module) is the RELAY BOX, Under

the DRIVERS DASH.





NOTE #4: this vehicle uses a 1-WIRE DOOR LOCKING SYSTEM, that Requires Extra Parts for

operation. See DIAGRAM. The use of Bypass Module DLPK-CANBUS MULTI will do the

ANTI-THEFT and DOOR LOCKS without the use of relays and resistors.





NOTE #5: the DDCM, (Drivers Door Control Module) is located in the DRIVERS DOOR.







NOTE #6: the CSCCM, ( Comfort System Central Control Module) is located behind the

GLOVE BOX.





NOTE #7: when using the TACH wire, use any wire NOT with a RED STRIPE(2.0T Engine)

or a RED/BLACK(3.2 Engine) both test (AC)





NOTE #8: to DISARM FACTORY ALARM (if needed) Requires a (-) thru a 250 Ohm Resistor on

the GREEN/WHITE (-) wire, requires resistor and relay. TEST this wire while turning the

KEY in the DRIVERS DOOR.
