Блок предохранителей GNO9A-Aa (Мицубиси Галант модели Е32, Е33, Е34, Е38, Е39 1988-1992 г.в.)
Чтобы защищать электрическую систему при коротком замыкании или перегрузке,
на все электрические цепи в автомобиле предусмотрены предохранители.
|

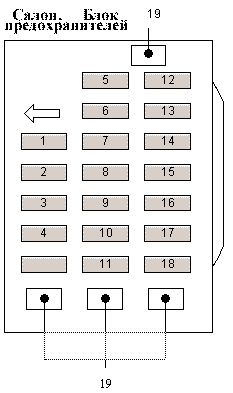

В салоне и в моторном отсеке имеются в наличии блоки
предохранителей. В салоне блок предохранителей находится перед

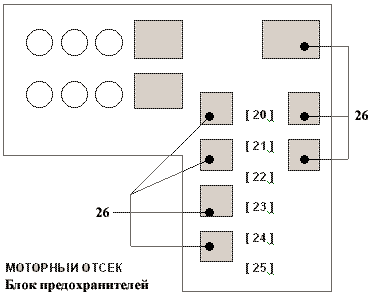

водителем под панелью приборов слева. В моторном отесеке блок
предохранителей находится на правой стороне. Местоположение блоков показано на рисунке слева. |
Назначение и местоположение предохранителей:
|
- 15А – Прикуриватель
- 10А – Радио
- 10А – Обогрев
заднего стекла
- 10А – Сервопривод
с электронным управлением *
- 10А – Повороты
- 10А – Индикация
(показ)
- 10А – Сигнал
- 15А – Дворники
лобового стекла
- 10А – Подогрев
сидений *
- 10А –
Автоматическая коробка передач
- 15А – Центральное
закрывание дверей
- 10А – Лампа
освещения салона, часы
- 10А – Лампа
заднего хода
- 10А – Лампочки
стоп-сигналов
- 30А – Отопление
(обогрев)
- 20А – Люк крыши
*
- 20А – Обогрев заднего стекла
- 20А – Электронная подвеска
- – Запасные предохранители
- 10А – Климат, кондиционер *
- 15А – Электронная подвеска
- 10А – Фары (ближний, дальний)
- 10А – Задний фонарь (левый)
- 10А – Задний фонарь (правый)
- 10А – Аварийная сигнализация
- – Плавкие предохранители
|
|
Предохранители отмеченные знаком * предназначены для дополнитльного оборудования.
При замене предохранителей необходимо выключать электроприборы потребители энергии.
Для замены предохранителй в салоне предусмотрен пластиковый пинцет, который находится в верхнем правом углу монтажного блока.
В случае если вновь вставленный предохранителей перегорает,
необходимо провести диагностику электроцепей и устранить неисправность.
Для замены используйте предохранители соответсвующего
номинала. В случае использования другого номинала возможен выход из
строя электрооборудования.
