Часть 1: внедрение немецкого ксенона в Mitsubishi RVR N74WG

Часть 2: изменение "праворульного" пучка ближнего света методом разборки фары и матировании "лишних" секторов на отражателе

Часть 3: установка биксеноновых линз Hella



Внимание: общий объем фотографий 9,5Mb. Версия в разрешении 800x600(6Mb) - здесь, 640x480(4Mb) - здесь.

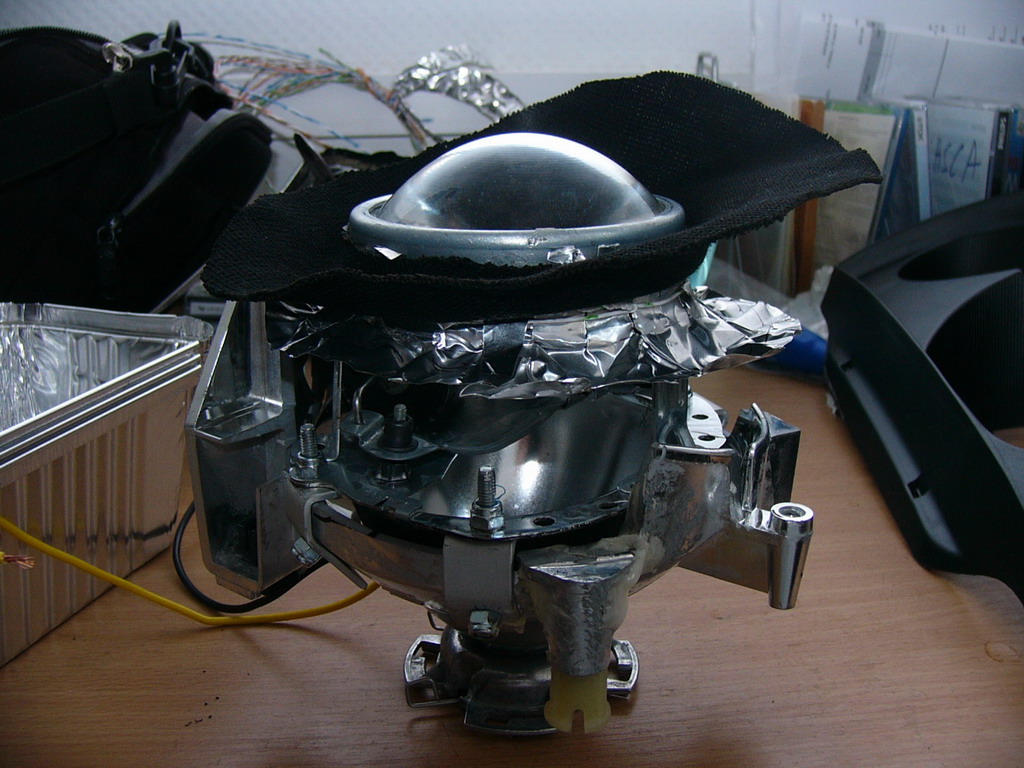

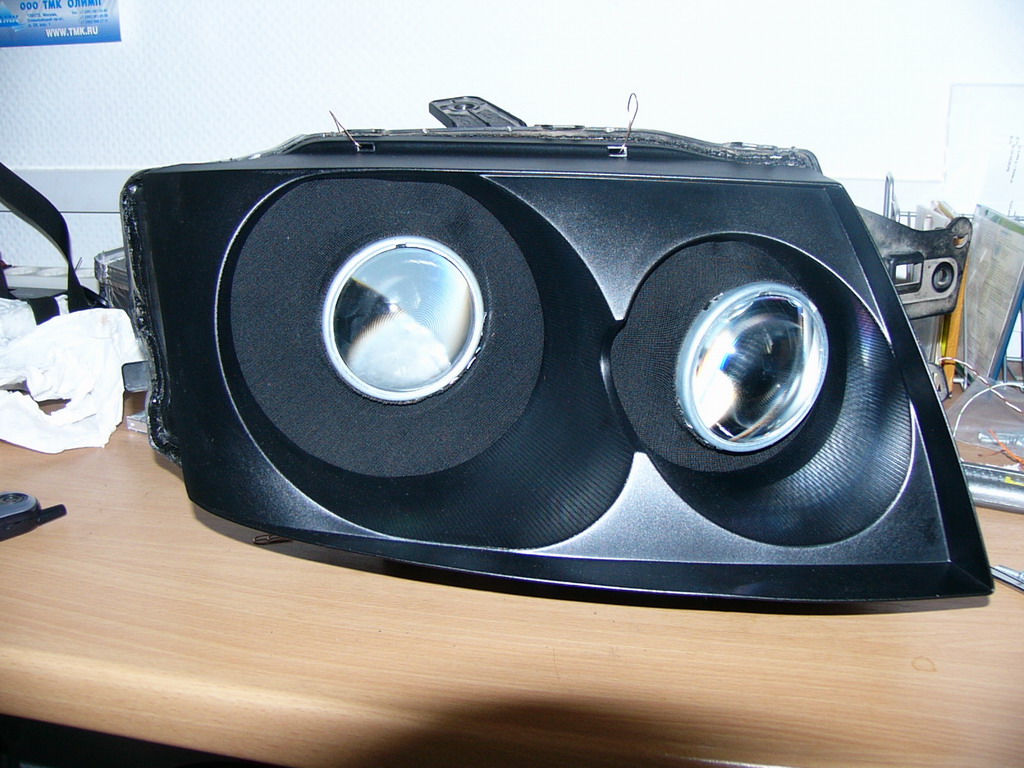

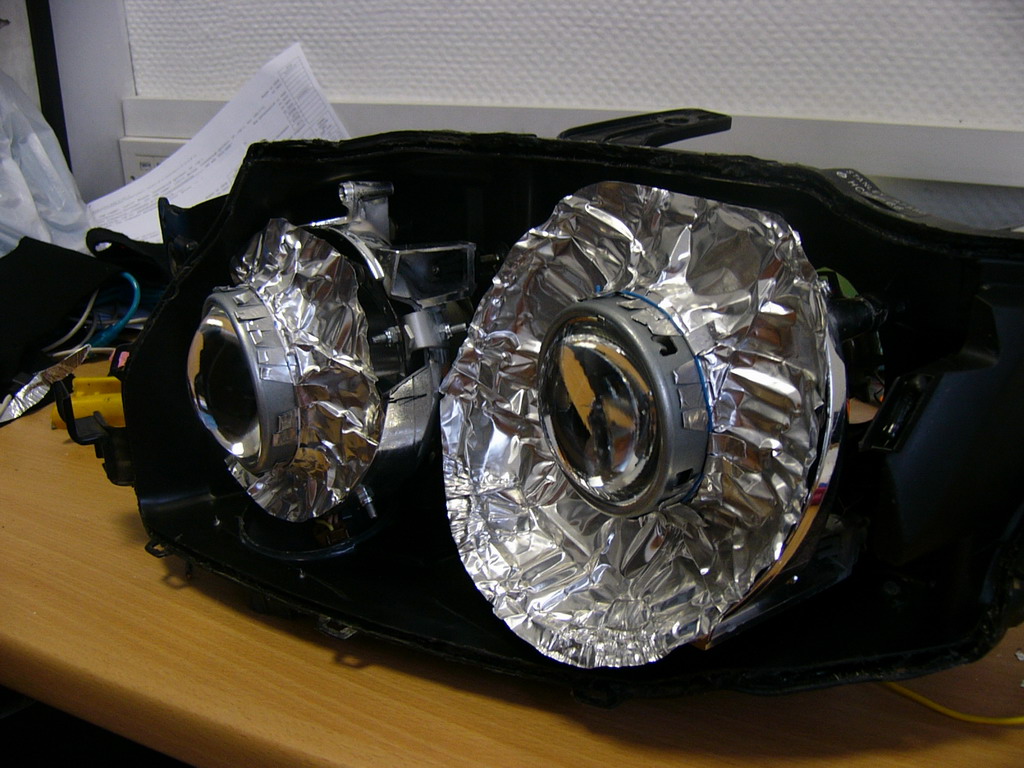

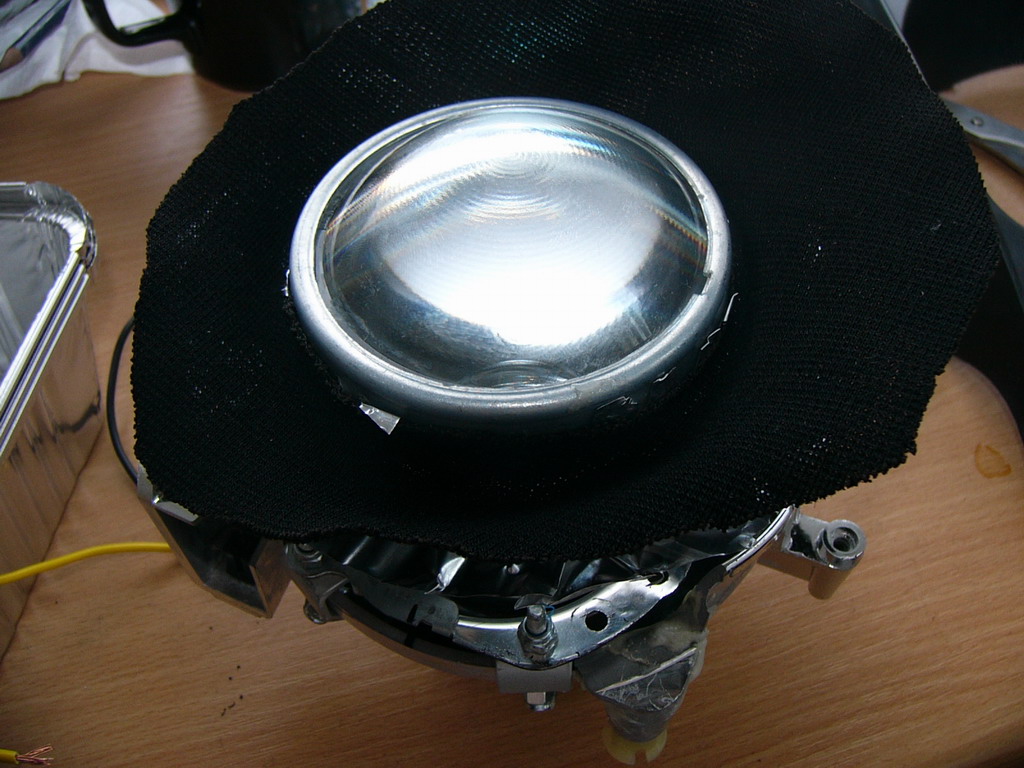

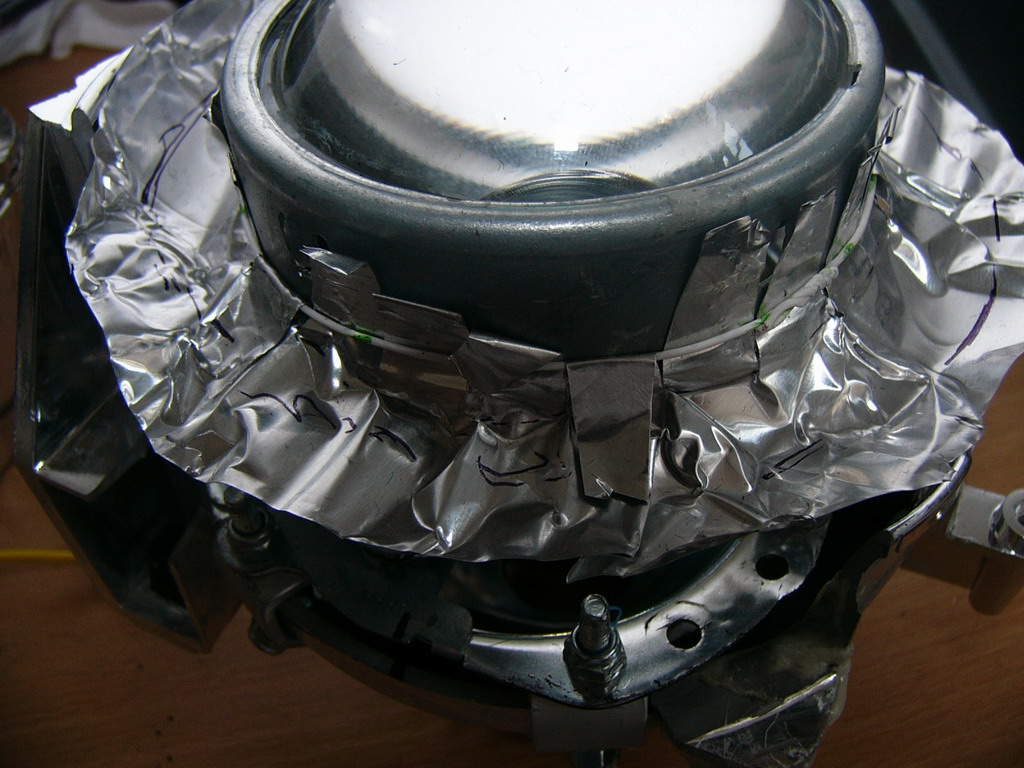

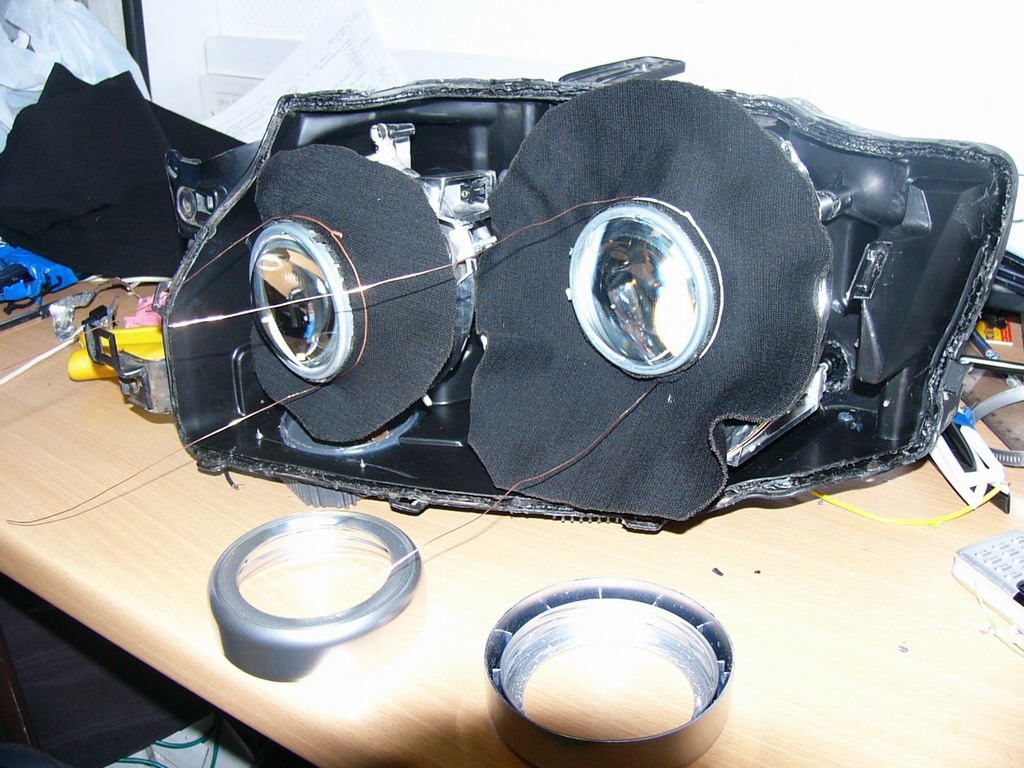

Линза с маской из алюминивой фольги. Фольга - чтобы убрать паразитную засветку, декоративную функцию выполняет трикотажная ткань. (250р погонный метр в магазине)

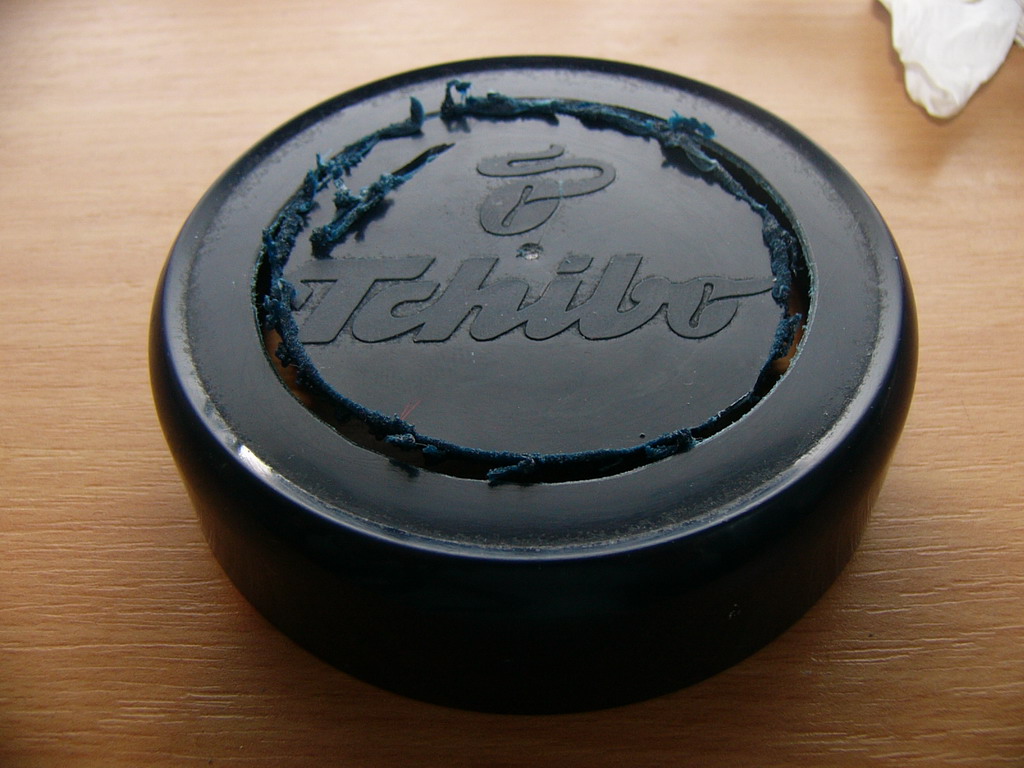

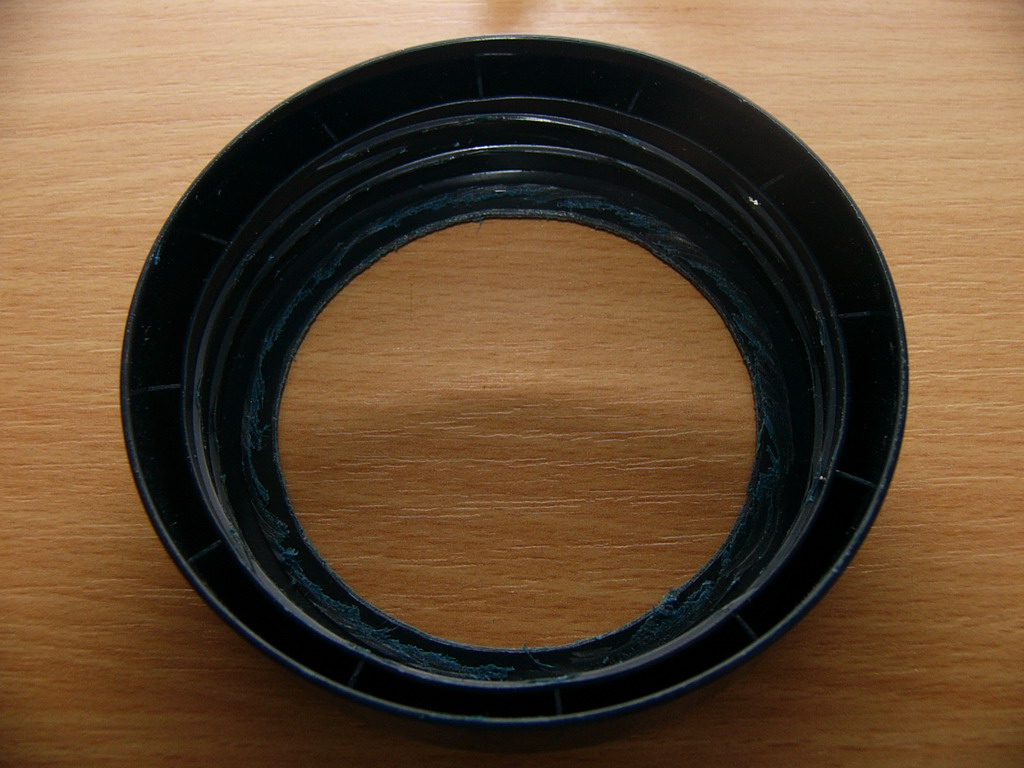

Бленда, использована крышка от 200-граммовой банки кофе Чибо :)

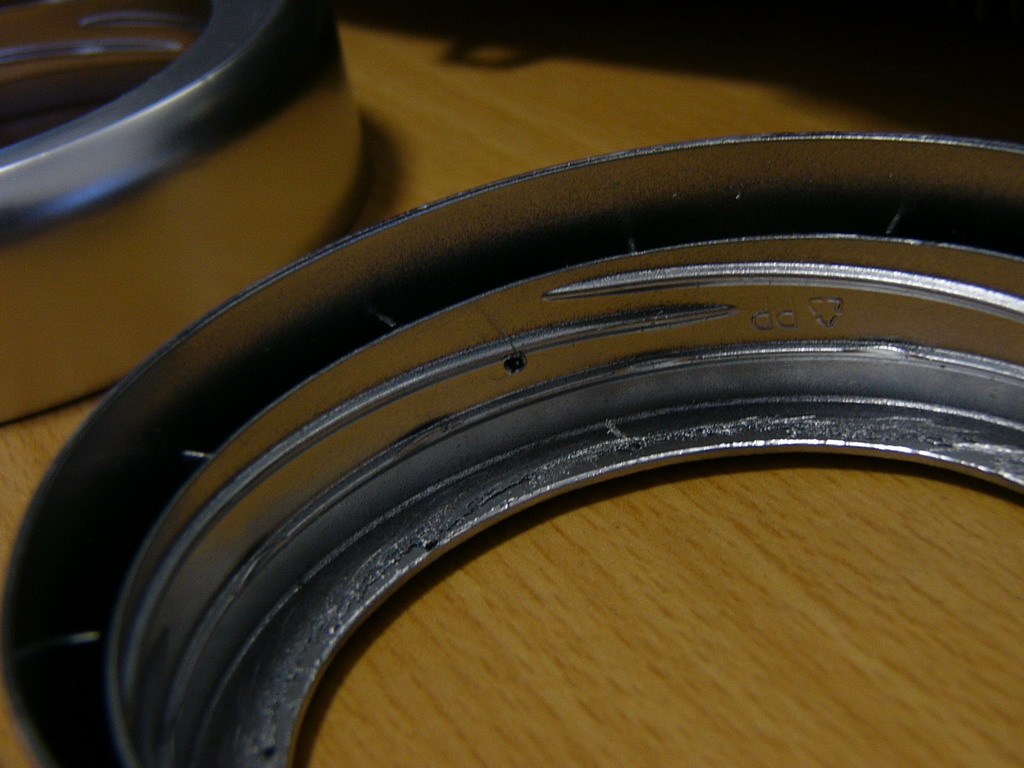

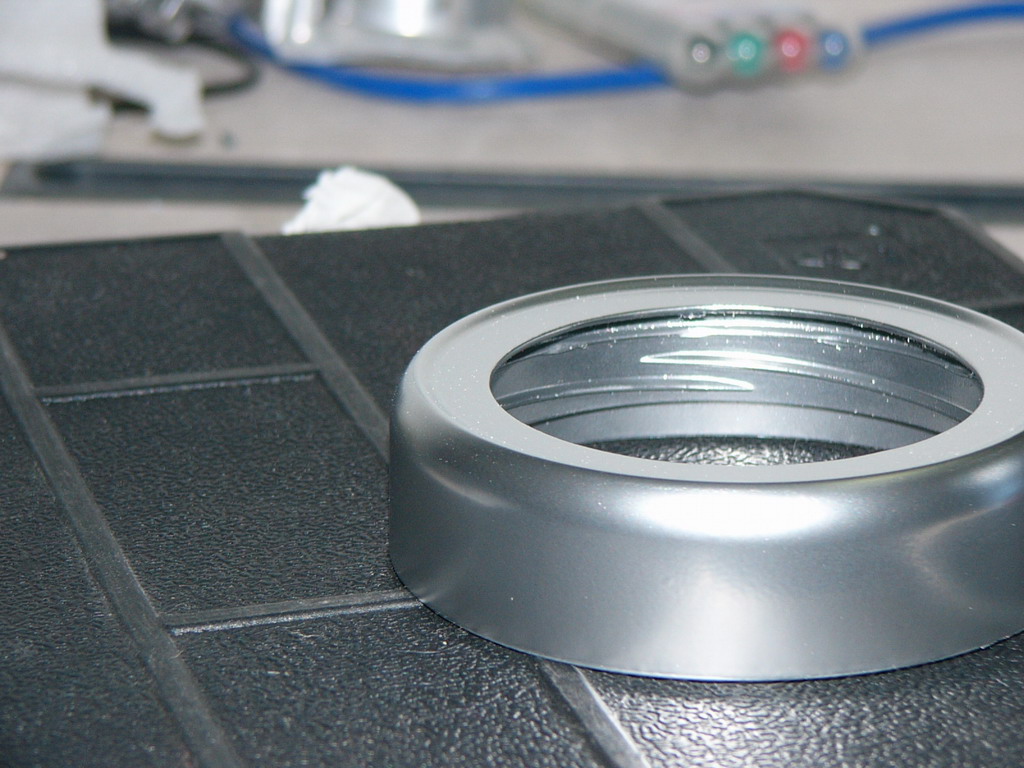

Она же, но покрашена "хромом":

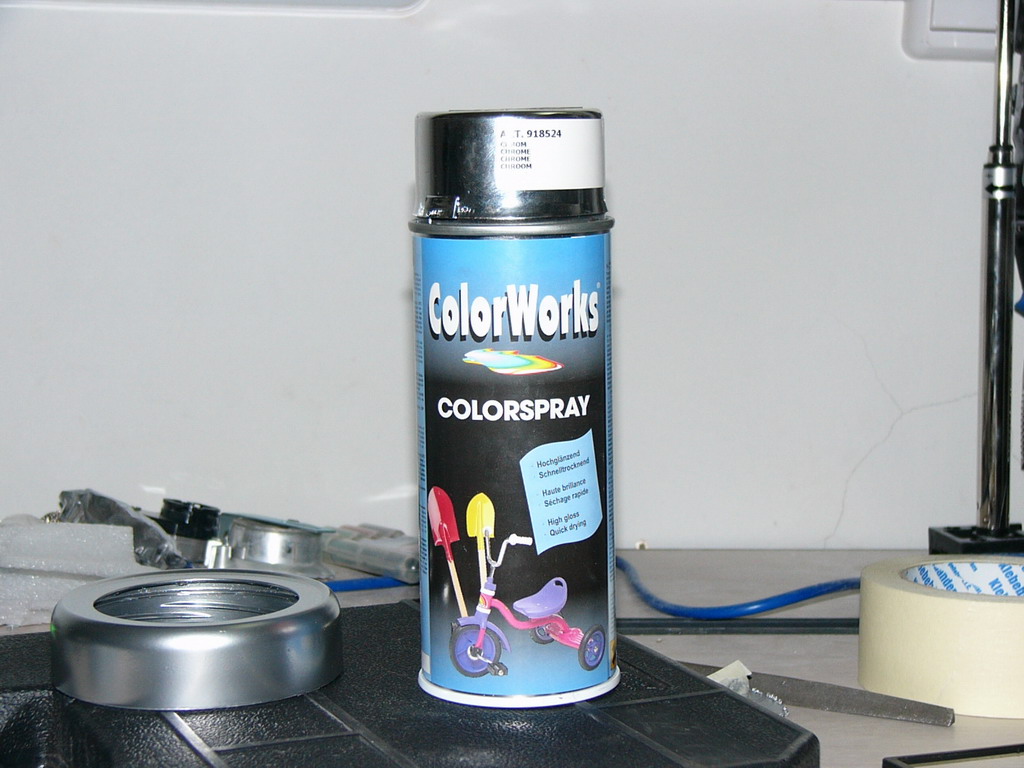

Используемая краска: (200р в ОБИ)

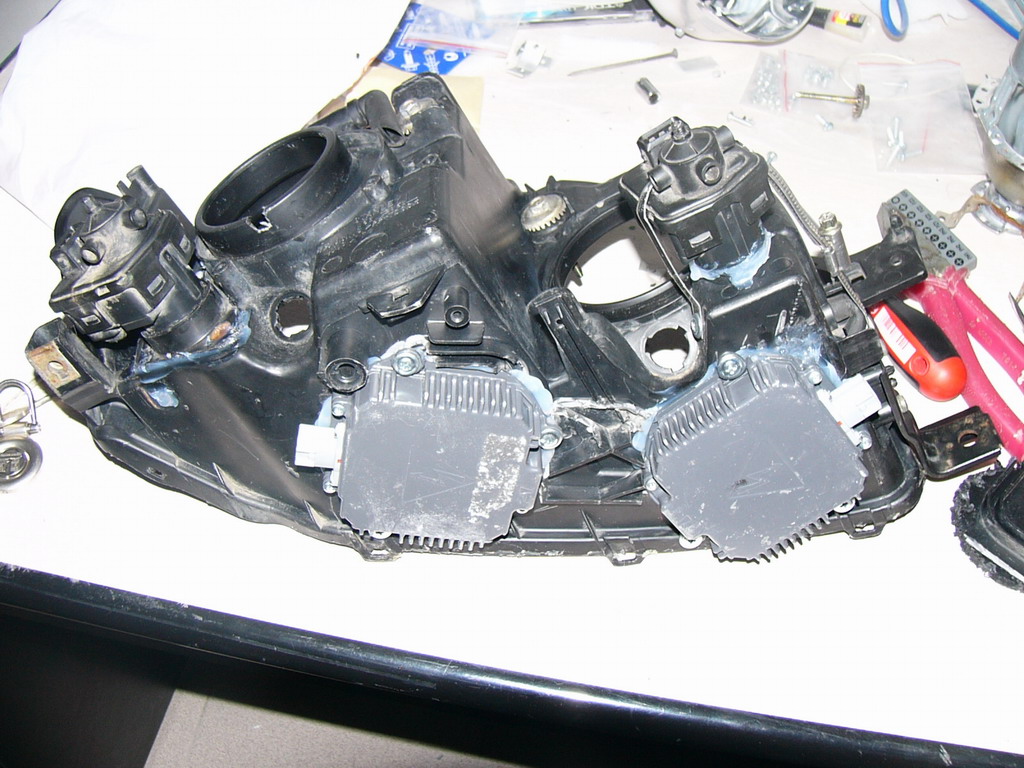

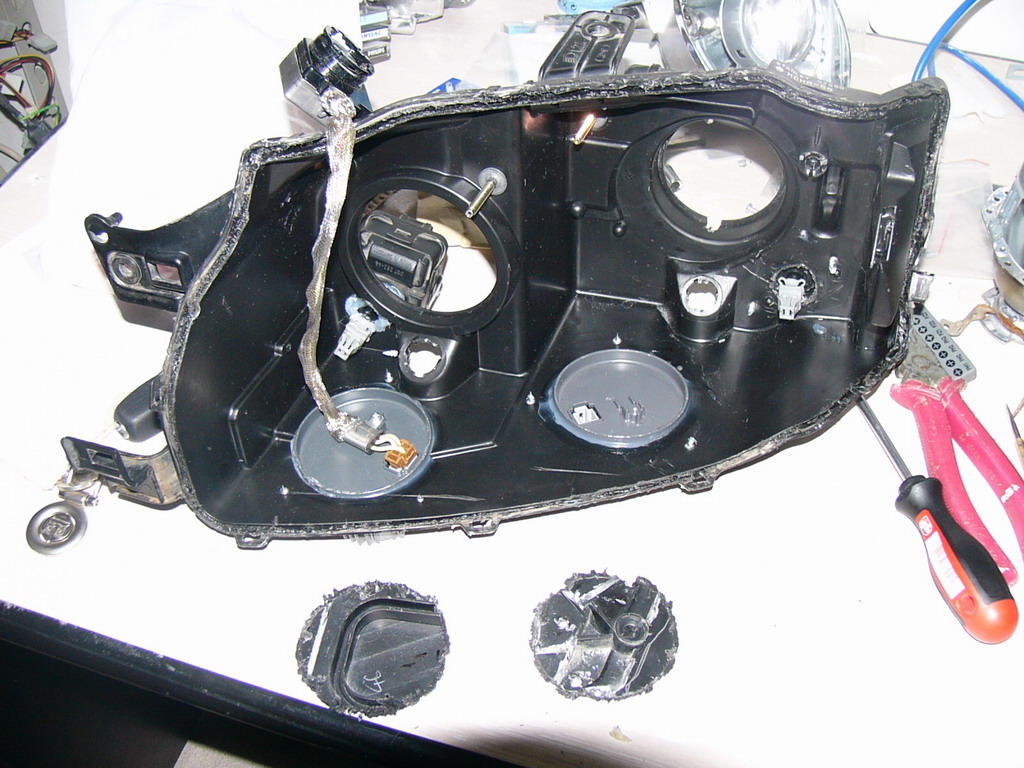

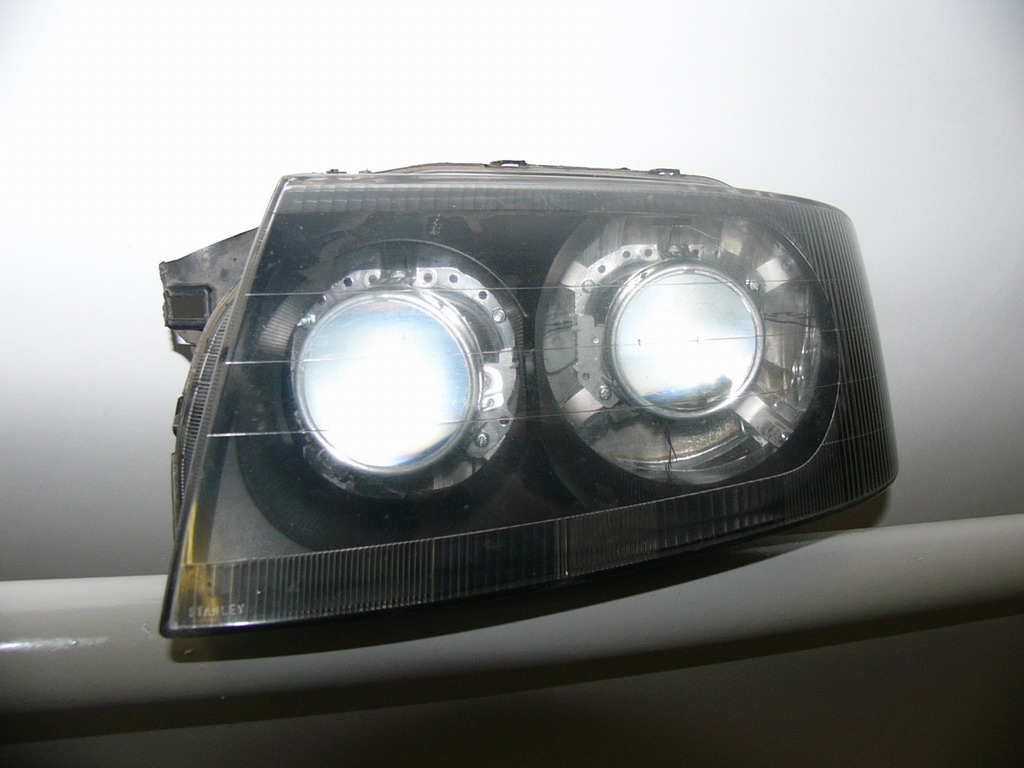

Внутренности фары:

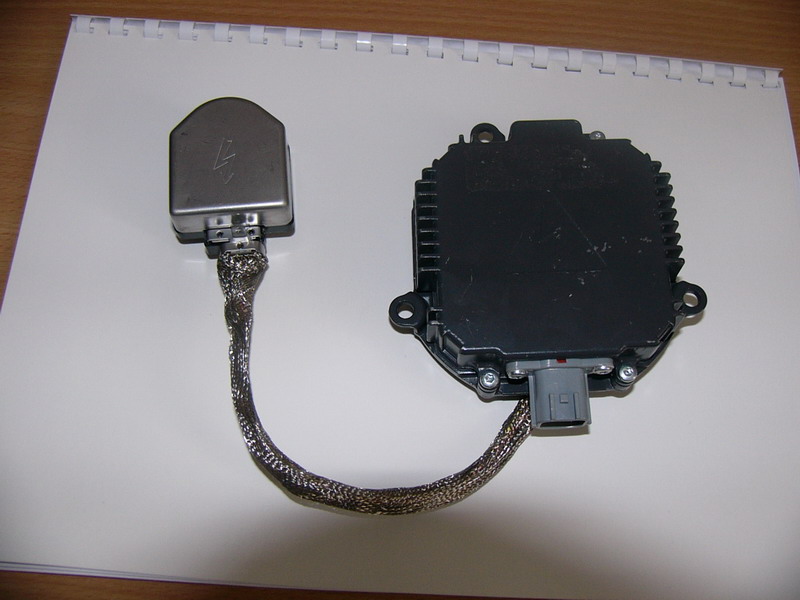

Электрокорректоров штатно не было, так что пришлось ставить самому. Балласты - Matsushita 4го поколения, ставится на конвейере на Ниссаны. Как видим - удалось их разместить как в оригинале, разъемами внуть фары. (в отличии от 4ой хеллы у них отдельные влагозащищенные разъемы питания)

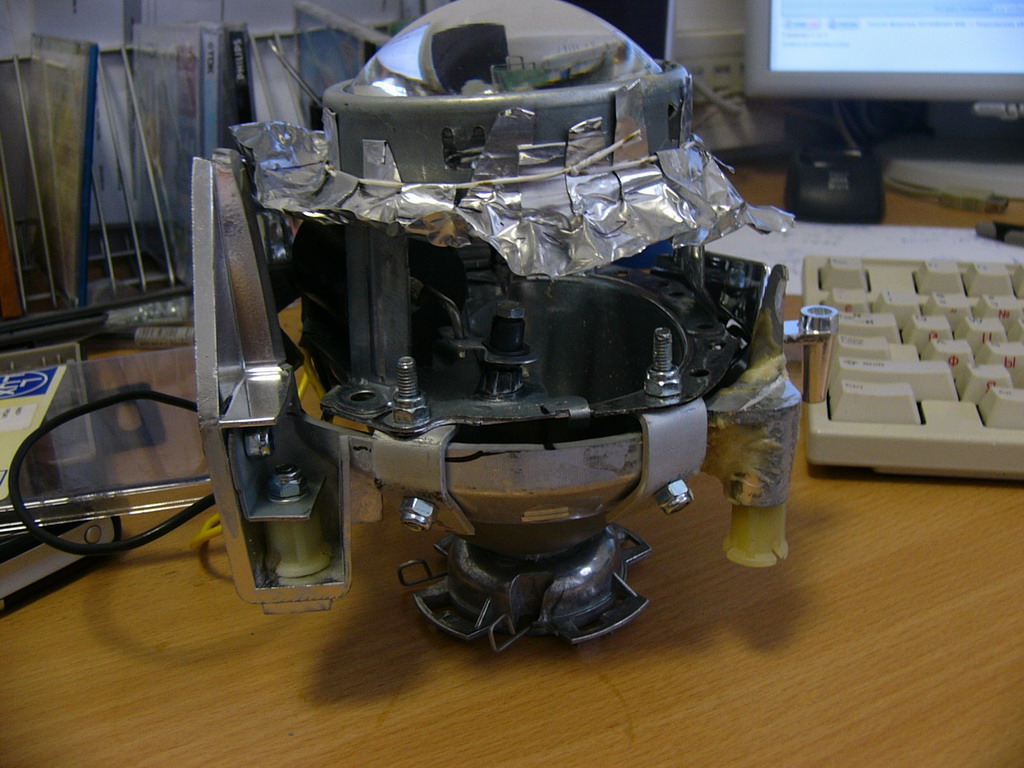

Вот так крепились бленды:

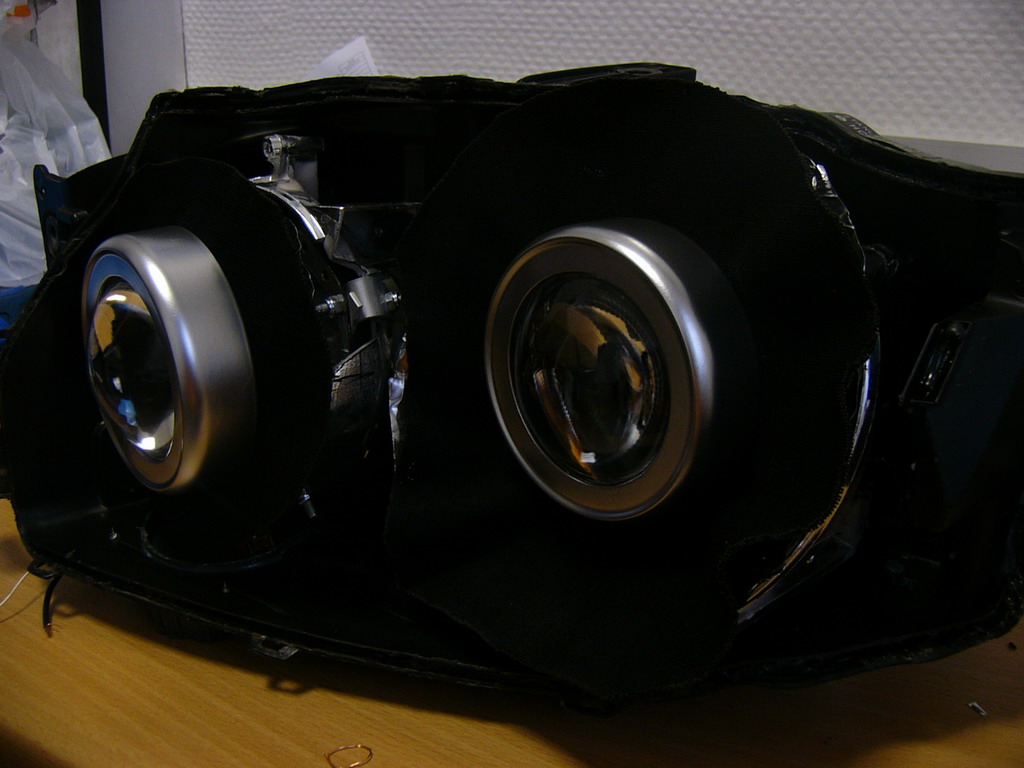

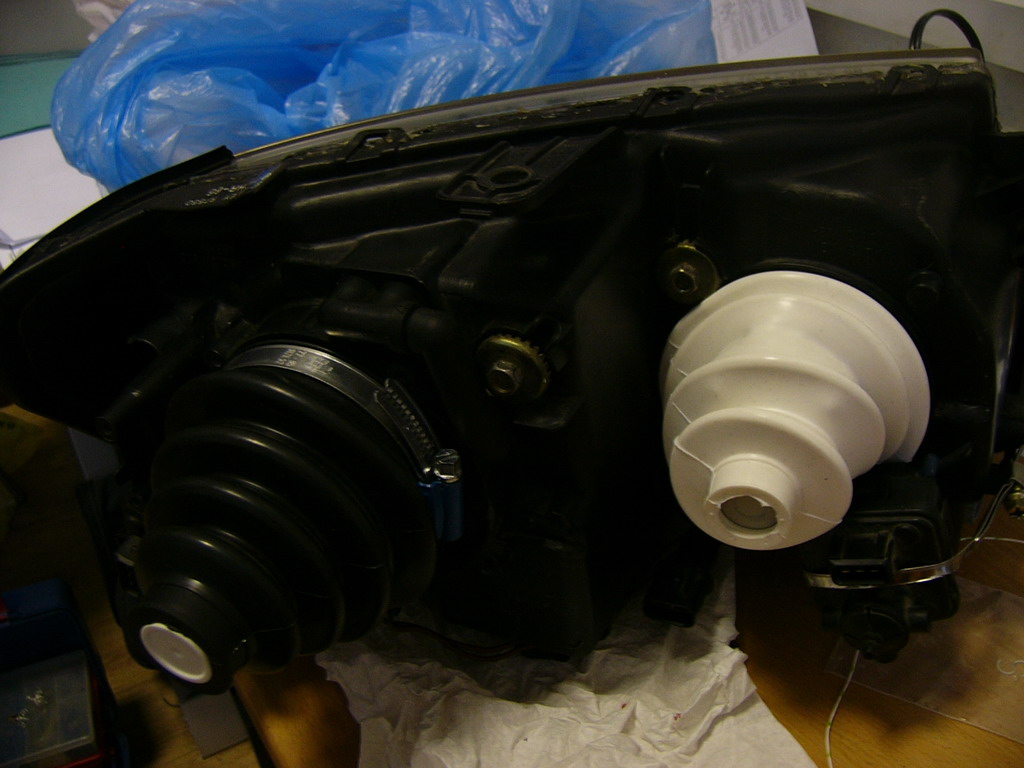

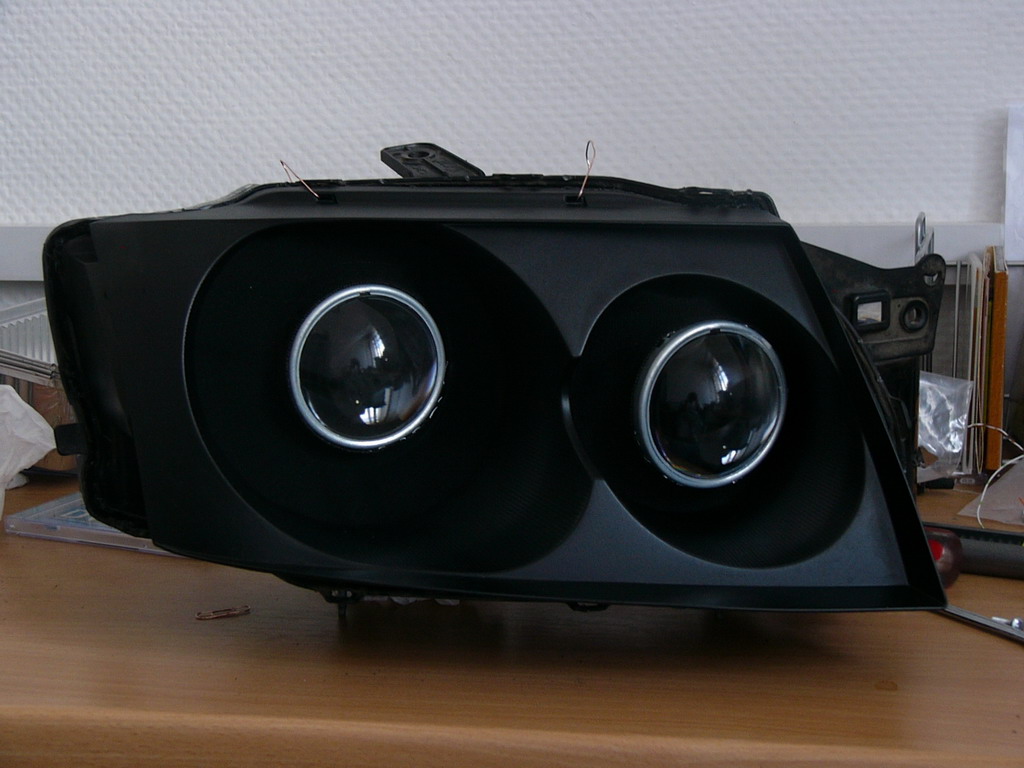

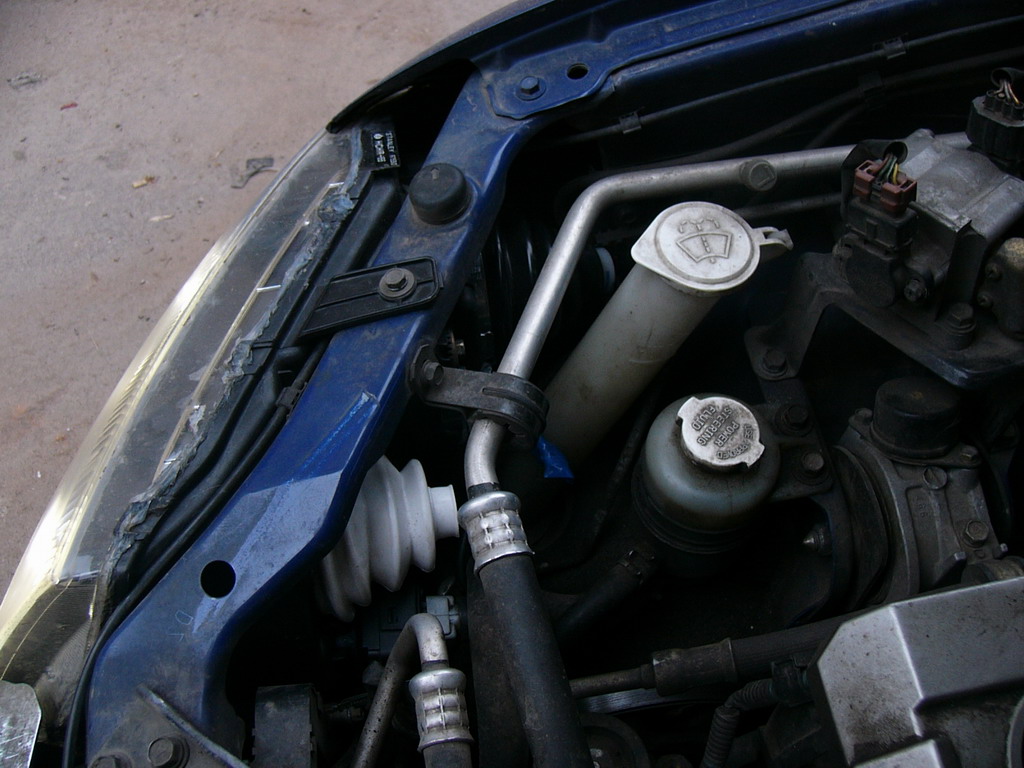

Готовая фара, вид сзади. Задние части линз с игниторами закрыты пыльниками ШРУСов.

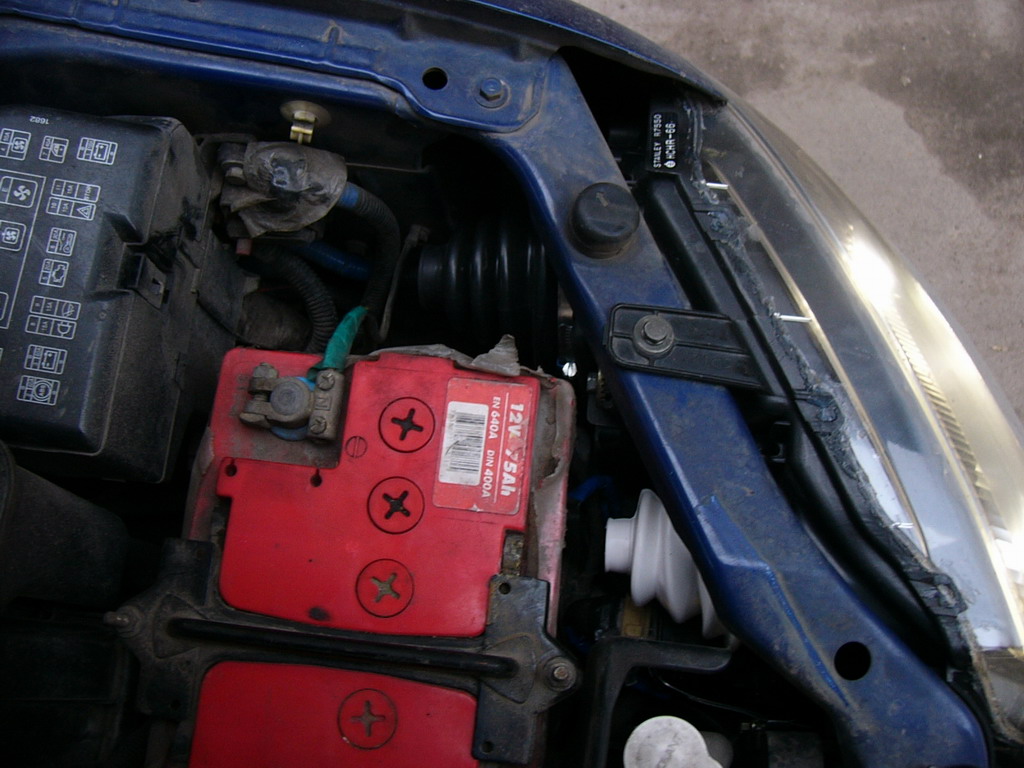

Установленные фары, как видим места на ЯВРах навалом - рай для колхозника :)

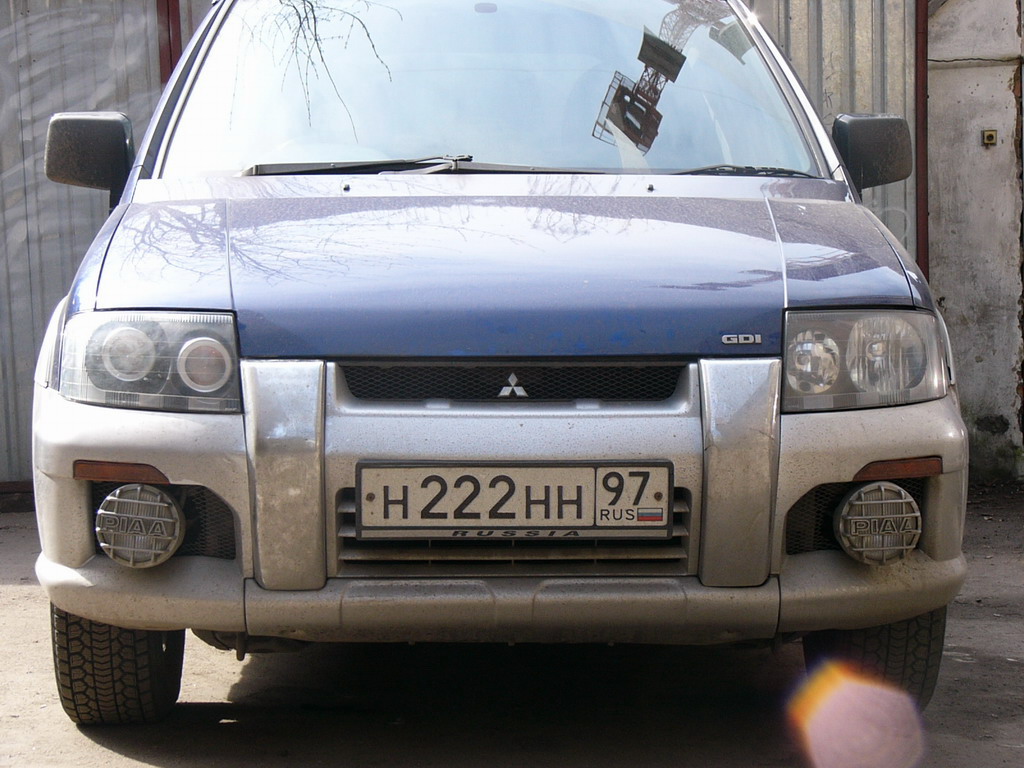

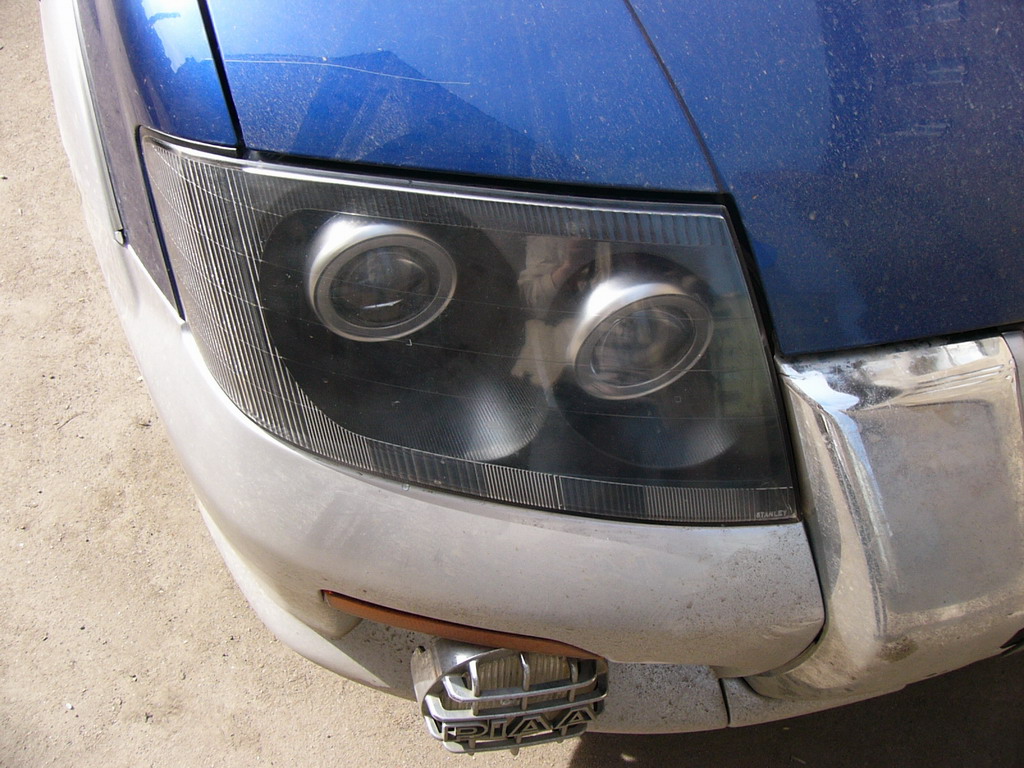

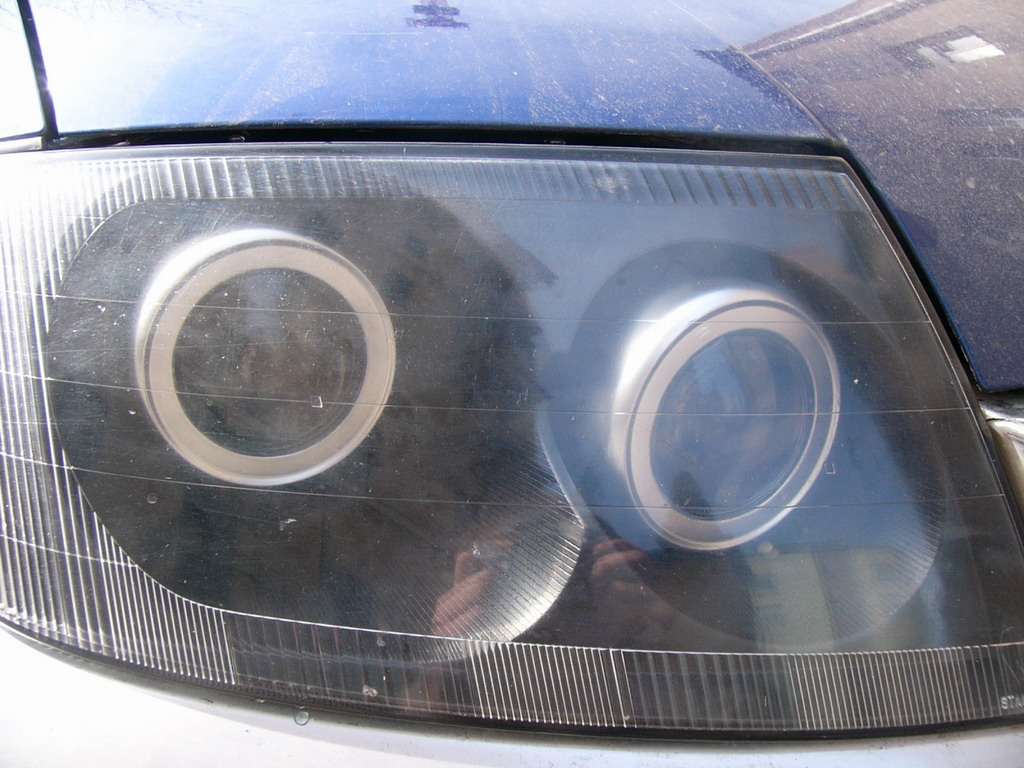

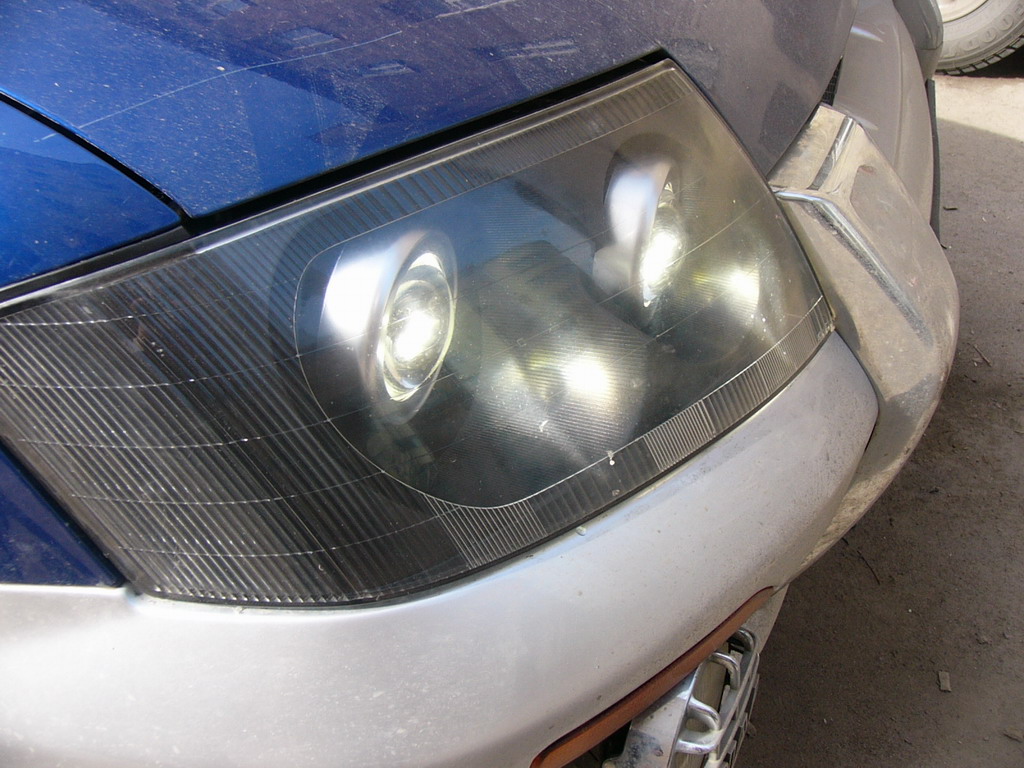

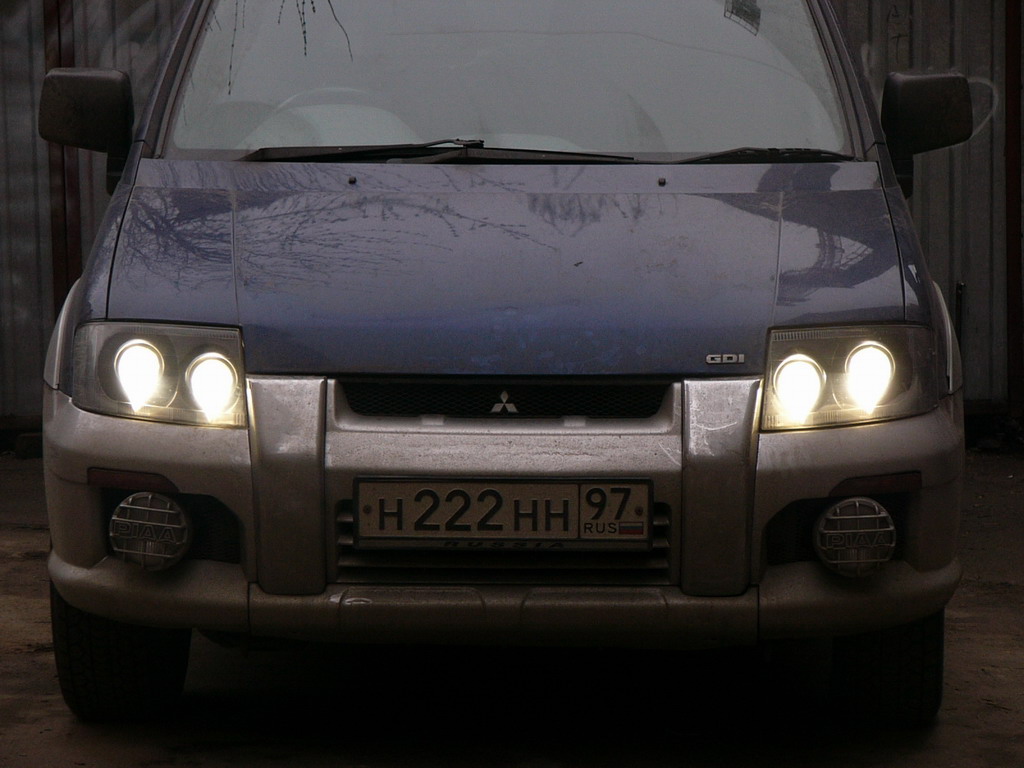

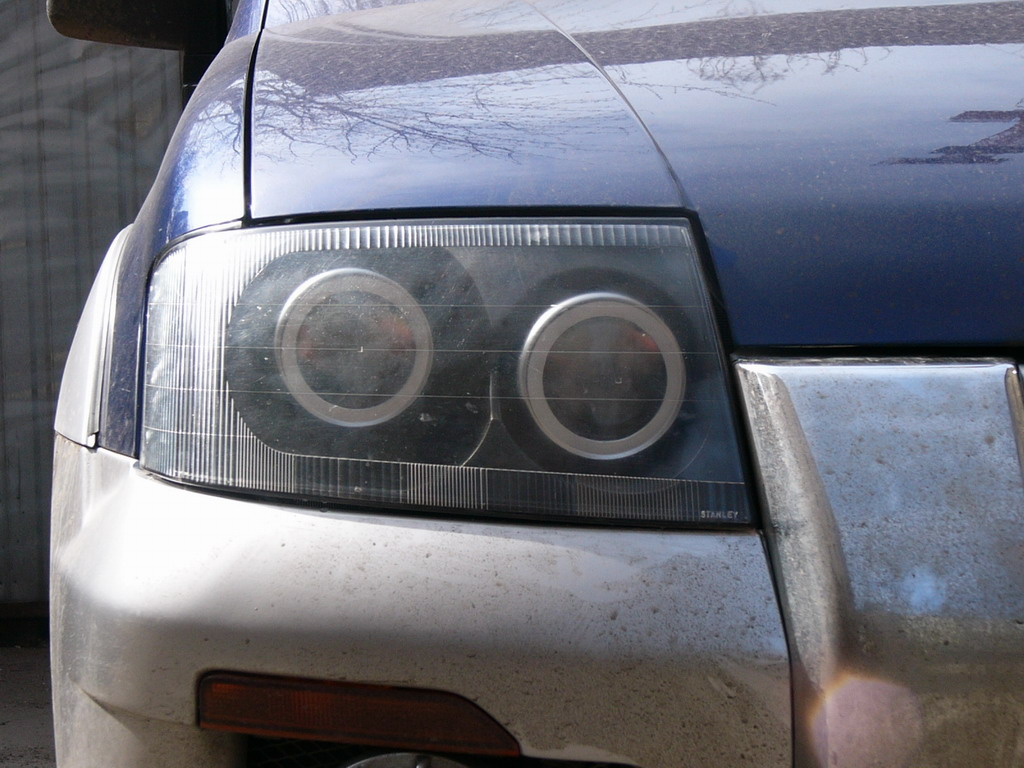

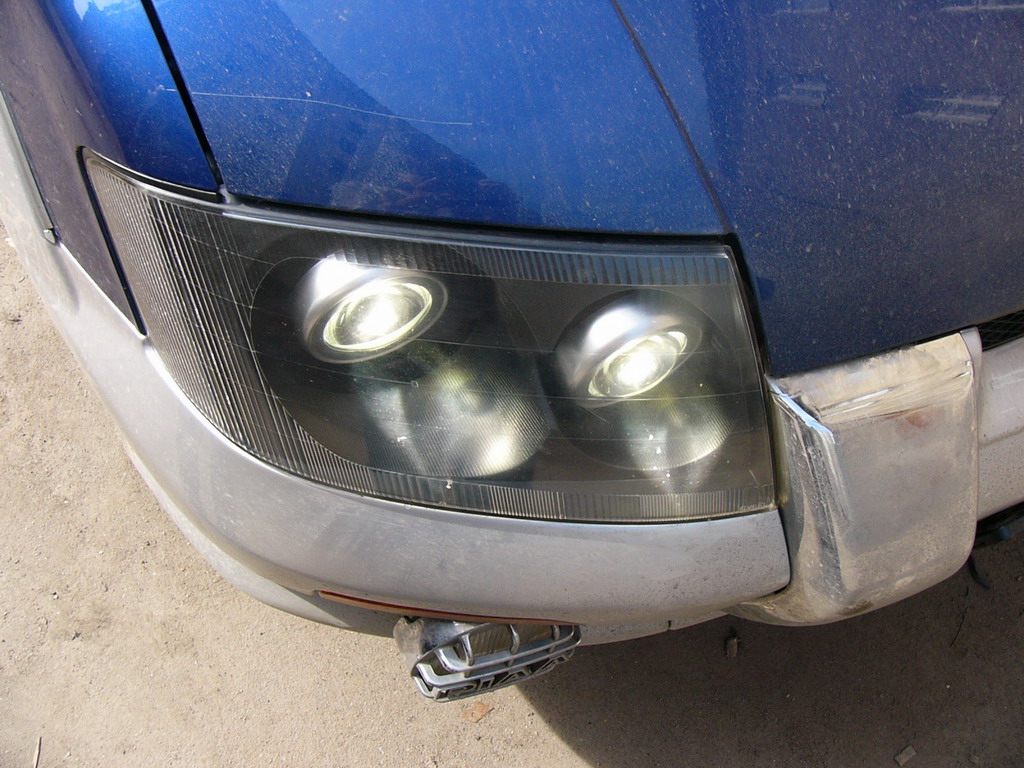

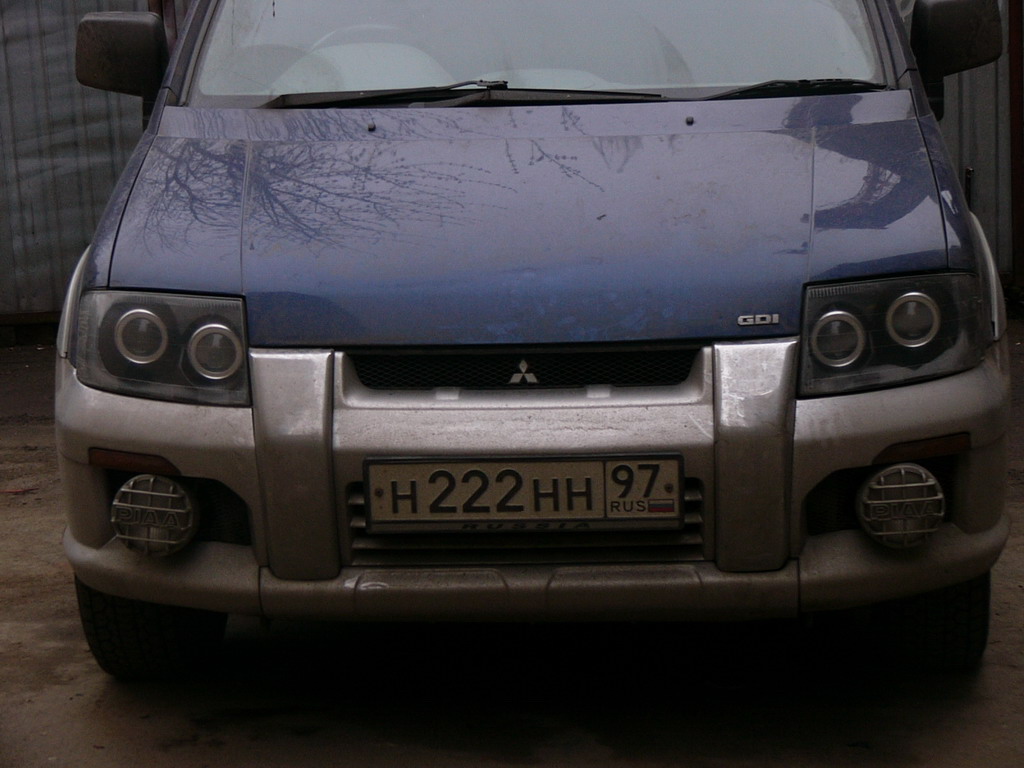

Внешний вид на авто:

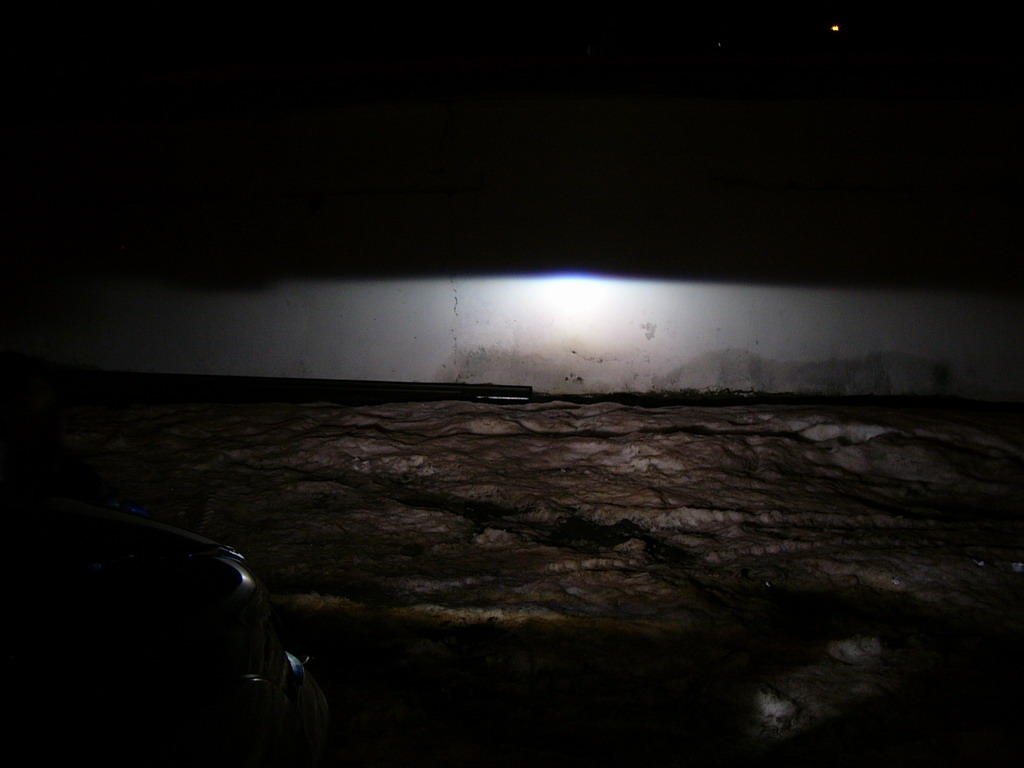

Фотки пучка на стене: Снималось со штатива, выдержка и диафрагма зафиксированы.
Сразу отвечу на первый возникающий вопрос: да, ступеньки нет - линзы от японца праворульного, шторка доработана напильником до прямой линии.
Линия cutoff прямая, видимый горб на фотках - вследствии несовпадения осей объектива и линз. (фотик стоял на высоте 1,5м)
Osram D2S в рефлекторе, наработка ~600 часов:

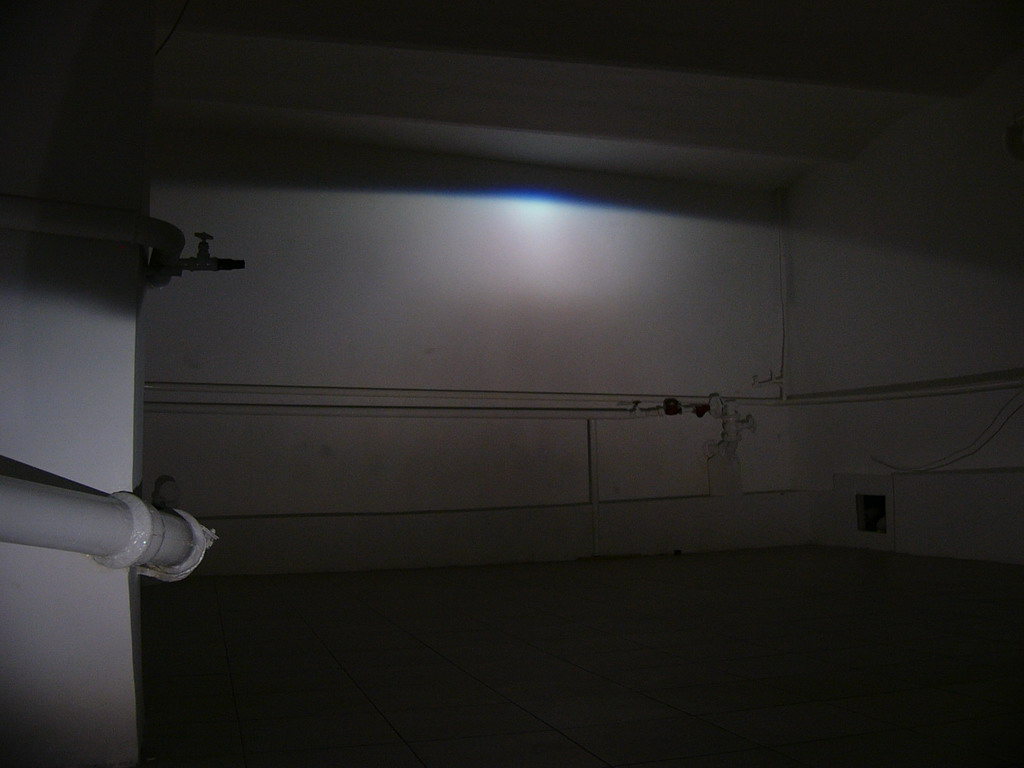

Philips D2S в биксеноновой линзе Hella, лампа новая:



То же самое но включены обе линзы сразу: (в одной фаре)



В качестве бонуса - эсперименты с лампами:
Сверху - новая Philips D2S, снизу - Osram D2S с наработкой 600 часов. (это у вопросу о "colorshift", т.е. уходе спектра ламп 4300K в белизну со временем)

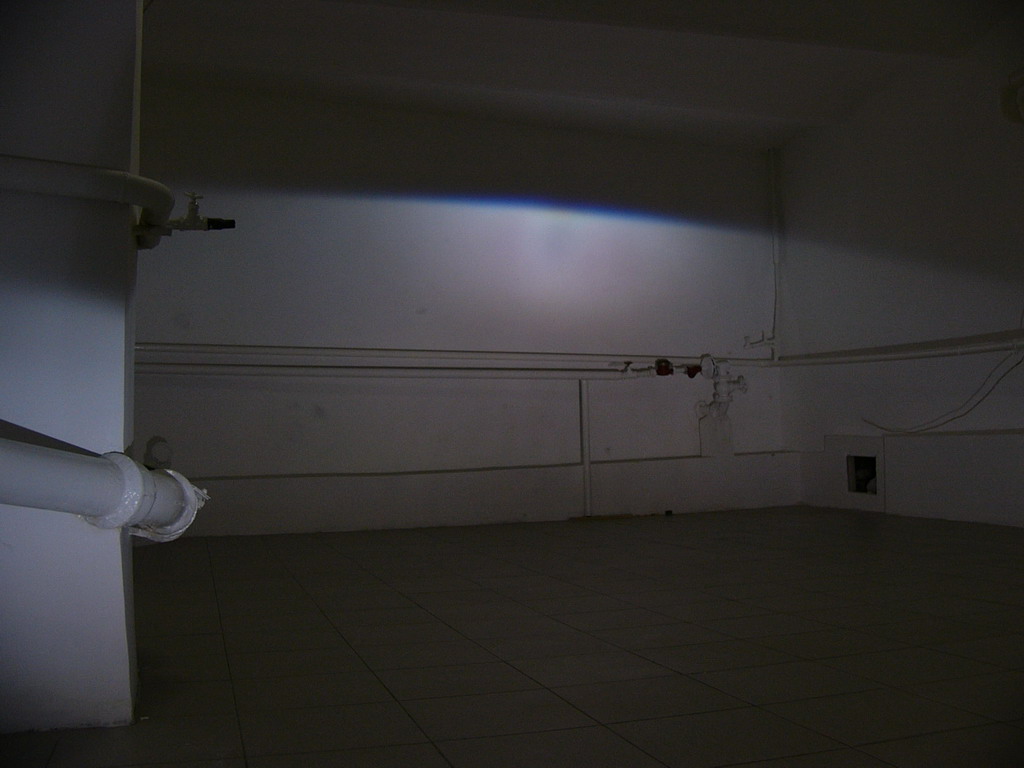

Просто новая Philips D2S в линзе:



То же, но лампа наклонена в гнезде. Как видим - яркое пятно в центре пучка переместилось в область дальнего света. Для нормальных леворульных линз это неактуально, а вот для переделанных праворульных - очень даже. (мне достались линзы от праворульного японца, так что пришлось "доработать напильником" шторку)



То же самое, но лампа - поюзанная Osram D2S

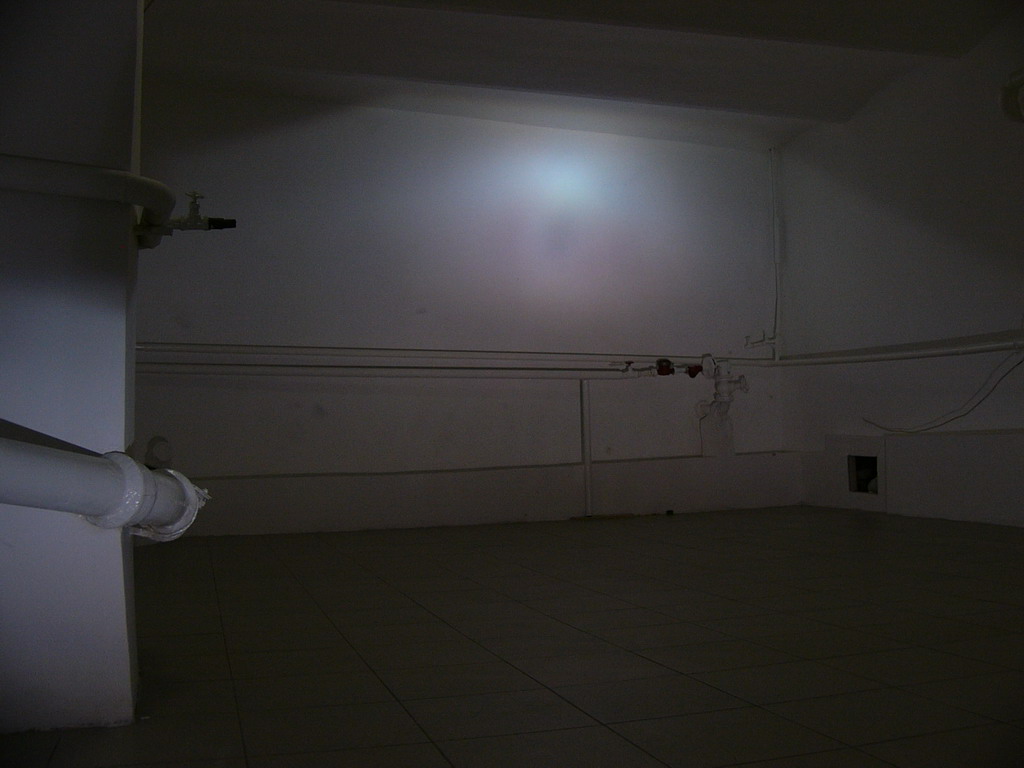

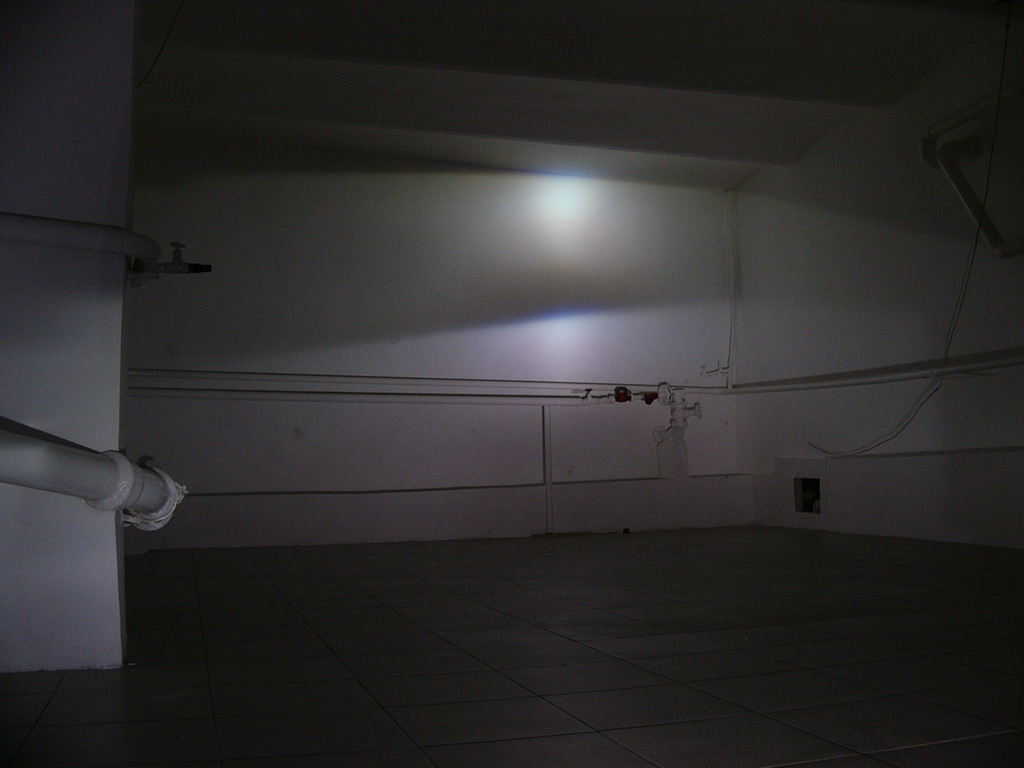

Дальний на последнем варианте:

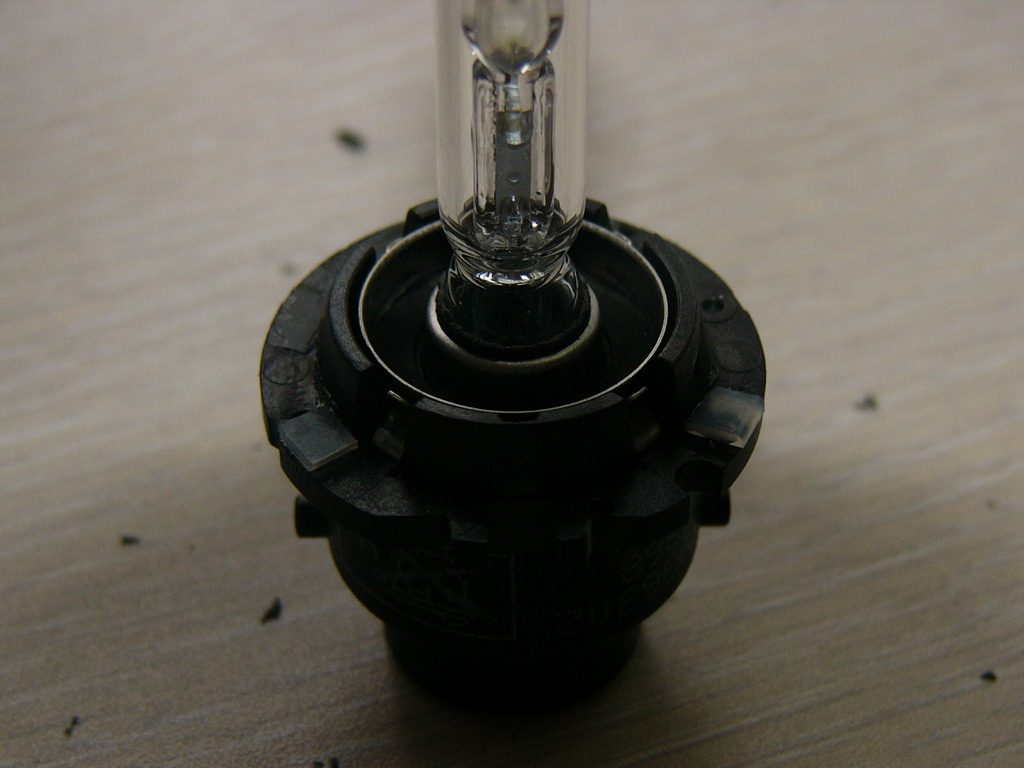

"Доведенная" лампа. Кусочки пластика приклеены суперклеем, в случае чего без следом сковыриваются ножом :)

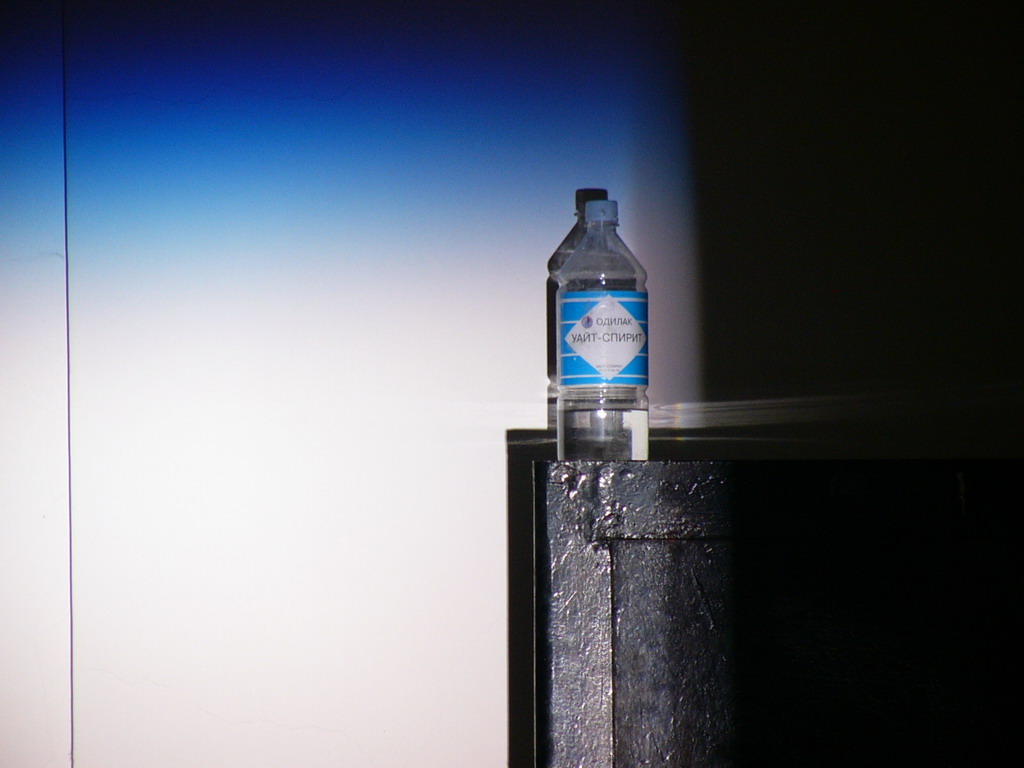

Теперь о "радуге", для любителей голубизны :)
Исходная линза, до стены 10 метров. Крупным планов взята центральная часть пучка.



То же, шторка подогнута на 1мм в направлении лампы:



То же, но на 2мм:



Вопросы? indy{Shift+2}indy.pp.ru
