| ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ | ЦВЕТ | ПОЛЯРНОСТЬ | РАСПОЛОЖЕНИЕ |
| 12В постоянное |
Клемма 30 |
положительная |
На блоке реле |
| зажигание |
Клемма 75Х |
положительная |
На блоке реле |
| Поворотные огни |
Черный/зеленый черный/белый |
положительная |
Жгут проводов в пороге |
| Багажник |
Белый/черный |
|
В багажнике |
| Концевики дверей |
Коричневый/желтый |
отрицательная |
Жгут проводов в пороге |
| Блокировка дверей (постановка на охрану) |
Красный/коричневый |
отрицательная |
Верхний разъем за панелью у ног водителя |
| разблокировка дверей (снятие с охраны) |
Серый |
отрицательная |
Верхний разъем за панелью у ног водителя |

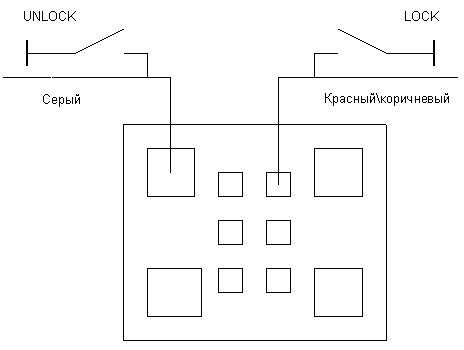

Верхний разъем за боковой панелью у ног водителя
|
