Заводские цвета и расположение проводов автомобиля Audi А6 1997 года выпуска
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
ЦВЕТ |
ПОЛЯРНОСТЬ |
РАСПОЛОЖЕНИЕ |
| 12В постоянное | Красный | положительная | Провод к блоку реле |
| Зажигание | Черный\жёлтый | положительная | Провод к блоку реле |
| Багажник | Белый\жёлтый | Разъём за блоком реле | |
| Поворотные огни | черный\белый черный\зелёный | положительная | Разъём за боковой панелью у ног водителя |

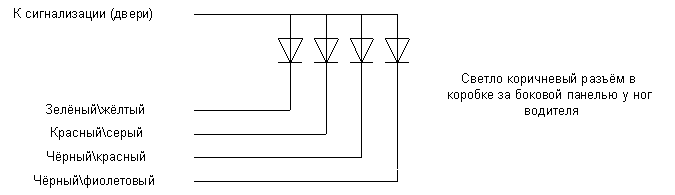

| Двери | См. схему. Светло коричневый разъём в коробке за боковой панелью у ног водителя | ||
| блокировка дверей (постановка на охрану) | Зелёный\голубой | отрицательная | Коричневый разъём в коробке за боковой панелью у ног водителя |
| разблокировка дверей (снятие с охраны) | Коричневый\жёлтый | отрицательная | Коричневый разъём в коробке за боковой панелью у ног водителя |
