SKODA OCTAVIA SLX 1997

Заводские цвета и расположение проводов автомобиля SKODA OCTAVIA SLX 1997 года выпуска

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ	ЦВЕТ	ПОЛЯРНОСТЬ	РАСПОЛОЖЕНИЕ
+12В	Клемма 30	Положительная	У блока реле
SYST	Клемма 75Х	Положительная	У блока реле
Поворотные огни	Чёрный\белый Чёрный\зелёный	Положительная	В пороге, жгут проводов из рулевой колонки у основного блока управления
Стартёр	Красный\чёрный	Положительная	Жгут проводов из рулевой колонки у основного блока управления

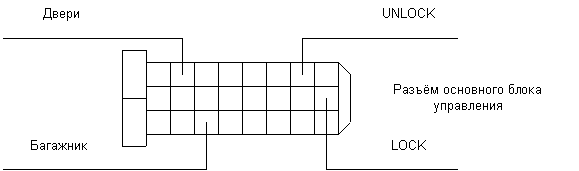

Багажник	Коричневый\чёрный		Разъём основного блока управления
Двери	Коричневый\голубой		Разъём основного блока управления
Блокировка двери	Белый\голубой	Отрицательная	Разъём основного блока управления
Разблокировка двери	Чёрный\голубой	Отрицательная	Разъём основного блока управления
