| ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ | ЦВЕТ | ПОЛЯРНОСТЬ | РАСПОЛОЖЕНИЕ |
|---|---|---|---|
| Стартер | Красный | Положительная | Правая сторона рулевой колонки |
| Зажигание | Чёрный\красный | Положительная | Правая сторона рулевой колонки |
| Отопитель/кондиционер | Черный/желтый | Положительная | Правая сторона рулевой колонки |
| Освещение салона* | Красный\белый | Отрицательная | Блок предохранителей |
| Стояночные огни** | Зеленый/оранжевый | Положительная | Блок предохранителей |
| Концевик багажника | Красный\белый | Отрицательная | Освещение багажника |
| Запирание замков дверей*** | Светло-зеленый | Отрицательная | Моторный щит со стороны водителя |
| Отпирание замков дверей*** | Тёмно-зелёный и голубой\красный**** | Отрицательная | Моторный щит со стороны водителя |
| Система отключения штатной сигнализации***** | Красный/зеленый | Отрицательная | Моторный щит со стороны водителя |
| Стоп-сигналы****** | Зелёный\белый | Положительная | Блок предохранителей |
| Тахометр******* | Зеленый | Верхняя часть мотора |
Примечания:
* Верхняя правая клемма
** Нижняя левая клемма.
*** Белая фишка.
**** Провод цеписистемы безопасности детей; диодная развязка, отмена с помощью двух диодов по 1 А.
***** Белая фишка; отпирает также дверь водителя.
****** Нижняя правая клемма.
******* Под пластиковой крышкой.

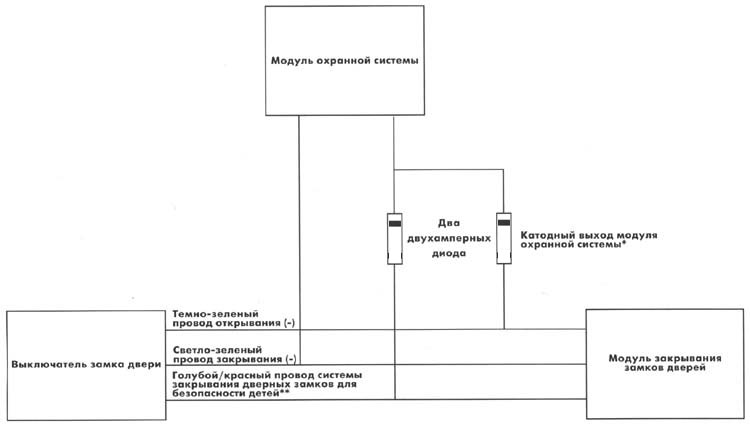

Предлагаемая схема используется для добавления двух отрицательных импульсов из модуля охранной системы.
Примечания.
* Необходимо зачистить.
** Этот провод является также и проводом противоугонной системы. При попытке открыть двери автомобиля, замки автоматически закрываются.
26.09.1999
