Заводские цвета и расположение проводов автомобиля VW GOLF 4 1998 года выпуска Comfortline
Заводские цвета и расположение проводов автомобиля VW GOLF 4 1998 года выпуска Comfortline
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
ЦВЕТ |
РАСПОЛОЖЕНИЕ |
ПОЛЯРНОСТЬ |
| 12В постоянное | Клемма 30 | У блока реле | положительная |
| зажигание | Клемма 75Х | У блока реле | положительная |
| Двери | Голубой\серый | Разъём на центральном блоке управления | |
| Багажник | Коричневый\чёрный | Разъём на центральном блоке управления | |
| Поворотные огни | черный\белый черный\зелёный | В рулевой колонке | положительная |
| блокировка дверей (постановка на охрану) | Жёлтый\зелёный (№4) | 29-и контактный разъём в двери водителя | отрицательная |
| разблокировка дверей (снятие с охраны) | Жёлтый\голубой (№24) | 29-и контактный разъём в двери водителя | отрицательная |

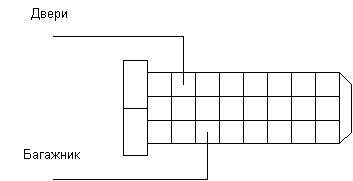

Расположение проводов от концевиков дверей и багажника на разъёме центрального блока управления.
