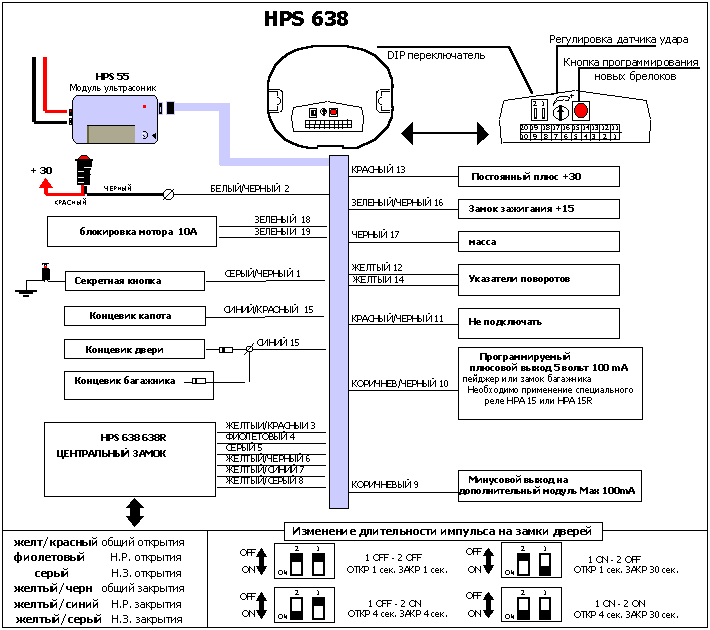

| Питание 12V | ||
| Красный: | Подключить к постоянному плюсу. | |
| Черный: | Подключить к постоянному минусу. | |
| Указатели поворотов | Желтый: | Подключить к левому и правому указателю поворотов. |
| Концевики дверей, капота | ||
| Синий: | Подключить к концевику двери. | |
| Синий/Красный: | Подключить к концевику капота. | |
| + 15 | Зеленый/Черный: | Подключить к + 15. |
| Дополнительный модуль | Коричневый: | В режиме охраны появляется минус. max. 100 mA. |
| Блокировка мотора 10A | Зеленый: | Блокировка работы двигателя. |
| Секретная кнопка | Серый/Черный: | Подключается для разблокировки функции возврат угоняемого автомобиля. |
| LED | Белый/Черный: | max. 100mA. Соединить с черным проводом массы системы. |
| Выход на модуль ультрасоник | 4 разъем | Соединить с модулем ультрасоник HPS 55. |
| Дополнительная сирена или пейджер | коричнев/черный | Программируемый плюсовой выход 5 вольт 100 mA применяется для подключения пейджера или замка багажника. НЕОБХОДИМО ПРИМЕНЕНИЕ СПЕЦИАЛЬНОГО ДОПОЛНИТЕЛЬНОГО РЕЛЕ HPA 15 ИЛИ HPA 15R |
| Красный/Черный | Не подключать | |


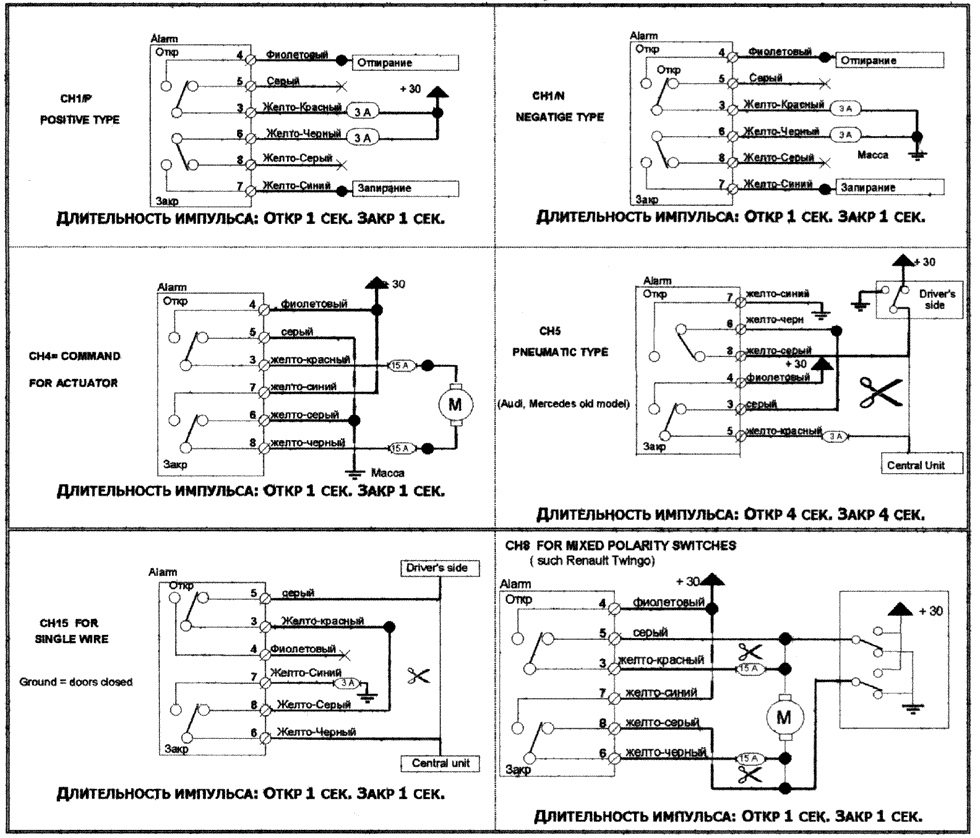

МОНТАЖ ЦЕНТРАЛЬНОГО БЛОКА: Центральный блок устанавливается под капотом в месте наиболее удаленном от прямого контакта с водой и высокой температуры. Необходимо понимать, что от правильно выбранного места для монтажа зависит долговечность работы системы. Обратите особое внимание на правильность регулировки датчика удара и датчика объема.
РАСПОЛОЖЕНИЕ АНТЕННЫ: Разместить антенну под капотом автомобиля. Приемную часть антенны необходимо располагать таким образом, чтобы не было контакта с металлом, а также вдали от источника импульсных помех, за экранирующими металлическими элементами автомобиля. В случае необходимости увеличения чувствительности антенны необходимо снять с антенны 15 сантиметровую защитную оплетку.
РАСПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ: необходимо предусмотреть невозможность попадания воды и пыли, поскольку со временем существует риск нарушения работы системы. Необходимо установить кабель таким образом, чтобы он описывал коленообразную кривую.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ: Необходимо обратить особое внимание на качество соединения проводов и последующей изоляции.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: Менеджер на фазе сдачи автомобиля клиенту должен проинформировать его о необходимости постоянного контроля за состоянием концевых выключателей. Особое внимание необходимо обратить на то, что в случае мойки моторного отсека необходимо всегда закрывать центральный блок целлофановым пакетом таким образом, чтобы блок не попадал под воздействие струи воды и пара. В случае попадания различных жидкостей (вода, тормозная жидкость, масло и т.д.) в центральный блок, гарантия прекращается (см. раздел гарантия)
ВНИМАНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ПОПАДАНИЯ ЖИДКОСТИ ВНУТРЬ СИСТЕМЫ ЗАТЯНУТЬ ОПЛЕТКУ КАБЕЛЯ НА КОРПУСЕ СИСТЕМЫ.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА: Датчик удара разработан нашими специалистами таким образом, чтобы находить компромисс между чувствительностью и защитой от ложных срабатываний. В случае необходимости изменения чувствительности, необходимо повернуть триммер по часовой стрелке чтобы увеличить чувствительность, и против часовой стрелки чтобы уменьшить.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ОБЪЕМА:ЧУВСТВИТЕЛЬНОСТЬ ДАТЧИКАОБЪЕМА МОЖЕТ БЫТЬ ИЗМЕНЕНА ПОВОРОТОМ ТРИММЕРА НА МОДУЛЕ УЛЬТРАСОНИК. ПОВЕРНИТЕ ПО ЧАСОВОЙ СТРЕЛКЕ ЧТОБЫ УВЕЛИЧИТЬ И ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, ЧТОБЫ УМЕНЬШИТЬ ЧУВСТВИТЕЛЬНОСТЬ.
ВНИМАНИЕ! ПРИ НЕ ПРАВИЛЬНОЙ РЕГУЛИРОВКЕ БУДЕТ СРАБАТЫВАТЬ ЛОЖНЫЙ СИГНАЛ.

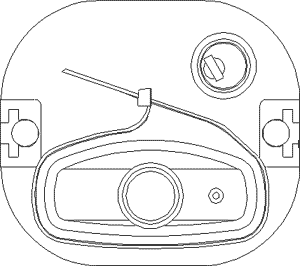

Регулировка модуля ультрасоник Модуль HPS 55

После завершения монтажа необходимо проверить работу системы:
| СИСТЕМА НЕ СТАВИТСЯ В РЕЖИМ ОХРАНЫ. |
|
| НЕ РАБОТАЕТ ПУЛЬТ РАДИОУПРАВЛЕНИЯ |
|
| ЗВУКОВОЙ СИГНАЛ ПОСЛЕ ПОСТАНОВКИ НА ОХРАНУ |
|
| НЕ ЗАКРЫВАЮТСЯ ЗАМКИ ДВЕРЕЙ |
|
| ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ |
|
| САМОПРОИЗВОЛЬНАЯ ПОСТАНОВКА НА ОХРАНУ |
|
Если на разъеме реле зеленая точка, то подключать реле по схемам 1А и 1В

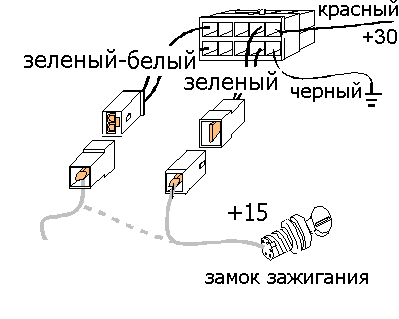

Схема 1А Пассивная блокировка

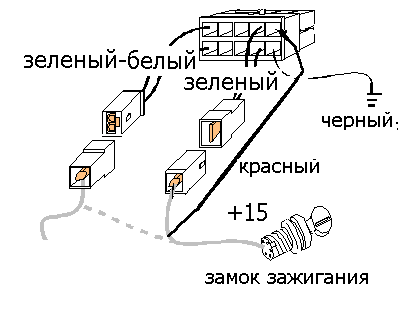

Схема 1В Активная блокировка
В схеме 1А используются нормально разомкнутые контакты реле.
В схеме 1В используются нормально замкнутые контакты реле.
Если на разъеме реле красная точка, то подключать реле по схеме C

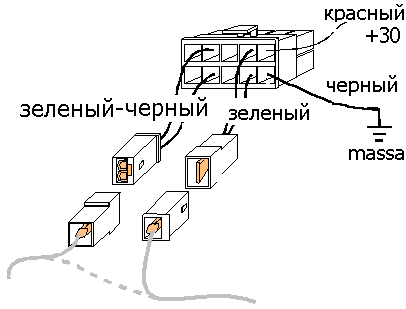

Схема С

Внимание! Цифровое дистанционноуправляемое реле Logic не блокирует цепь в режиме антиагрессия и антиограбление.
Внимание! Необходимо обратить особое внимание, что цифровое реле Logic рассчитано на блокировку цепи не более 10 А. Для блокировки электрических цепей с большим током необходимо применение дополнительного реле.
Каждая система Patrol line имеет свой персональный цифровой код, передаваемый по штатной проводке автомобиля. Каждая система комплектуется одним запрограммированным цифровым реле Logic. Количество применяемых реле не ограничено.
В случае необходимости можно запрограммировать дополнительное цифровое реле Logic.
Для этого необходимо:

Если возникла необходимость в применении пейджера или открывание багажника, необходимо на дополнительный канал (коричневый-черный провод) подключить сервисное реле HPA 15R
| ПИТАНИЕ | 11V - 15V |
| ПОТРЕБЛЯЕМЫЙ ТОК В РЕЖИМЕ ОХРАНЫ | 5,5 mA |
| ПОТРЕБЛЯЕМЫЙ ТОК В РЕЖИМЕ ОХРАНЫ С МОДУЛЕМ УЛЬТРАСОНИК | 15 mA |
| МАКСИМАЛЬНЫЙ ТОК ЧЕРЕЗ КОНТАКТЫ РЕЛЕ УПРАВЛЕНИЯ УКАЗАТЕЛЕЙ ПОВОРОТОВ | 10 A |
| МАКСИМАЛЬНЫЙ ТОК ЧЕРЕЗ КОНТАКТЫ РЕЛЕ БЛОКИРОВКИ МОТОРА | 10 A |
| МАКСИМАЛЬНЫЙ ТОК ЧЕРЕЗ КОНТАКТЫ РЕЛЕ УПРАВЛЕНИЯ ОТКР/ЗАКР ДВЕРЕЙ | 10 A |
| МАКСИМАЛЬНЫЙ ТОК ЧЕРЕЗ КОНТАКТЫ ЦИФРОВОГО РЕЛЕ LOGIC | 15 А |
| ПОТРЕБЛЯЕМЫЙ ТОК ЦИФРОВОГО РЕЛЕ LOGIC | 2 mA |
| ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА | |
| НЕЙТРАЛЬНОЕ ВРЕМЯ | > 30 сек. |
| ВРЕМЯ ТРЕВОГИ | > 30 сек. |
| МОЩНОСТЬ СИРЕНЫ | 118 dBA |
| ВЫХОД НА ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ | 100 mA |
| РАДИУС ДЕЙСТВИЯ ПУЛЬТА РАДИОУПРАВЛЕНИЯ | 10 метров |
| РАДИОЧАСТОТА | 433.92 MHz |
| РАБОЧАЯ ТЕМПЕРАТУРА | -40°C / +85°C |
| РАЗМЕРЫ | 90 x 79 x 64 |
