Lexus IS250 · Service Manual BODY

INSTALLATION

Removal / installation


1. INSTALL FUEL LID OPENER MOTOR ASSEMBLY

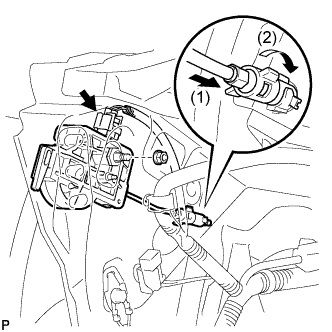

  1. B122569E01
    Install the lock and nut as shown in the illustration.

    Torque:
    5.5 N*m{ 56 kgf*cm , 49 in.*lbf }

  1. Connect the connector.


2. INSTALL SIDE LUGGAGE COMPARTMENT TRIM COVER

3. INSTALL NO. 1 LUGGAGE COMPARTMENT TRIM HOOK

4. INSTALL FRONT LUGGAGE COMPARTMENT TRIM COVER

5. INSTALL ROPE HOOK

6. INSTALL NO. 2 ROOM LIGHT ASSEMBLY

7. INSTALL REAR LUGGAGE COMPARTMENT TRIM COVER

8. INSTALL ROPE HOOK ASSEMBLY

9. INSTALL DECK SIDE TRIM BOX RH

10. INSTALL DECK SIDE TRIM BOX LH

11. INSTALL SPARE WHEEL COVER

12. INSTALL NO. 2 LUGGAGE COMPARTMENT TRIM COVER
