Lexus IS250 · Service Manual BODY ELECTRICAL

INSTALLATION

Removal / installation


1. INSTALL STEREO COMPONENT AMPLIFIER ASSEMBLY

2. INSTALL NO. 2 AMPLIFIER BRACKET

  1. E117374E01
    Install the No. 2 amplifier bracket with the 2 bolts.


3. INSTALL NO. 1 AMPLIFIER BRACKET

  1. E117373E01
    Install the No. 1 amplifier bracket with the 2 bolts.


4. INSTALL STEREO COMPONENT AMPLIFIER ASSEMBLY WITH BRACKET

  1. E117375
    Install the amplifier cover with the 2 clips.

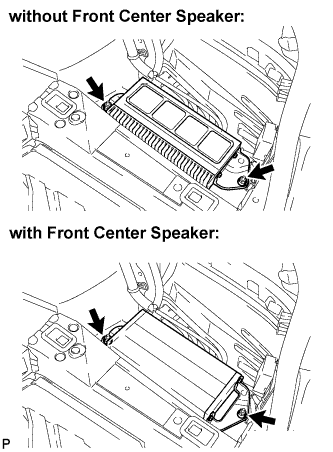

  1. E117372E01
    Install the stereo component amplifier assembly with bracket with the 2 nuts.

  1. Connect the connectors.


5. INSTALL SIDE LUGGAGE COMPARTMENT TRIM COVER

6. INSTALL LUGGAGE COMPARTMENT TRIM HOOK

7. INSTALL FRONT LUGGAGE COMPARTMENT TRIM COVER

8. INSTALL ROPE HOOK

9. INSTALL ROOM LIGHT ASSEMBLY

10. INSTALL REAR LUGGAGE COMPARTMENT TRIM COVER

11. INSTALL ROPE HOOK ASSEMBLY

12. INSTALL SPARE WHEEL COVER

13. INSTALL DECK SIDE TRIM BOX LH

14. INSTALL DECK SIDE TRIM BOX RH

15. INSTALL LUGGAGE COMPARTMENT TRIM COVER
