Brake Warning Light Circuit
|
DESCRIPTION
The BRAKE warning light lights up while the brake fluid is insufficient and EBD is abnormal.

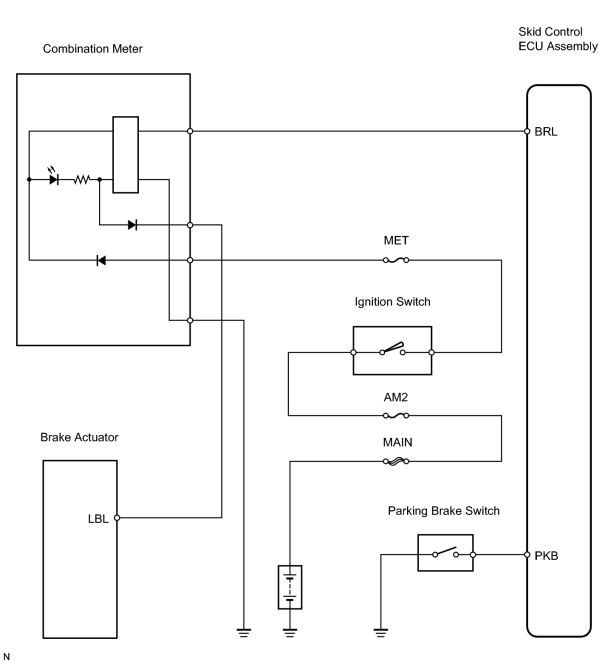

WIRING DIAGRAM
INSPECTION PROCEDURE
PROCEDURE
|
1.
|
CHECK PARKING BRAKE SWITCH CIRCUIT
|
(a)
Check the parking brake switch circuit
.
| NG |
|
REPAIR OR REPLACE PARKING BRAKE SWITCH CIRCUIT
|
| OK |
|
|
|
2.
|
CHECK BRAKE FLUID LEVEL WARNING SWITCH CIRCUIT
|
(a)
Check the brake fluid level warning switch circuit
.
| NG |
|
REPAIR OR REPLACE BRAKE FLUID LEVEL WARNING SWITCH CIRCUIT
|
| OK |
|
|
| OK |
|
REPAIR CIRCUIT INDICATED BY OUTPUT CODE
|
| NG |
|
|
|
4.
|
CHECK BRAKE WARNING LIGHT
|
(a) Check the warning light other than the BRAKE warning light.
| NG |
|
|
|
5.
|
INSPECT RELAY (Marking: IG1 NO.2)
|
|
(a) Remove the IG1 NO. 2 relay from the cowl side junction block LH.
(b) Measure the resistance of the relay.
Standard resistance:
|
Tester Connection
|
Specified Condition
|
|
1 - 2
|
10 kΩ or higher
|
|
1 - 2
|
Below 1 Ω
(when battery voltage is applied to terminal 3 and 4)
|
|
|
| NG |
|
REPLACE RELAY
|
| OK |
|
CHECK COMBINATION METER (COMBINATION METER CIRCUIT)
|
|
6.
|
INSPECT ECU CONNECTORS
|
(a) Check that each ECU connector is properly installed.
OK:
Each ECU connector is properly installed.
| NG |
|
CONNECT CONNECTOR TO ECU CORRECTLY
|
| OK |
|
|
(a) Check for open circuit in the combination meter circuit.
| NG |
|
REPLACE COMBINATION METER
|
| OK |
|
|
|
8.
|
CHECK WIRE HARNESS (SKID CONTROL ECU ASSEMBLY - COMBINATION METER)
|
| NG |
|
REPAIR OR REPLACE HARNESS AND CONNECTOR
|
| OK |
|
REPLACE SKID CONTROL ECU ASSEMBLY
|
|
