Title: LIGHTING: LIGHTING SYSTEM: DRL Relay Circuit; 2007 MY LX470 [08/2006 - ] |

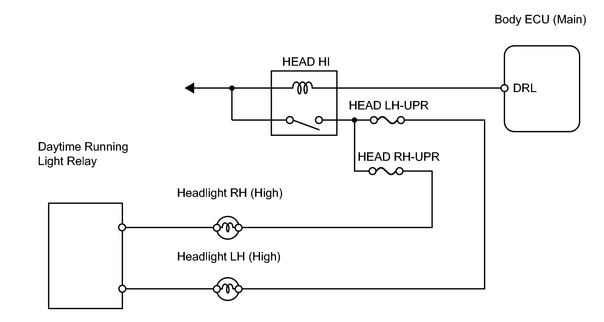

WIRING DIAGRAM
INSPECTION PROCEDURE
HINT:
When using the intelligent tester, start from *1. When not using intelligent tester, start from *2.
PROCEDURE
|
1.
|
PERFORM ACTIVE TEST BY INTELLIGENT TESTER (DAYTIME RUNNING LIGHT RELAY)*1
|
(a) Connect the intelligent tester (with CAN VIM) to the DLC3.
(b)
Check that the DRL relay operate in ACTIVE TEST
.
| OK |
|
PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE
|
| NG |
|
|
|
2.
|
CHECK DAYTIME RUNNING LIGHT RELAY CIRCUIT*2
|
| NG |
|
REPLACE ENGINE ROOM JUNCTION BLOCK ASSEMBLY WITH HARNESS AND CONNECTOR
|
| OK |
|
|
|
3.
|
CHECK WIRE HARNESS (DRL RELAY - BODY ECU (MAIN))
|
| NG |
|
REPAIR OR REPLACE HARNESS AND CONNECTOR
|
| OK |
|
PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE
|
|
