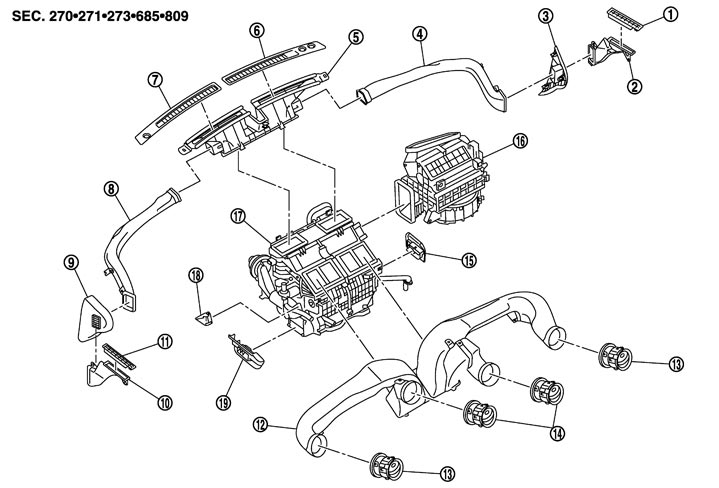

DUCT AND GRILLE
|
1. |
Side defroster grille RH |
2. |
Side defroster duct RH |
3. |
Instrument panel side finisher RH |
|
4. |
Side defroster nozzle RH |
5. |
Front defroster nozzle |
6. |
Front defroster grille RH |
|
7. |
Front defroster grille LH |
8. |
Side defroster nozzle LH |
9. |
Instrument panel side finisher LH |
|
10. |
Side defroster duct LH |
11. |
Side defroster grille LH |
12. |
Ventilator duct |
|
13. |
Side ventilator grille |
14. |
Center ventilator grille |
15. |
Foot grille RH |
|
16. |
Blower unit |
17. |
Heater & cooling unit assembly |
18. |
Heater duct |
|
19. |
Foot grille LH |
|
|
|
|
NOTEļ¼
Foot duct is integrated in the heater & cooling unit assembly. Refer to Exploded View (GT-R certified NISSAN dealer).
