MODE DOOR MOTOR
AUTOMATIC AIR CONDITIONER

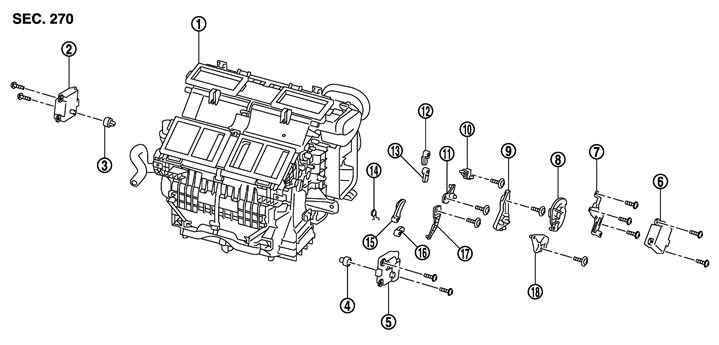

Exploded View
|
1. |
Heater & cooling unit assembly |
2. |
Air mix door motor (driver side) |
3. |
Air mix door motor adapter |
|
4. |
Air mix door motor adapter |
5. |
Air mix door motor (passenger side) |
6. |
Mode door motor |
|
7. |
Mode door motor bracket |
8. |
Main link |
9. |
Main link sub |
|
10. |
Defroster door link |
11. |
Max.cool door link |
12. |
Defroster door lever |
|
13. |
Max.cool door lever |
14. |
Ventilator door spring |
15. |
Ventilator door lever |
|
16. |
Foot door lever |
17. |
Foot door link |
18. |
Ventilator door link |
Removal and Installation

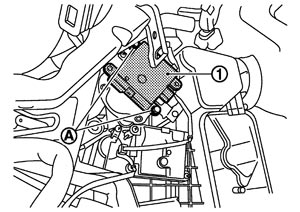

REMOVAL- 1.Remove blower unit. Refer to Exploded View.
- 2.Remove mounting screws (A), and then remove mode door motor (1).
- 3.Disconnect mode door motor connector.
INSTALLATIONInstallation is basically the reverse order of removal.
