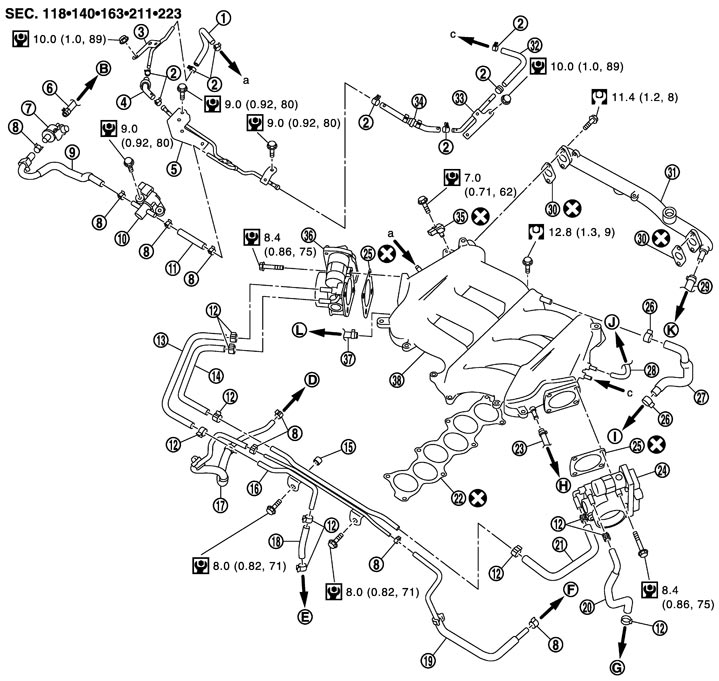

1.
EVAP hose
2.
Clamp
3.
EVAP tube (bank 1)
4.
EVAP connector hose
5.
EVAP tube (front)
6.
EVAP hose
7.
Vacuum tank (service port)
8.
Clamp
9.
EVAP hose
10.
EVAP canister purge control solenoid valve
11.
EVAP hose
12.
Clamp
13.
Water hose
14.
Water hose
15.
Spacer
16.
Water tube and vacuum tube assembly
17.
Vacuum hose
18.
Water hose
19.
Vacuum hose
20.
Water hose
21.
Water hose
22.
Gasket
23.
Vacuum hose
24.
Electric throttle control actuator (bank 2)
25.
Gasket
26.
Clamp
27.
PCV hose
28.
Vacuum hose
29.
Vacuum hose
30.
Gasket
31.
Balance tube
32.
EVAP hose
33.
EVAP tube (bank 2)
34.
EVAP connector hose
35.
Manifold absolute Pressure (MAP) sensor
36.
Electric throttle control actuator (bank 1)
37.
Vacuum hose
38.
Intake manifold collector


B.
To centralized under-floor piping
D.
To exhaust manifold and turbocharger (bank 1)
E.
To water outlet (front)
F.
To turbocharger boost control solenoid valve
G.
To heater pipe
H.
To recirculation valve (bank 2)
I.
To breather separator assembly
J.
To pressure regulator and fuel hose assembly
K.
To brake booster
L.
To recirculation valve (bank 1)




Refer to Components for symbols in the figure.
