SCHEMATICS AND DIAGRAMS
HYDRAULIC SCHEMATICS

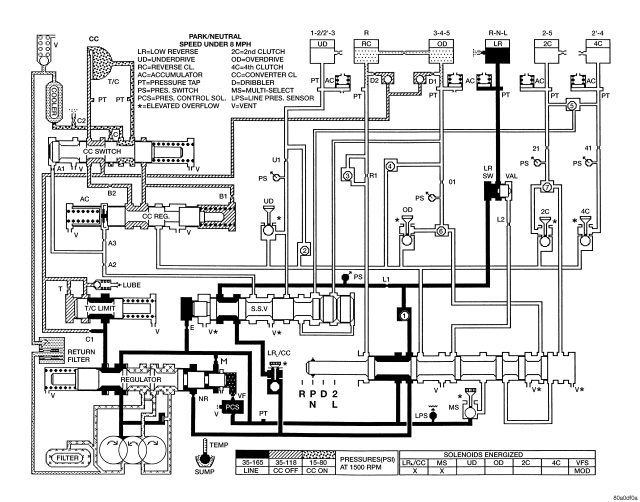

| HYDRAULIC FLOW IN PARK/NEUTRAL |

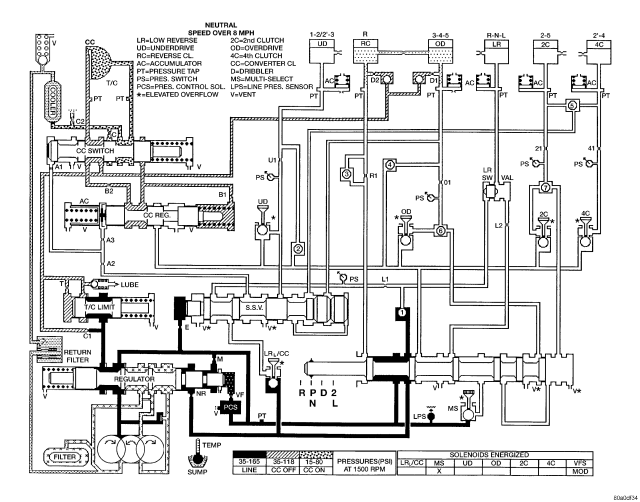

| HYDRAULIC FLOW IN NEUTRAL OVER 8MPH |

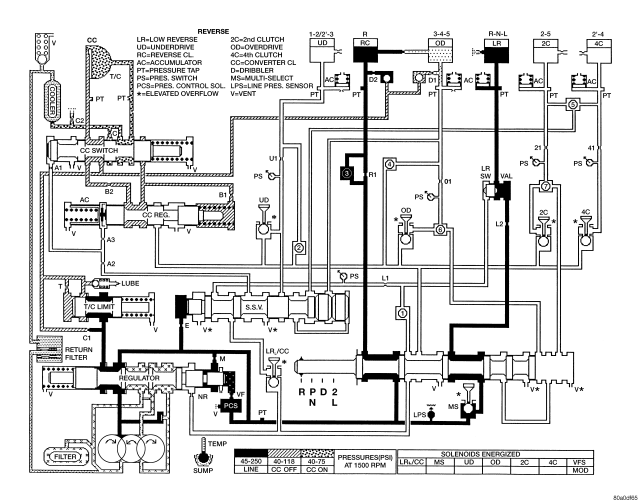

| HYDRAULIC FLOW IN REVERSE |

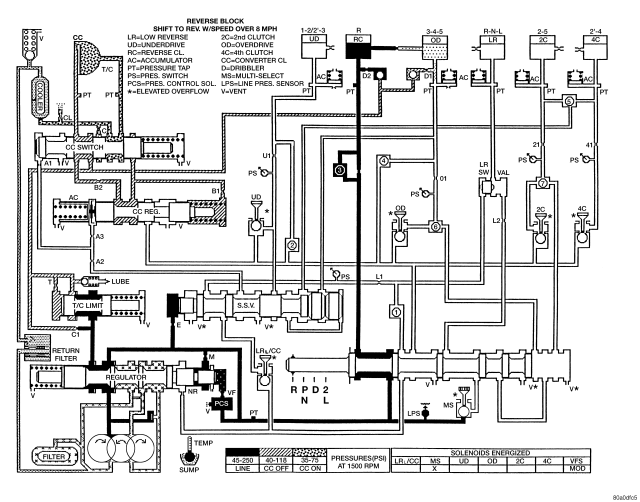

| HYDRAULIC FLOW IN REVERSE BLOCK |

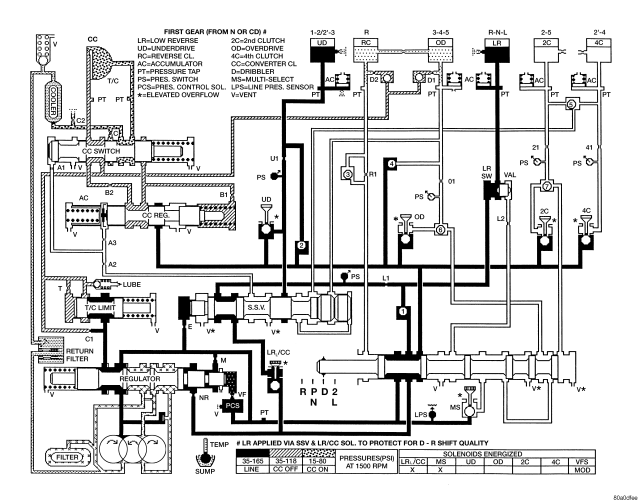

| HYDRAULIC FLOW IN FIRST GEAR (FROM N OR OD) |

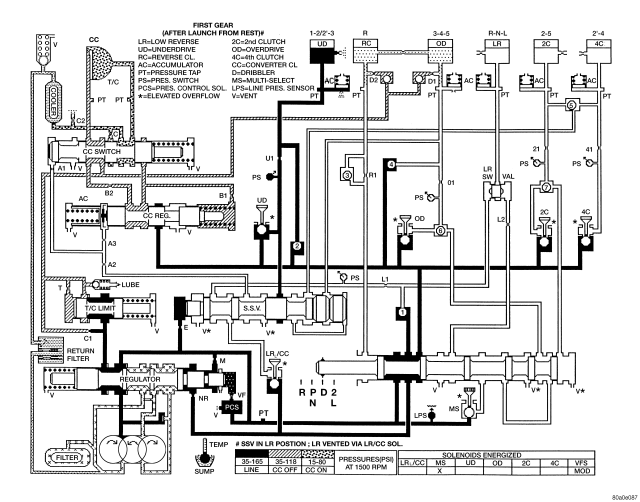

| HYDRAULIC FLOW IN FIRST GEAR (AFTER LAUNCH FROM REST) |

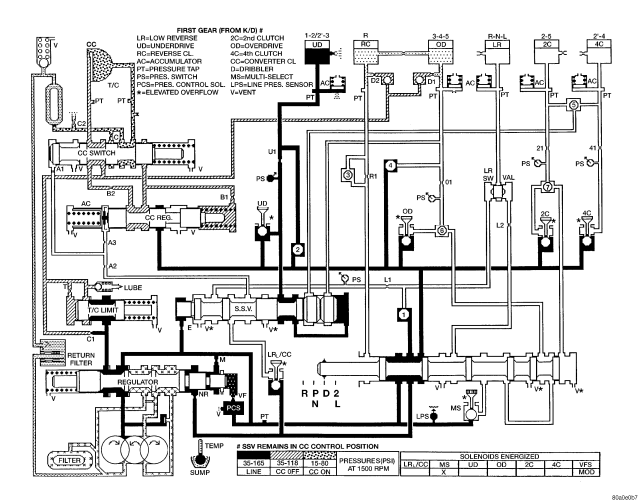

| HYDRAULIC FLOW IN FIRST GEAR (FROM K/D) |

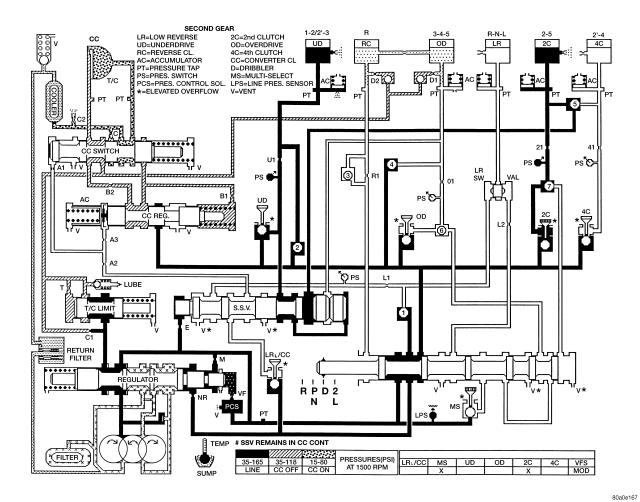

| HYDRAULIC FLOW IN SECOND GEAR |

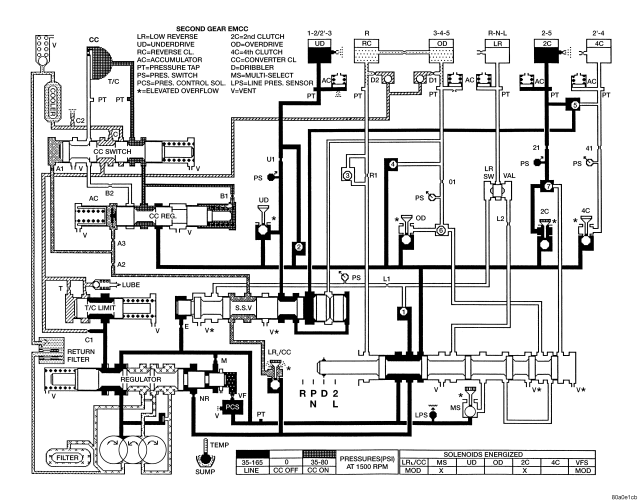

| HYDRAULIC FLOW IN SECOND GEAR EMCC |

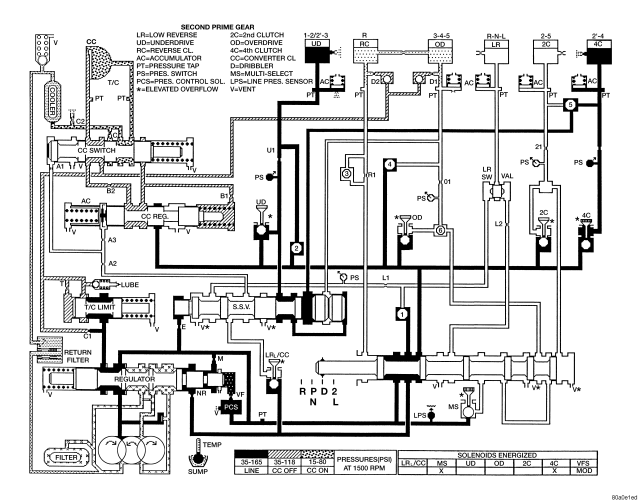

| HYDRAULIC FLOW IN SECOND PRIME GEAR |

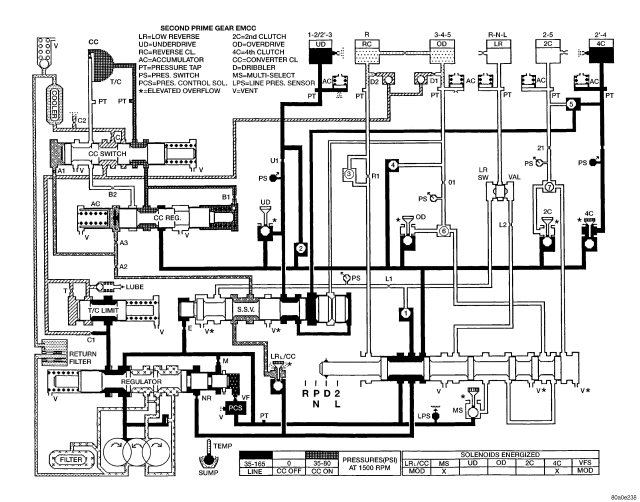

| HYDRAULIC FLOW IN SECOND PRIME GEAR EMCC |

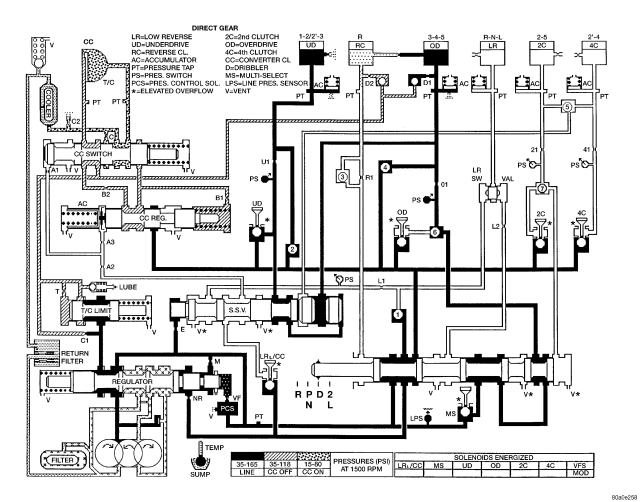

| HYDRAULIC FLOW IN DIRECT GEAR |

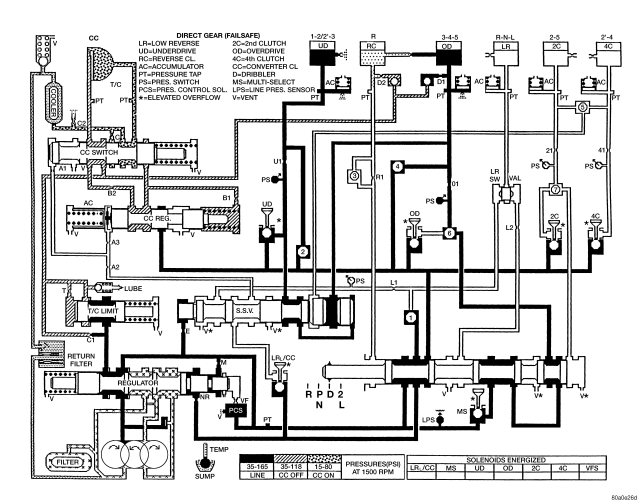

| HYDRAULIC FLOW IN DIRECT GEAR (FAILSAFE) |

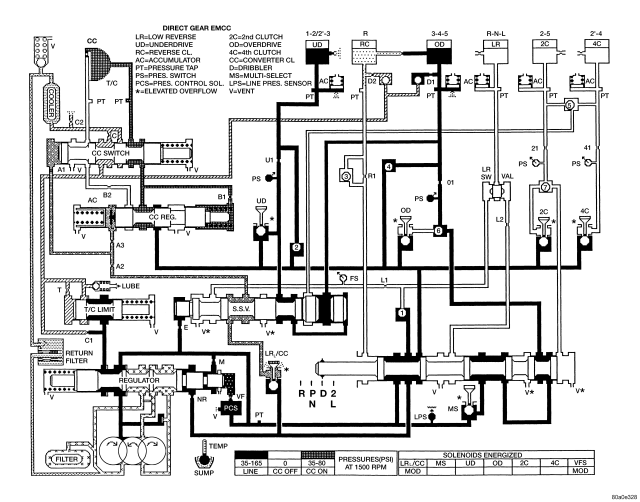

| HYDRAULIC FLOW IN DIRECT GEAR EMCC |

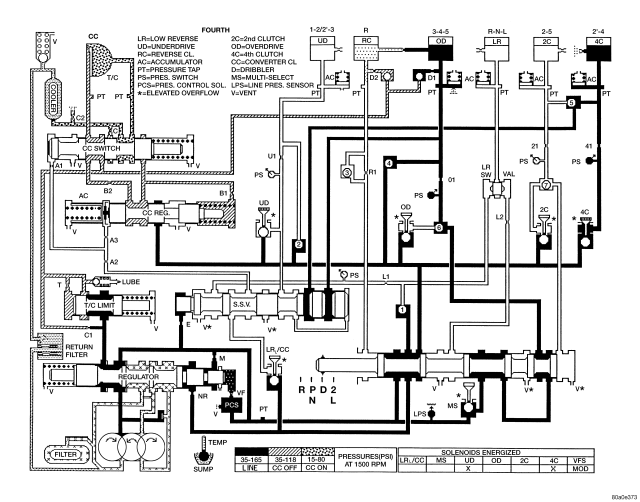

| HYDRAULIC FLOW IN FOURTH |

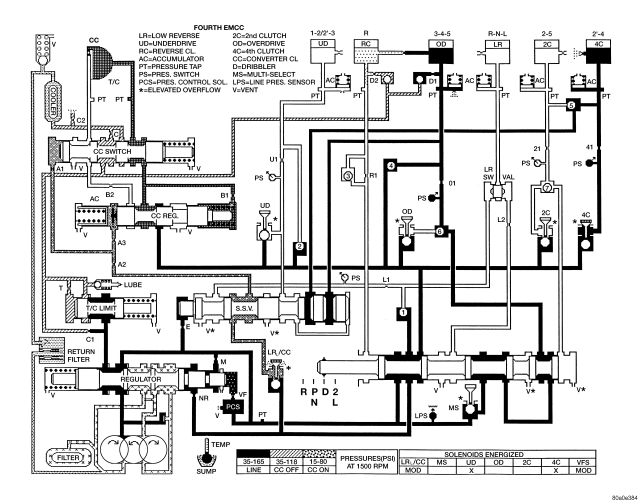

| HYDRAULIC FLOW IN FOURTH EMCC |

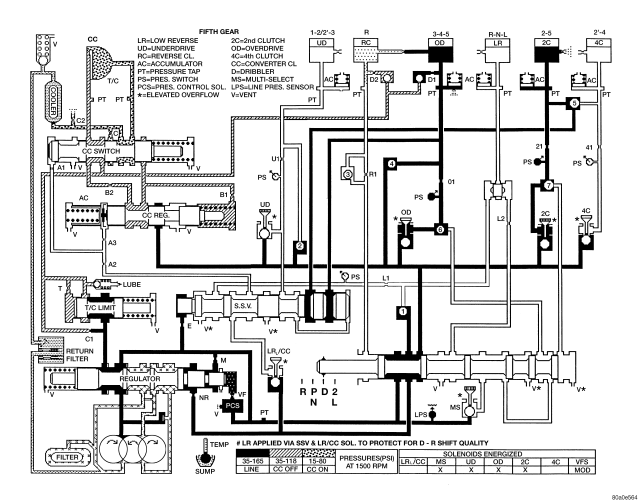

| HYDRAULIC FLOW IN FIFTH |

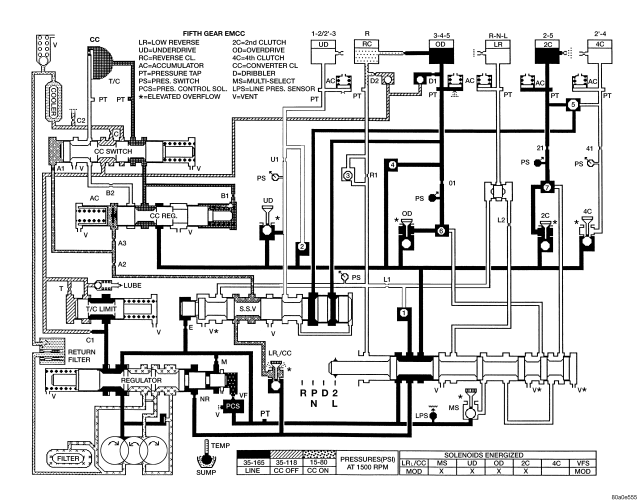

| HYDRAULIC FLOW IN FIFTH EMCC |

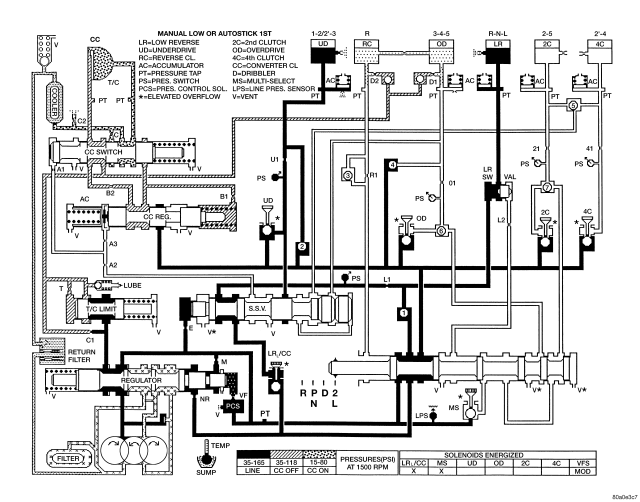

| HYDRAULIC FLOW IN MANUAL LOW OR AUTOSTICK 1ST |

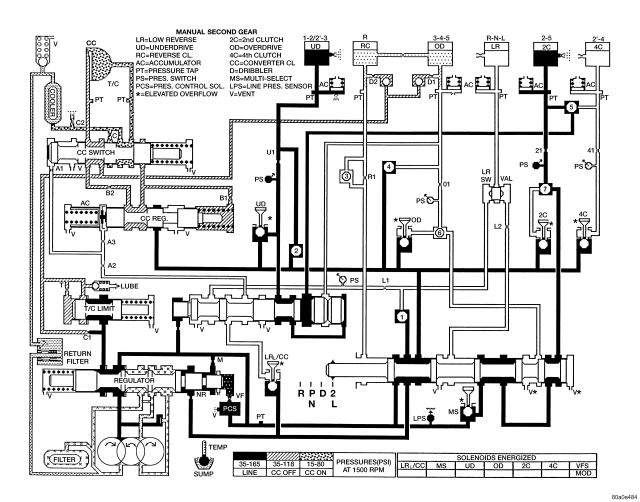

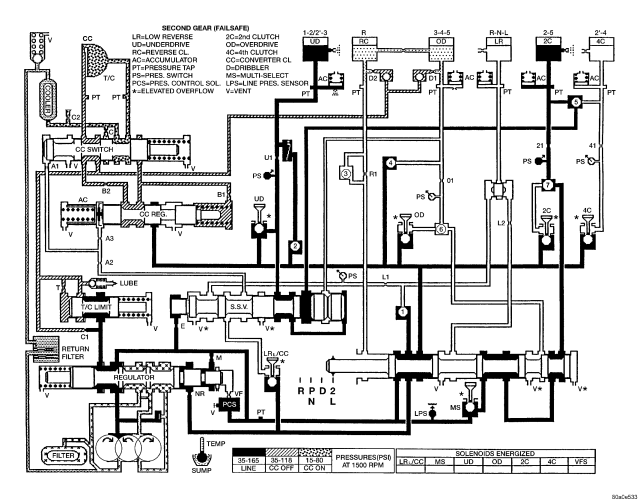

| HYDRAULIC FLOW IN MANUAL SECOND |
| HYDRAULIC FLOW IN MANUAL SECOND (FAILSAFE) |
