CHRYSLER PT CRUISER
MODEL YEAR(S
PT CRUISER 2004-2005
KEY T-HARNESS IMMOBILIZER
CHRKEY-1 N/A CHRYSLER'S TRANSPONDER ANTI-THEFT SYSTEM, See NOTE #1
PART COLOR LOCATION DIAGRAM

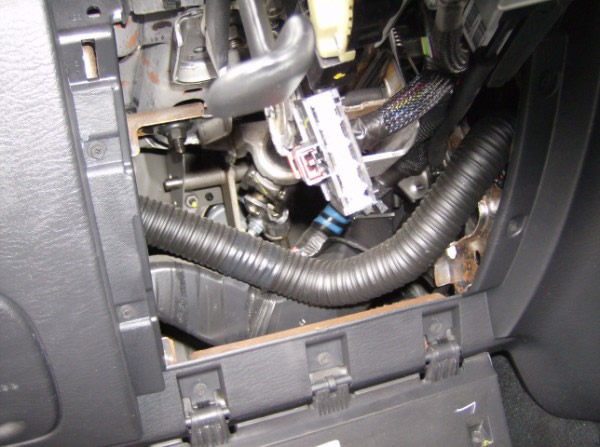

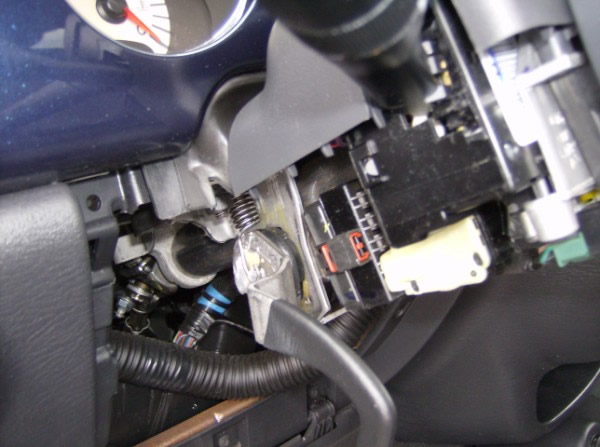

12 VOLT CONSTANT PINK/BLACK (+) and RED (+) IGNITION SWITCH HARNESS
STARTER YELLOW (+) IGNITION SWITCH HARNESS
STARTER 2 N/A
IGNITION 1 DARK BLUE (+) IGNITION SWITCH HARNESS
IGNITION 2 LIGHT GREEN/WHITE (+) (Use ONLY with AUTO STICK) IGNITION SWITCH HARNESS
IGNITION 3 N/A
ACCESSORY/HEATER BLOWER 1 BLACK/ORANGE (+) IGNITION SWITCH HARNESS
ACCESSORY/HEATER BLOWER 2 BLACK/WHITE (+) IGNITION SWITCH HARNESS
KEYSENSE N/A
PARKING LIGHTS ( - ) N/A
PARKING LIGHTS ( + ) BLACK/YELLOW (+) @ HEADLIGHT SWITCH or RKE Module pin 2, See NOTE #2
POWER LOCK WHITE/DARK GREEN (1-Wire Door Lock System), See NOTE #3 IN DRIVERS KICK PANEL or RKE, PIN 10, See NOTE #2 18164_PT-CRUISER_CHRYSLER PT CRUISER 1 WIRE JBS UNITS.pdf
POWER UNLOCK Same wire, See DIAGRAM See DIAGRAMS 18164_PT-CRUISER_CHRYSLER PT CRUISER 1 WIRE ALERT SHELBY UNITS.pdf
LOCK MOTOR WIRE N/A
DOOR TRIGGER See NOTE #4 IN EACH KICK PANEL or RKE Module pins 25 and 7, See DAIGRAM 26500_PT-CRUISER_(-) NEGATIVE DOOR PIN ISOLATION CIRCUIT.pdf
DOMELIGHT SUPERVISION YELLOW (-), (Requires #775 Relay) IN PASSENGER KICK PANEL, Harness to REAR of VEHICLE.
TRUNK RELEASE BROWN/LIGHT BLUE (-), (Requires #775 Relay) @ RKE Module Pin 14, See NOTE #2
SLIDING POWER DOOR N/A
HORN BLACK/RED (-) @ RKE Module, pin 18, See NOTE #2
TACH ANY wire NOT DARK GREEN/ORANGE (AC) @ any FUEL-INJECTOR or IGNITION COIL
WAIT TO START LIGHT N/A
BRAKE WHITE/TAN (+) @ SWITCH ABOVE BRAKE PEDAL
FACTORY ALARM DISARM DISARMS WITH UNLOCK, SINGLE PULSE
ANTI-THEFT CHRYSLER'S TRANSPONDER ANTI-THEFT SYSTEM, See NOTE #1 @ IGNITION SWITCH TUMBLER
NOTES
NOTE #1: This vehicle may be equipped with CHRYSLER'S ANTI-THEFT TRANSPONDER System

(GRAY IGNITION KEY), if so to remote start will require the 791 BYPASS MODULE and

an extra Ignition key, to order go to the SECURITY BYPASS MODULE PAGE on this

website.





NOTE #2: the RKE (Remote Keyless Entry) Module is located in the TOP CENTER of the DASH.







NOTE #3: This vehicle uses a 1-Wire Door Locking System, LOCK requires a (-)Negative thru a

3000 Ohm Resistor and UNLOCK requires a (-)Negative thru a 7200 Ohm Resistor,

and requires a double pulse to UNLOCK. Some units also require 2 extra relays part

#775, to connect, See DIAGRAM. You can also get a INTERFACE BYPASS MODULE the

Part # DB-ALL that will do this for you without adding extra relays and resistors, these

Modules will also do dome light supervision and trunk pop with nothing needed, to

order please go to the INTERFACE BYPASS MODULE Page on this website









NOTE #4: This vehicle has 2 Door Trigger wires a TAN (-) or TAN/BLUE (-) in the DRIVERS KICK

PANEL for the DRIVERS DOOR and a BLUE/ORANGE (-) in the PASSENGERS KICK PANEL

is for all other doors. When using an ALARM SYSTEM use both wires and DIODE

ISOLATE. See DIAGRAM
