VACUUM DIAGRAMS

Following are vacuum diagrams for most of the engine and emissions package combinations covered by this manual. Because vacuum circuits will vary based on various engine and vehicle options, always refer first to the vehicle emission control information label, if present. Should the label be missing, or should vehicle be equipped with a different engine from the vehicle's original equipment, refer to the diagrams below for the same or similar configuration.

If you wish to obtain a replacement emissions label, most manufacturers make the labels available for purchase. The labels can usually be ordered from a local dealer.

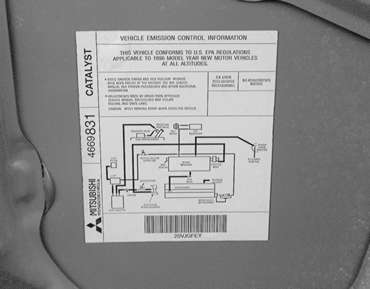

Fig. 1: The VECI label contains important information regarding your vehicle

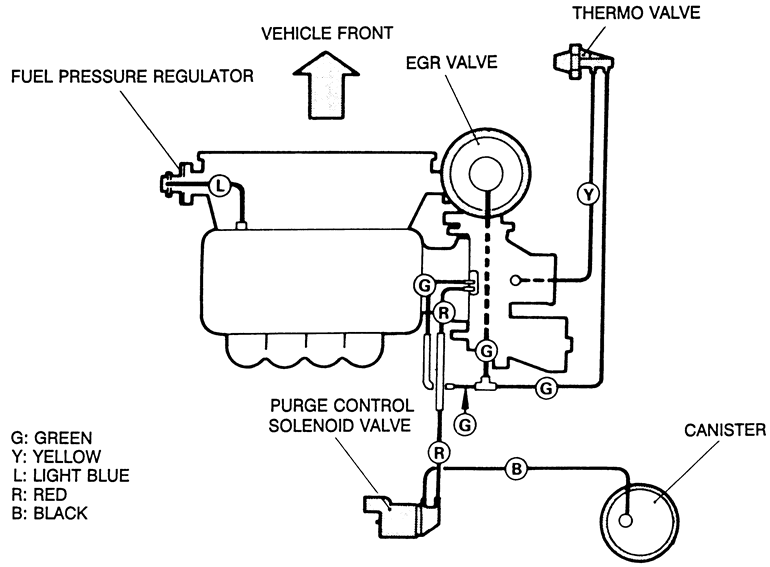

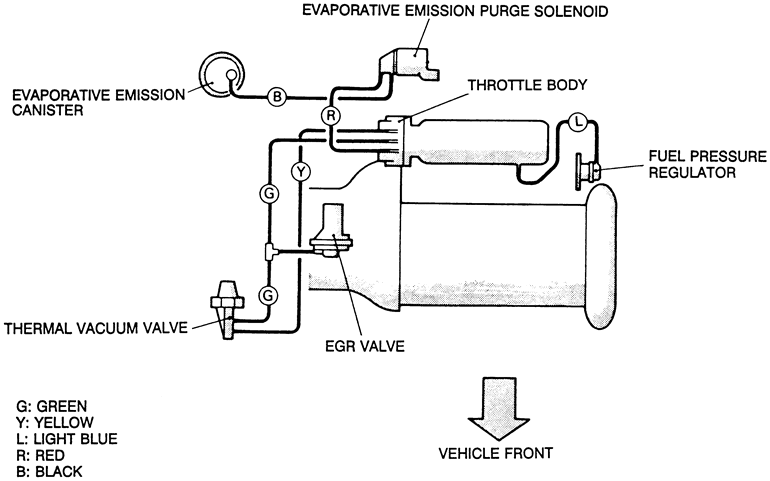

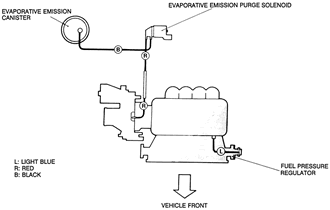

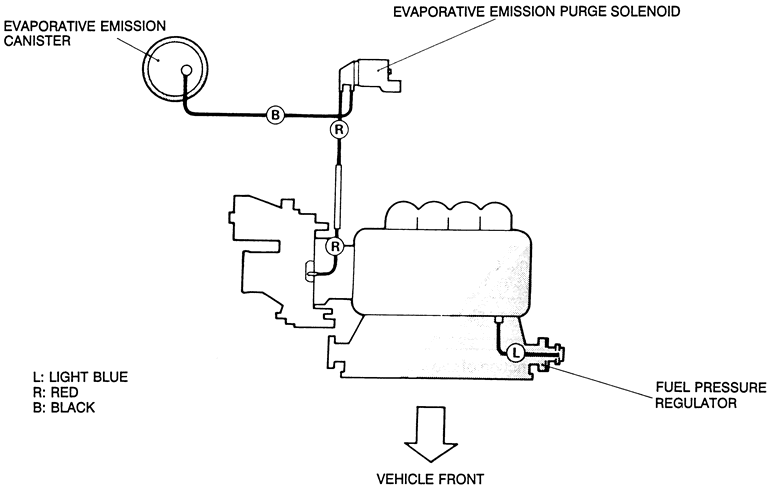

Fig. 2: Emission control system vacuum hose routing — 1990 1.8L engine, Federal

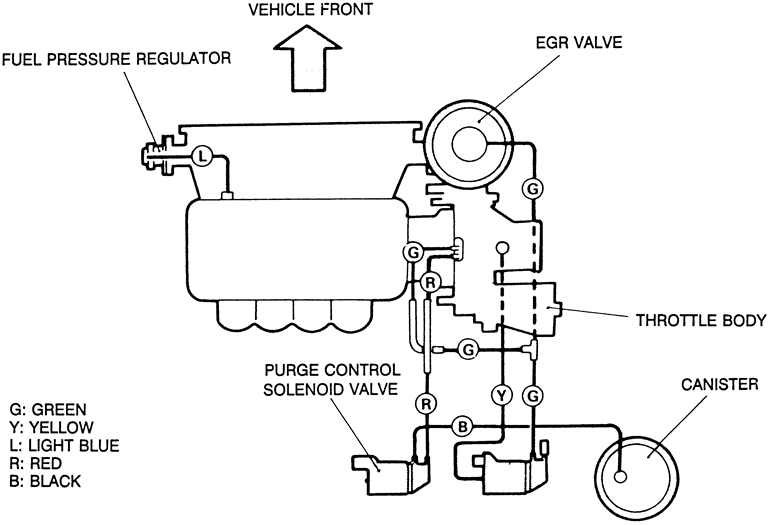

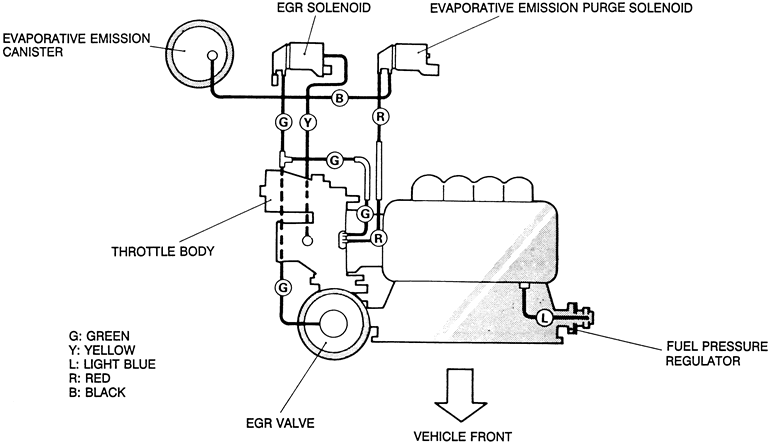

Fig. 3: Emission control system vacuum hose routing — 1990 1.8L engine, California

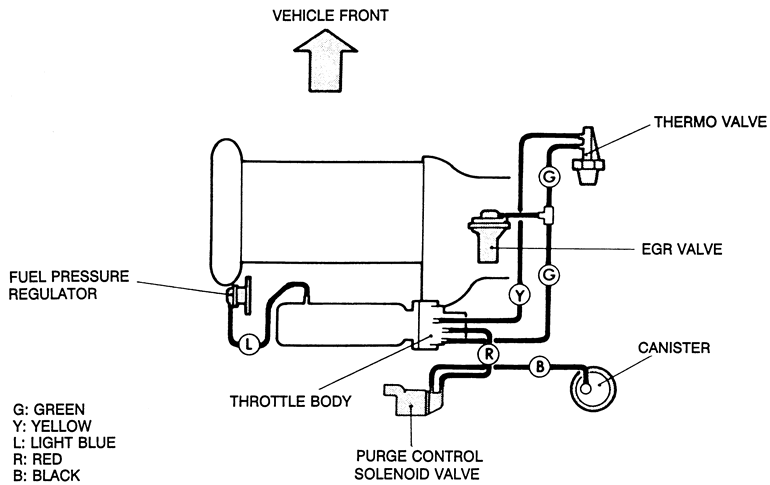

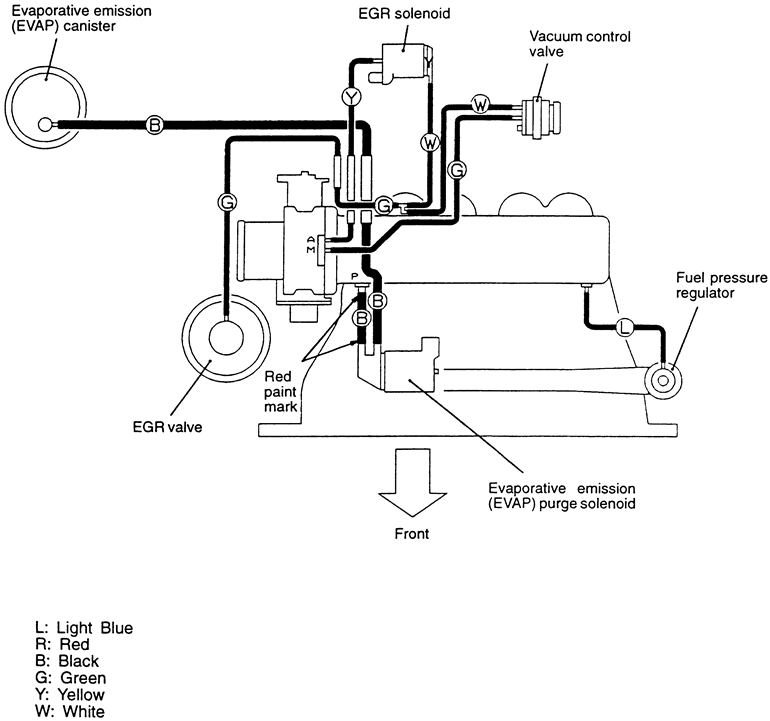

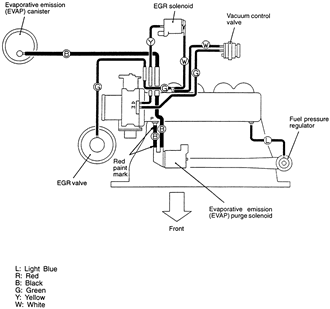

Fig. 4: Emission control system vacuum hose routing — 1990 2.0L non-turbo engine, Federal

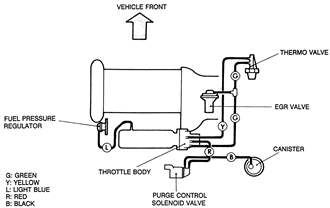

Fig. 5: Emission control system vacuum hose routing — 1990 2.0L non-turbo engine, California

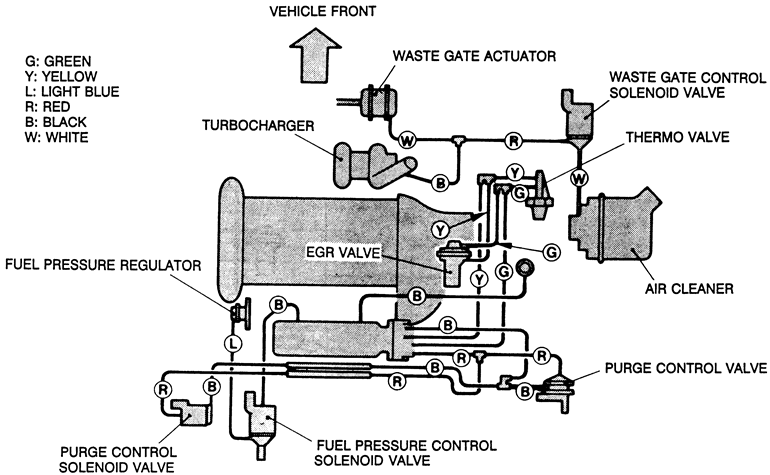

Fig. 6: Emission control system vacuum hose routing — 1990 2.0L turbo engine, Federal

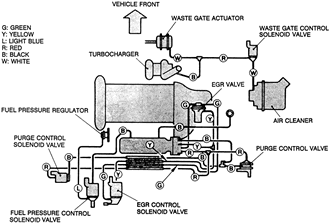

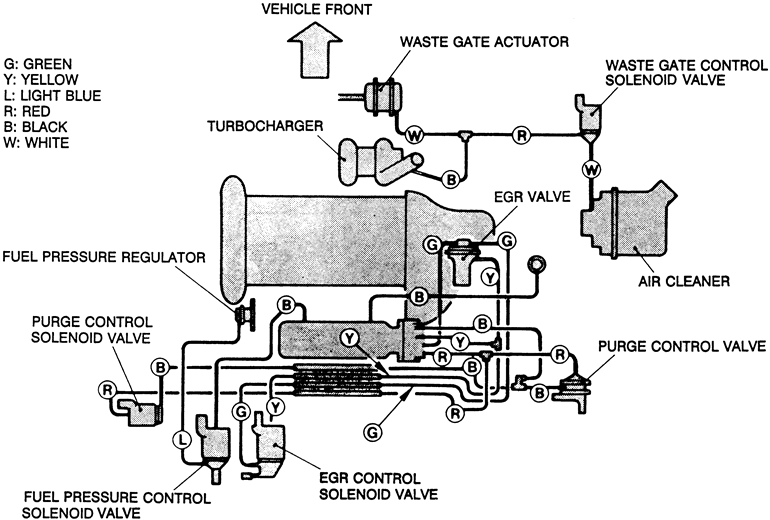

Fig. 7: Emission control system vacuum hose routing — 1990 2.0L turbo engine, California

Fig. 8: Emission control system vacuum hose routing — 1991–94 1.8L engine, Federal

Fig. 9: Emission control system vacuum hose routing — 1991–94 1.8L engine, California

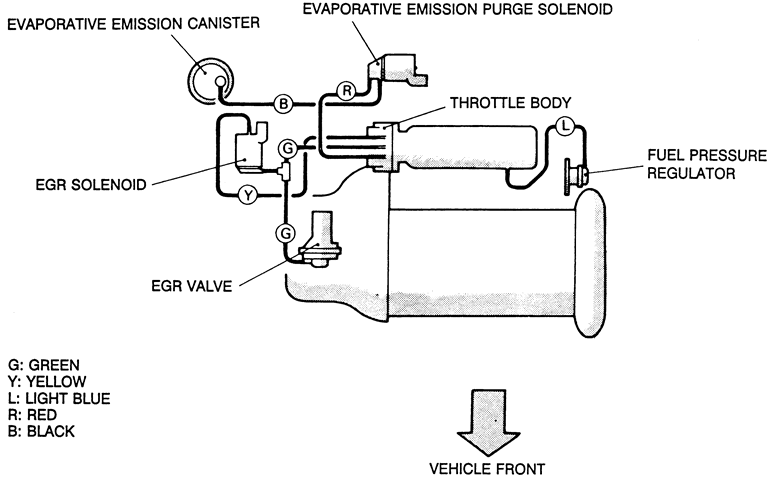

Fig. 10: Emission control system vacuum hose routing — 1991–94 2.0L non-turbo engine, Federal

Fig. 11: Emission control system vacuum hose routing — 1991–94 2.0L non-turbo engine, California

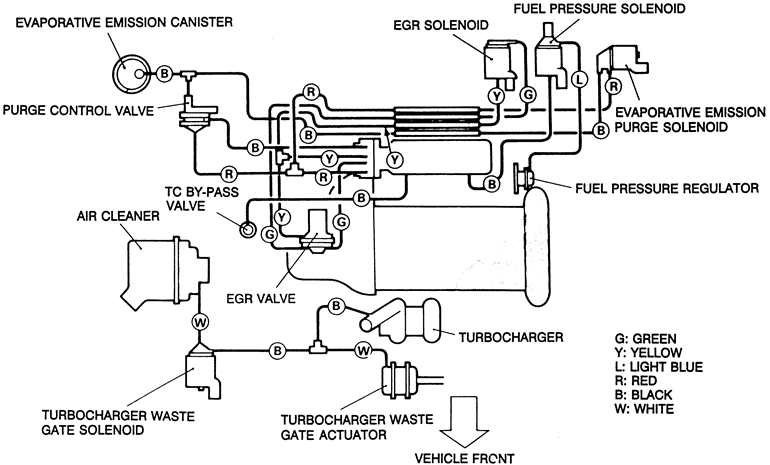

Fig. 12: Emission control system vacuum hose routing — 1991–94 2.0L turbo engine, Federal

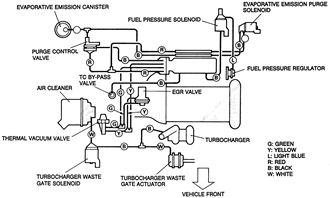

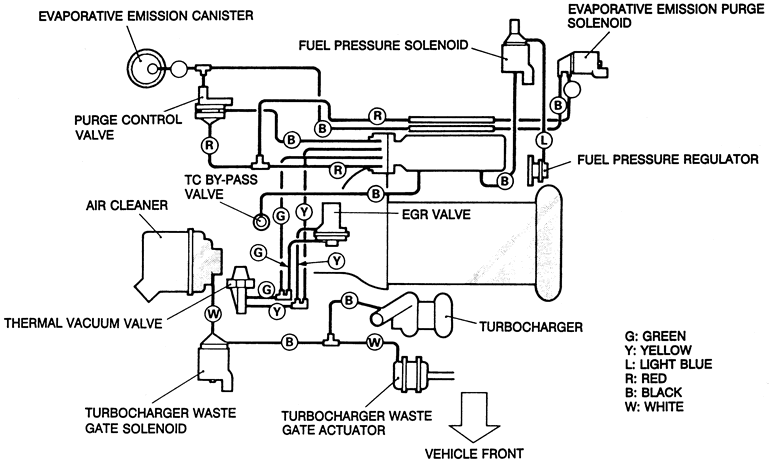

Fig. 13: Emission control system vacuum hose routing — 1991–94 2.0L turbo engine, California

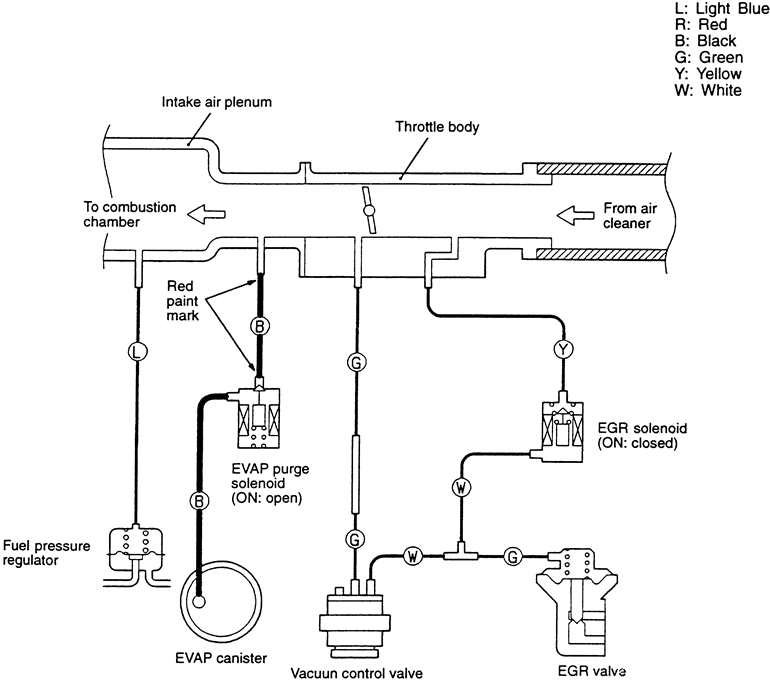

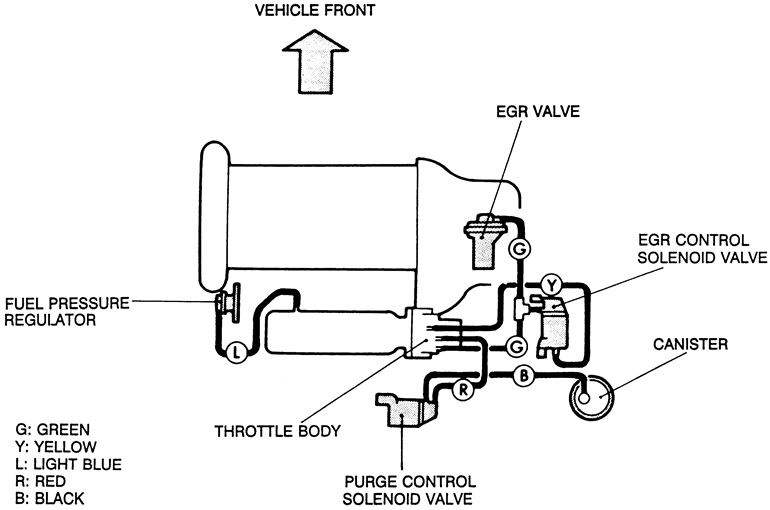

Fig. 14: Emission control system vacuum hose routing (1 of 2) — 1995–98 2.0L non-turbo engine

Fig. 15: Emission control system vacuum hose routing (2 of 2) — 1995–98 2.0L non-turbo engine

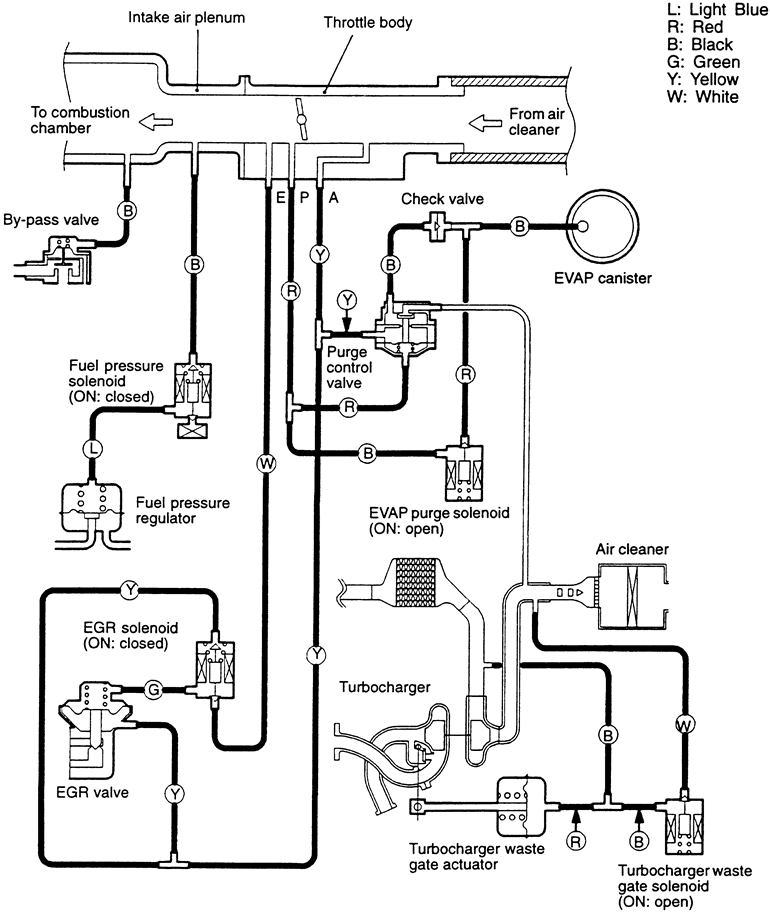

Fig. 16: Emission control system vacuum hose routing (1 of 2) — 1995–98 2.0L turbo engine

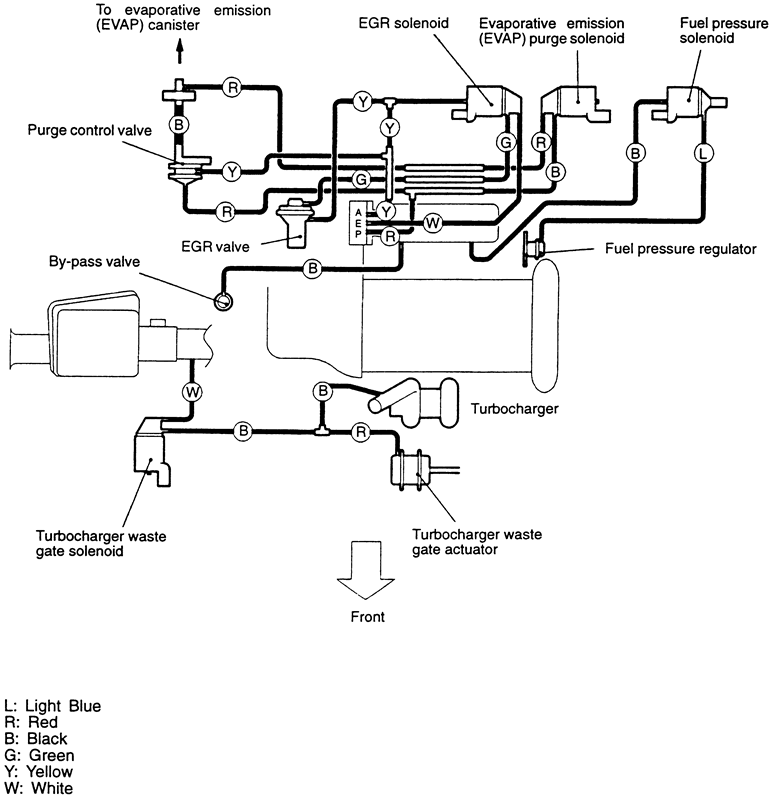

Fig. 17: Emission control system vacuum hose routing (2 of 2) — 1995–98 2.0L turbo engine

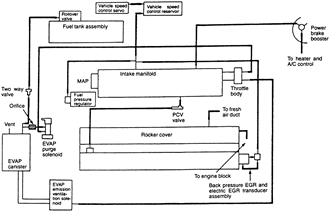

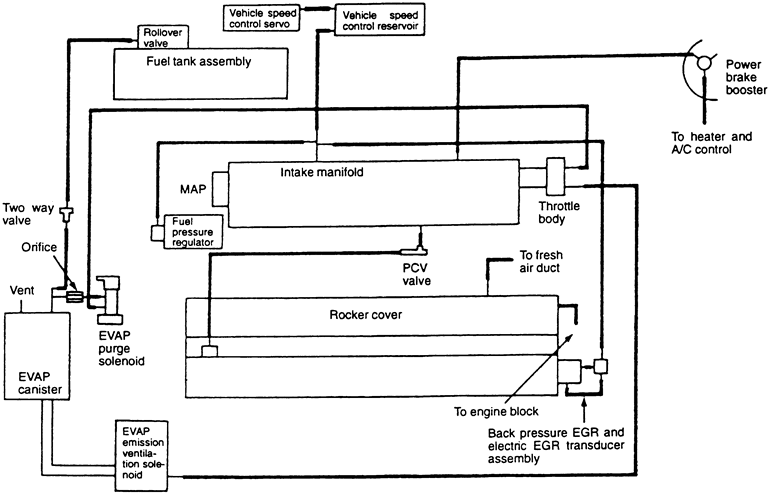

Fig. 18: Emission control system vacuum hose routing (1 of 2) — 2.4L engine

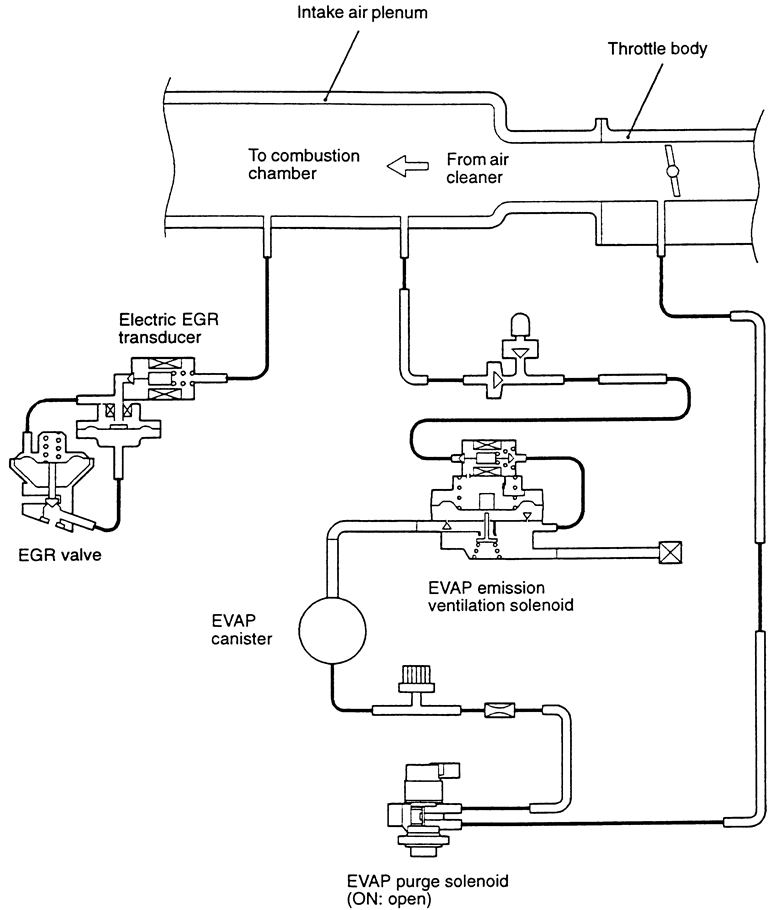

Fig. 19: Emission control system vacuum hose routing (2 of 2) — 2.4L engine
