Suzuki Vitara (LY) 2016-2017 · Service Manual Automatic Type · Schematic and Routing Diagram

Auto A/C and Additional Heater (If Equipped) System Circuit Diagram

Precautions: Precautions for Diagnosing Trouble · General safety (00)

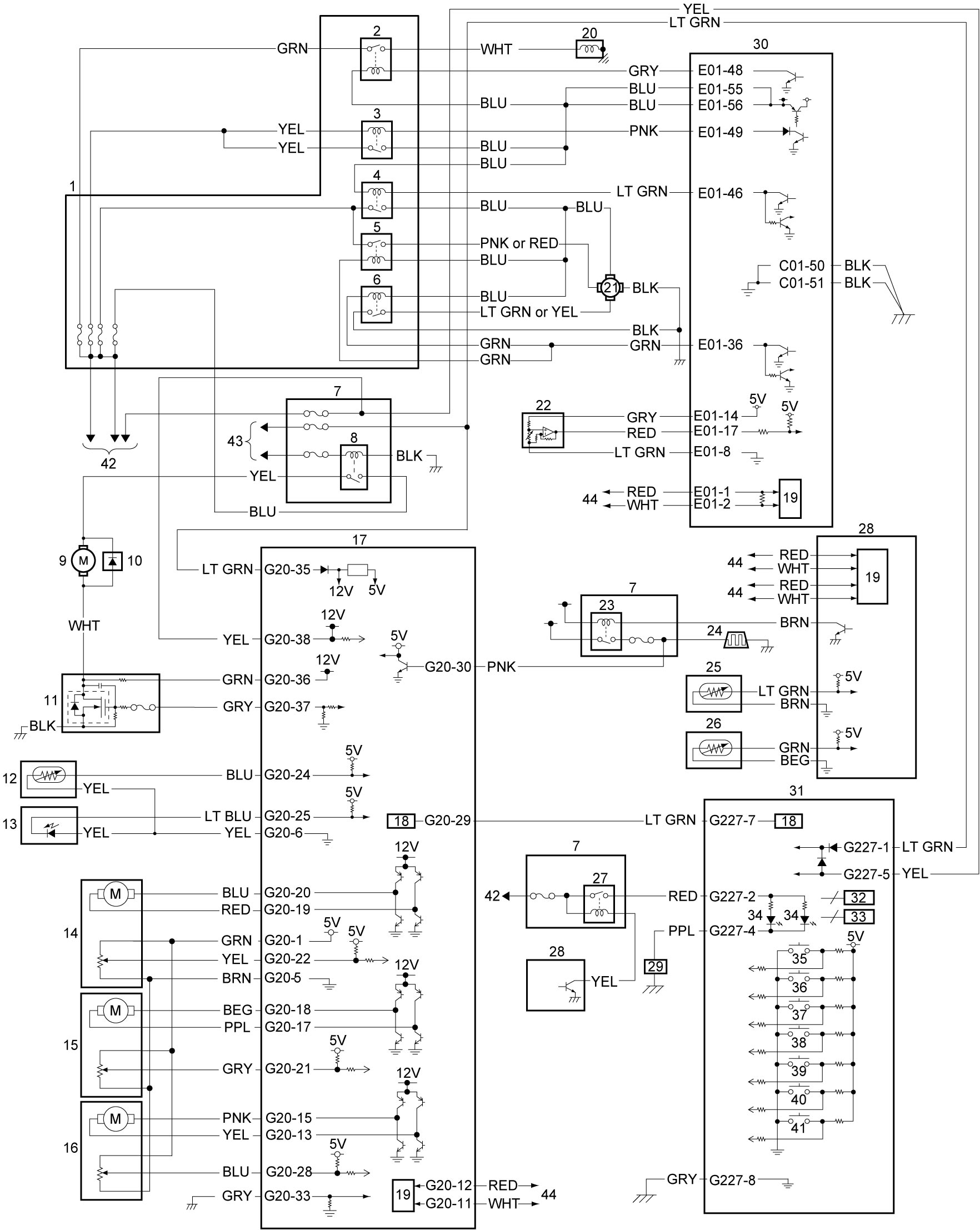

M16A Model
1. Relay box 16. Air intake control actuator 31. Auto A/C panel
2. A/C compressor relay 17. HVAC control module 32. Temperature selector
3. Main relay 18. LIN driver 33. Blower speed selector
4. Radiator cooling fan relay No.1 19. CAN driver 34. Illumination light
5. Radiator cooling fan relay No.2 20. Compressor 35. A/C switch
6. Radiator cooling fan relay No.3 21. Radiator cooling fan motor 36. Air intake switch
7. J/B 22. A/C refrigerant pressure sensor 37. “AUTO” switch
8. Blower motor relay 23. Rear defogger and mirror heater relay 38. “OFF” switch
9. Blower motor 24. Rear defogger 39. “MODE” (air flow) switch
10. Diode 25. Outside air temperature sensor 40. Defroster switch
11. Blower motor controller 26. Evaporator temperature sensor 41. Rear defogger switch
12. Inside air temperature sensor 27. Tail light relay 42. To continuous power supply
13. Sunload sensor 28. BCM 43. To ignition power supply
14. Temperature control actuator 29. Combination meter 44. To other control module and DLC connected by CAN
15. Air flow control actuator 30. ECM

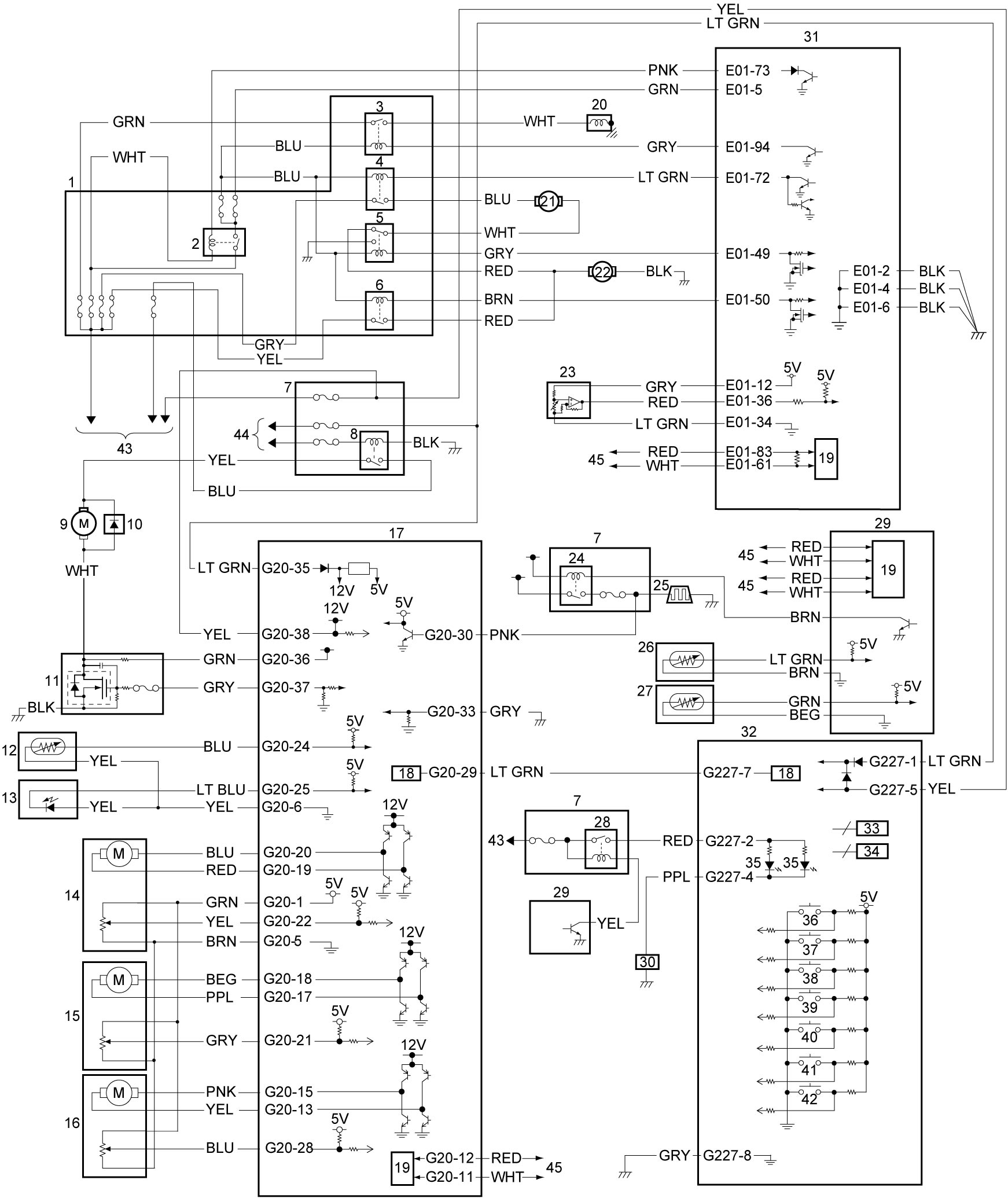

K14C Model
1. Relay box 16. Air intake control actuator 31. ECM
2. Main relay 17. HVAC control module 32. Auto A/C panel
3. A/C compressor relay 18. LIN driver 33. Temperature selector
4. Radiator cooling fan relay No.1 19. CAN driver 34. Blower speed selector
5. Radiator cooling fan relay No.2 20. Compressor 35. Illumination light
6. Radiator cooling fan relay No.3 21. Radiator cooling main fan motor 36. A/C switch
7. J/B 22. Radiator cooling sub fan motor 37. Air intake switch
8. Blower motor relay 23. A/C refrigerant pressure sensor 38. “AUTO” switch
9. Blower motor 24. Rear defogger and mirror heater relay 39. “OFF” switch
10. Diode 25. Rear defogger 40. “MODE” (air flow) switch
11. Blower motor controller 26. Outside air temperature sensor 41. Defroster switch
12. Inside air temperature sensor 27. Evaporator temperature sensor 42. Rear defogger switch
13. Sunload sensor 28. Tail light relay 43. To continuous power supply
14. Temperature control actuator 29. BCM 44. To ignition power supply
15. Air flow control actuator 30. Combination meter 45. To other control module and DLC connected by CAN

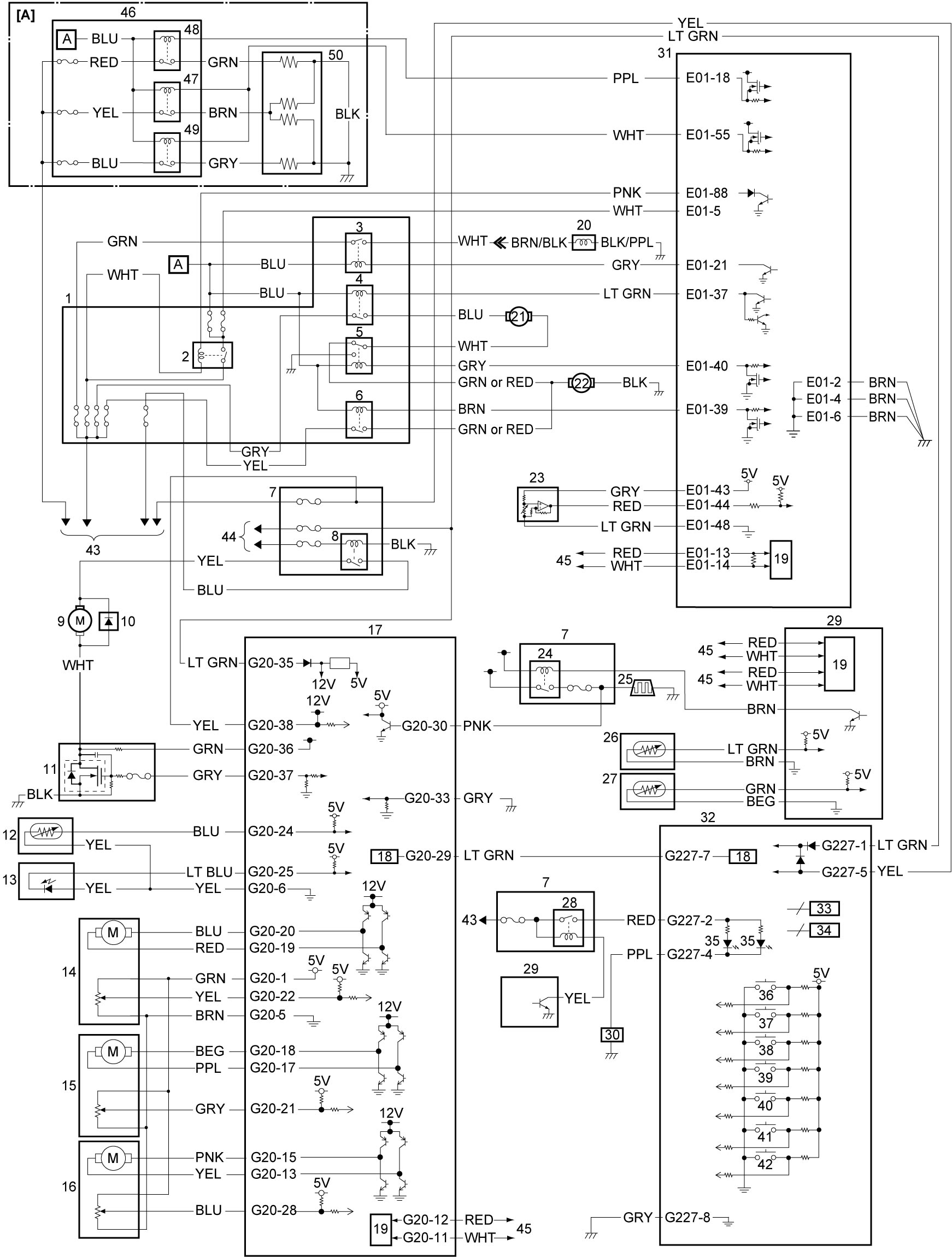

D16AA Model
[A]: Additional heater system circuit (if equipped) 17. HVAC control module 34. Blower speed selector
1. Relay box 18. LIN driver 35. Illumination light
2. Main relay 19. CAN driver 36. A/C switch
3. A/C compressor relay 20. Compressor 37. Air intake switch
4. Radiator cooling fan relay No.1 21. Radiator cooling main fan motor 38. “AUTO” switch
5. Radiator cooling fan relay No.2 22. Radiator cooling sub fan motor 39. “OFF” switch
6. Radiator cooling fan relay No.3 23. A/C refrigerant pressure sensor 40. “MODE” (air flow) switch
7. J/B 24. Rear defogger and mirror heater relay 41. Defroster switch
8. Blower motor relay 25. Rear defogger 42. Rear defogger switch
9. Blower motor 26. Outside air temperature sensor 43. To continuous power supply
10. Diode 27. Evaporator temperature sensor 44. To ignition power supply
11. Blower motor controller 28. Tail light relay 45. To other control module and DLC connected by CAN
12. Inside air temperature sensor 29. BCM 46. Sub fuse box
13. Sunload sensor 30. Combination meter 47. Additional heater relay No.1
14. Temperature control actuator 31. ECM 48. Additional heater relay No.2
15. Air flow control actuator 32. Auto A/C panel 49. Additional heater relay No.3
16. Air intake control actuator 33. Temperature selector 50. Additional heater assembly
