Suzuki Vitara (LY) 2016-2017 · Service Manual K14C ยท Schematic and Routing Diagram

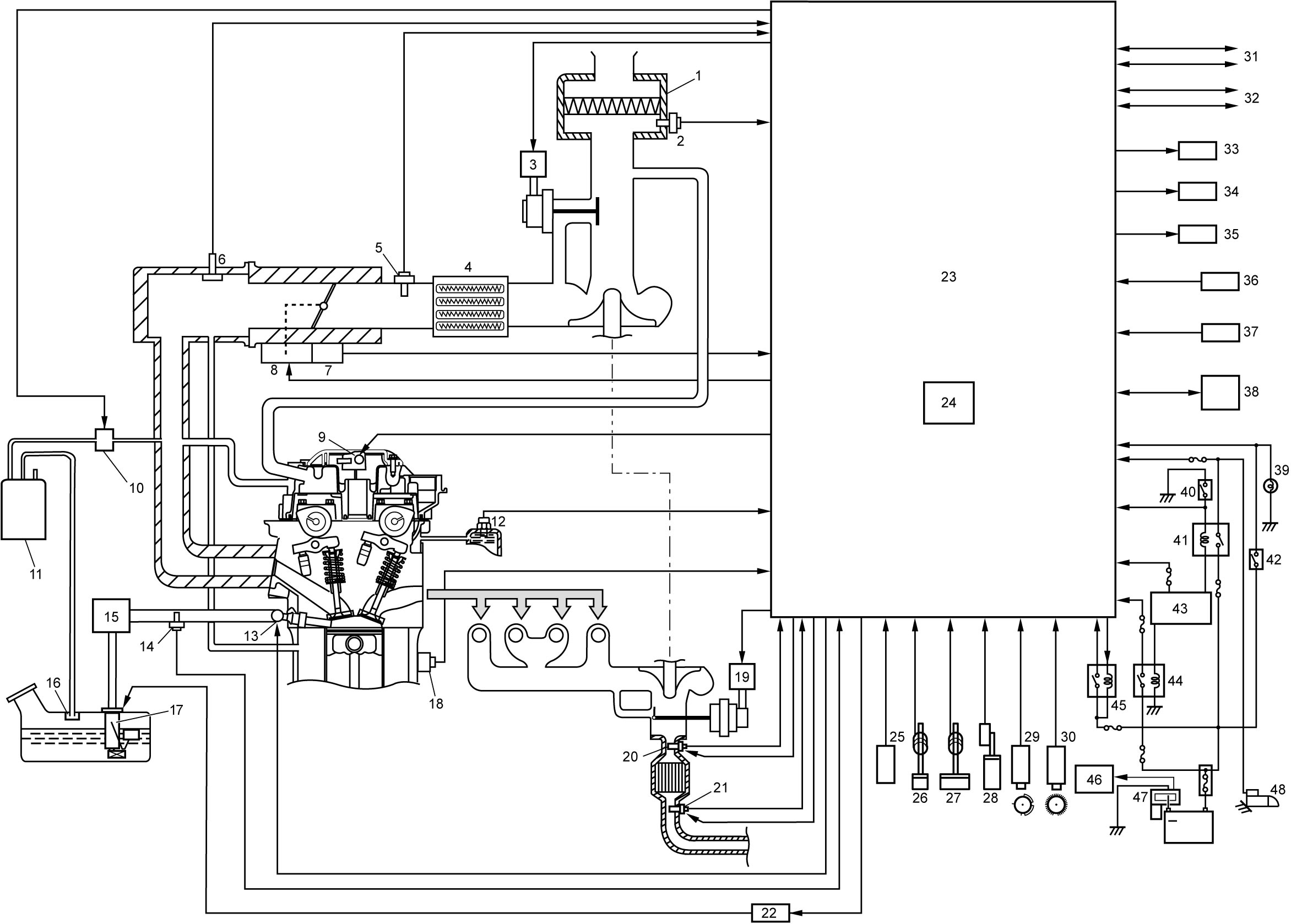

Engine and Emission Control System Diagram

Precautions: General safety (00)

1. Air cleaner 17. Fuel pump (with pressure regulator) 33. OCV
2. MAF sensor with IAT sensor-1 18. Knock sensor 34. Radiator cooling fan relay No.1, No.2 and No.3
3. ABV-VSV 19. WGV-VSV 35. A/C compressor relay
4. Intercooler 20. HO2S-1 36. Oil temperature sensor
5. Boost pressure sensor with IAT sensor-2 21. HO2S-2 37. A/C refrigerant pressure sensor
6. MAP sensor 22. Fuel pump relay 38. Generator
7. TP sensor 23. ECM 39. Brake light
8. Throttle actuator 24. Barometric pressure sensor 40. CPP No.1 switch (M/T model) or transmission range sensor (A/T model)
9. Ignition coil assembly 25. Cruise control switch 41. Starting motor control relay
10. EVAP canister purge valve 26. CPP No.2 switch (M/T model) 42. Brake light switch
11. EVAP canister 27. Brake switch 43. Keyless start control module
12. ECT sensor 28. APP sensor 44. IG1 relay
13. Fuel injector 29. CMP sensor 45. Main relay
14. Fuel pressure sensor 30. CKP sensor 46. ENG A-STOP control module (ENG A-STOP model)
15. High pressure fuel pump 31. To other control modules and sensor connected by CAN 47. Electric load current sensor
16. Fuel cut valve 32. TCM (A/T model) 48. Starting motor
