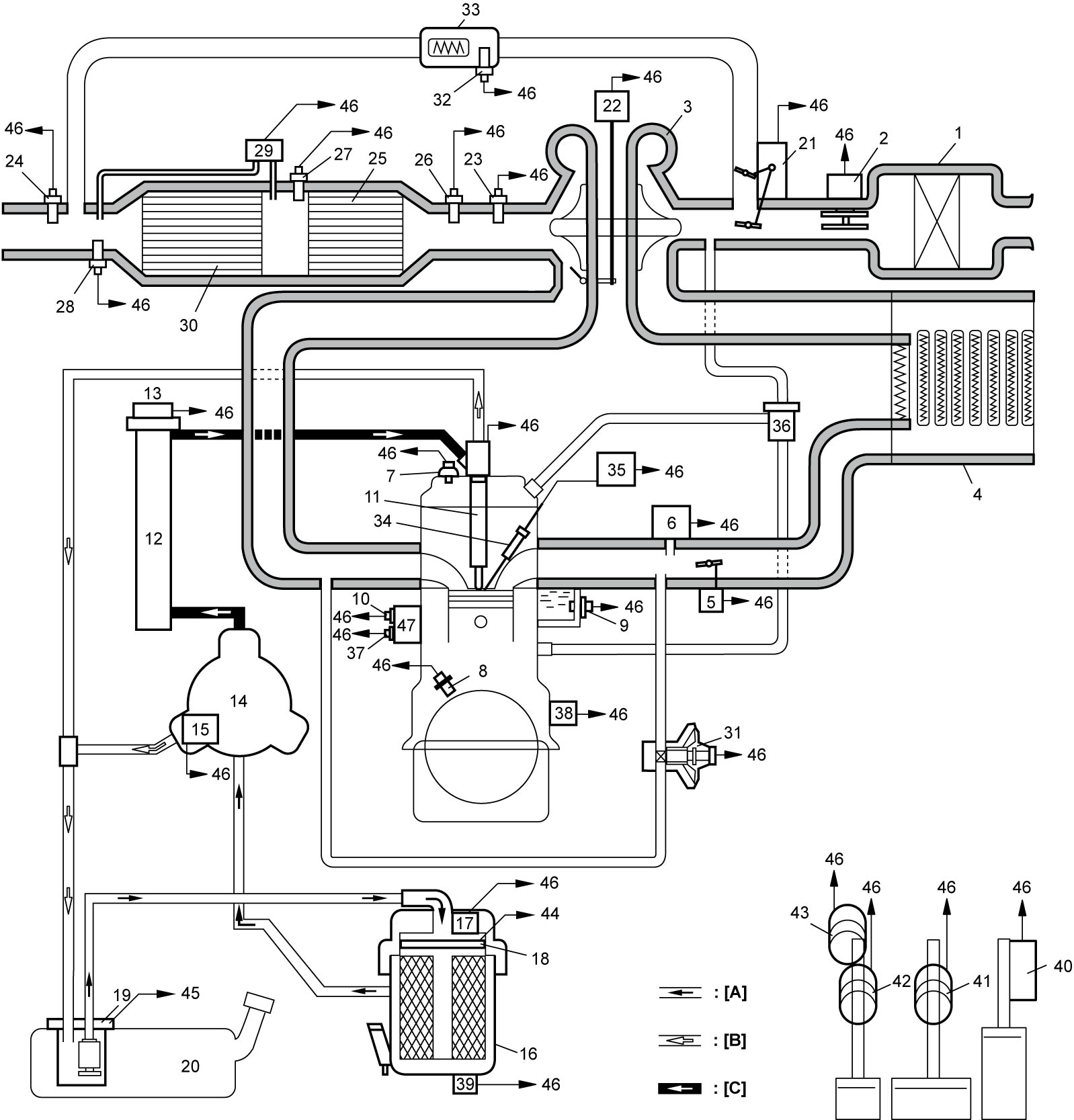

Electronic Control System Diagram

Precautions: General safety (00)

[A]: Fuel feed line 15. Fuel flow actuator 32. EGT sensor-4
[B]: Fuel return line 16. Fuel filter 33. EGR cooler
[C]: Fuel high pressure line 17. Fuel temperature sensor 34. Glow plug
1. Air cleaner 18. Fuel heater 35. Glow plug control module
2. MAF sensor with IAT sensor-1 19. Fuel pump 36. Oil separator
3. Turbocharger with exhaust manifold 20. Fuel tank 37. Oil pressure switch-2
4. Intercooler 21. EGR-2 valve 38. VDOP solenoid valve
5. Inlet throttle valve 22. Turbocharger actuator 39. Fuel filter water detection sensor
6. Boost pressure sensor with IAT sensor-2 23. A/F sensor-1 40. APP sensor
7. CMP sensor 24. A/F sensor-2 41. Brake light switch / brake switch
8. CKP sensor 25. Catalytic converter 42. CPP switch No.2
9. ECT sensor 26. EGT sensor-1 43. CPP switch No.1
10. Oil pressure switch-1 27. EGT sensor-2 44. To fuel heater relay
11. Fuel injector 28. EGT sensor-3 45. To fuel pump relay
12. Common rail 29. DPF® differential pressure sensor 46. To ECM
13. Fuel pressure sensor 30. DPF® 47. Heat exchanger No.1
14. High pressure pump 31. EGR-1 valve
