DTC B1102 / B1103 / B1105 / B1106 / B1107

Precautions: Precautions for Diagnosing Trouble · Precautions for Replacing Remote Controller · Precautions for Remote Controller Disposal · Precautions for Replacing Keyless Start Control Module · Precautions for Control Systems · General safety (00)

DTC Detecting Condition and Trouble Area
DTC detecting condition Trouble area
B1102: Mid Inside Antenna
Mid inside antenna ON signal is detected 3 times continuously.
•Each inside antenna circuit / connector
•Each inside antenna
•Each outside antenna circuit / connector
•Each outside antenna
•Keyless start control module
B1103: Rear Inside Antenna
Rear inside antenna ON signal is detected 3 times continuously.
B1105: Driver Side Outside Antenna
Driver side outside antenna ON signal is detected 3 times continuously.
B1106: Passenger Side Outside Antenna
Passenger side outside antenna ON signal is detected 3 times continuously.
B1107: Rear Outside Antenna
Rear outside antenna ON signal is detected 3 times continuously.

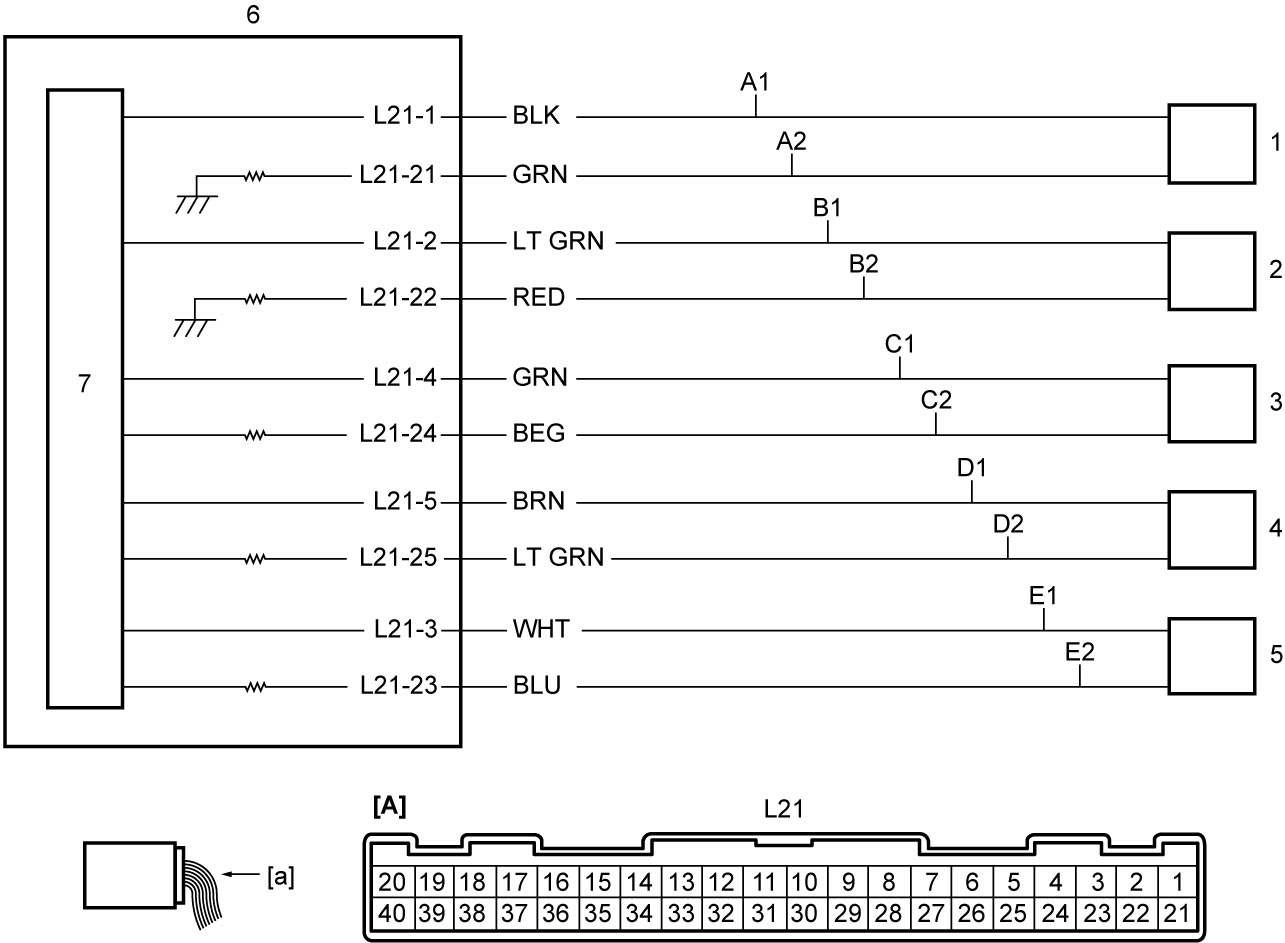

Circuit Diagram
[A]: Keyless start control module connector (View: [a]) C2: Diver side outside antenna signal circuit 2 2. Rear inside antenna
A1: Mid inside antenna signal circuit 1 D1: Passenger side outside antenna signal circuit 1 3. Driver side outside antenna
A2: Mid inside antenna signal circuit 2 D2: Passenger side outside antenna signal circuit 2 4. Passenger side outside antenna
B1: Rear inside antenna signal circuit 1 E1: Rear outside antenna signal circuit 1 5. Rear outside antenna
B2: Rear inside antenna signal circuit 2 E2: Rear outside antenna signal circuit 2 6. Keyless start control module
C1: Diver side outside antenna signal circuit 1 1. Mid inside antenna 7. Antenna circuit
DTC Confirmation Procedure
1)Set ignition “ON”.
2)Close all doors.
3)Open a door for more than 4 seconds.
DTC Troubleshooting
Step Action Yes No
1
Antenna circuit check
1)Check that ignition is “OFF”.
2)Disconnect related antenna and “L21” connectors.
3)Check for proper terminal connection to antenna and “L21” connectors.
4)If connections are OK, check the following points.
•Resistance of “A1” and “A2”, “B1” and “B2”, “C1” and “C2”, “D1” and “D2” or “E1” and “E2” circuits: less than 1 Ω
•Resistance between each of “A1” and “A2”, “B1” and “B2”, “C1” and “C2”, “D1” and “D2” or “E1” and “E2” circuits and ground: infinity
•Resistance between “A1” and “A2” circuit terminals at mid inside antenna connector: infinity
•Resistance between “B1” and “B2” circuit terminals at rear inside antenna connector: infinity
•Resistance between “C1” and “C2” circuit terminals at driver side outside antenna connector: infinity
•Resistance between “D1” and “D2” circuit terminals at passenger side outside antenna connector: infinity
•Resistance between “E1” and “E2” circuit terminals at rear outside antenna connector: infinity
•Voltage of “A1” and “A2”, “B1” and “B2”, “C1” and “C2”, “D1” and “D2” or “E1” and “E2” circuits: approx. 0 V (when ignition is “ON”)
Is check result OK?
Go to Step 2.
Repair or replace defective wire harness.
2
Antenna check
1)Check antenna related to DTC. icon
Is check result OK?
Replace keyless start control module and recheck DTC. icon
Replace defective antenna.
•Mid inside antenna: icon
•Rear inside antenna: icon
•Driver side / passenger side outside antenna: icon
•Rear outside antenna: icon
