Select Lever Assembly Removal and Installation
Precautions: Precautions for Diagnosing Trouble · Precautions for Disassembly and Reassembly · Precautions for Transmission / Transaxle · General safety (00)
Removal
1)Disconnect negative (–) cable at battery.

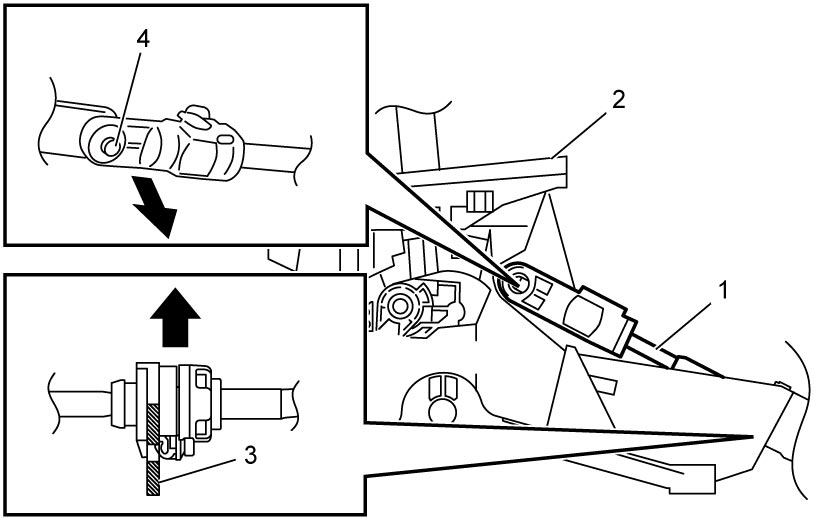

3)Disconnect select cable (1) from select lever assembly (2) as shown in figure.
4)For ignition switch model, disconnect key interlock cable end and detach cable casing cap from select lever assembly.
5)Disconnect select lever connector.
Installation
Reverse removal procedure noting the following points.

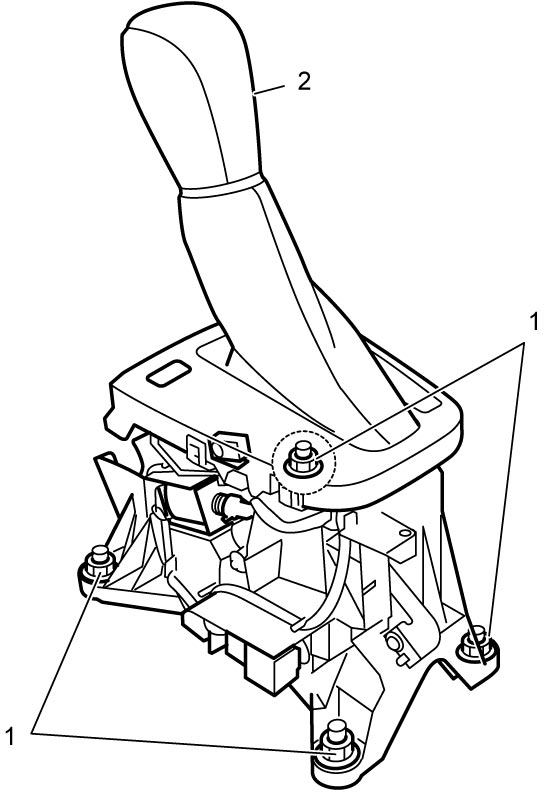

•Tighten select lever nuts to specified torque.
•After installing select lever assembly, adjust select cable.
•After installing select lever assembly, check that ignition can be turned from “ON” to “OFF” when releasing select lever button in P range and that ignition cannot be turned from “ON” to “OFF” when releasing select lever button in N range.
•After installing select lever assembly, check select lever operation.
•After installing select lever assembly, adjust select cable.
•After installing select lever assembly, check that ignition can be turned from “ON” to “OFF” when releasing select lever button in P range and that ignition cannot be turned from “ON” to “OFF” when releasing select lever button in N range.
•After installing select lever assembly, check select lever operation.
