Suzuki Vitara (LY) 2016-2017 · Service Manual Repair Instructions

A/T Assembly Components

Precautions: Precautions for Diagnosing Trouble · Precautions for Disassembly and Reassembly · Precautions for Transmission / Transaxle · General safety (00)

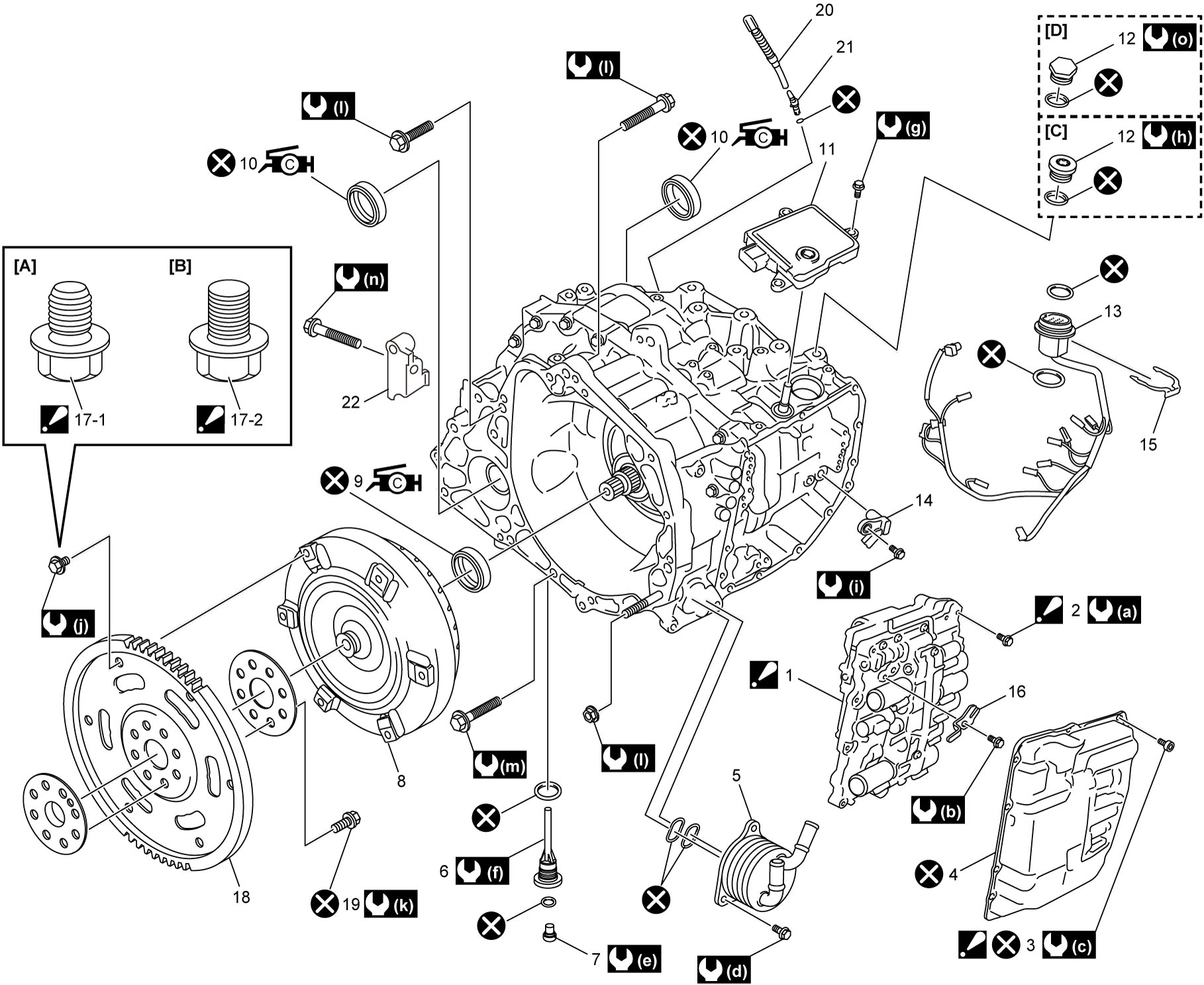

Outer Parts and Valve Body
[A]: Positioning type 12. ATF filler plug icon: 21 N·m (2.1 kgf-m, 15.5 lbf-ft)
[B]: Standard type 13. Solenoid harness with ATF temperature sensor icon: 7.5 N·m (0.76 kgf-m, 5.5 lbf-ft)
[C]: Torx® type 14. Input shaft speed sensor icon: 47 N·m (4.8 kgf-m, 35.0 lbf-ft)
[D]: Hexagon head type 15. Solenoid harness lock plate icon: 25 N·m (2.5 kgf-m, 18.5 lbf-ft)
icon1. Valve body assembly
: Do not disassemble.
16. ATF temperature clamp icon: 39 N·m (4.0 kgf-m, 29.0 lbf-ft)
icon2. Valve body bolt
: For tightening order, refer to “Installation” under Valve Body Assembly Removal and Installation.
icon17-1. Drive plate to torque converter No.1 bolt
: For tightening order, refer to “Remounting” under A/T Assembly Dismounting and Remounting (M16A Model).
: For tightening order, refer to “Remounting” under A/T Assembly Dismounting and Remounting (K14C Model).
icon: 5.4 N·m (0.55 kgf-m, 4.0 lbf-ft)
icon3. Transaxle side oil pan bolt
: For tightening order, refer to “Installation” under Valve Body Assembly Removal and Installation.
icon17-2. Drive plate to torque converter No.2 bolt
: For tightening order, refer to “Remounting” under A/T Assembly Dismounting and Remounting (M16A Model).
: For tightening order, refer to “Remounting” under A/T Assembly Dismounting and Remounting (K14C Model).
icon: 23 N·m (2.3 kgf-m, 17.0 lbf-ft)
4. Transaxle side oil pan 18. Drive plate icon: 75 N·m (7.6 kgf-m, 55.5 lbf-ft)
5. ATF cooler 19. Drive plate bolt icon: 94 N·m (9.6 kgf-m, 69.5 lbf-ft)
6. ATF drain plug 20. Breather hose icon: 55 N·m (5.6 kgf-m, 40.5 lbf-ft)
7. ATF over flow plug 21. Breather plug icon: 88 N·m (9.0 kgf-m, 65.0 lbf-ft)
8. Torque converter 22. Transmission and transfer stiffener (4WD model) icon: 37 N·m (3.8 kgf-m, 27.5 lbf-ft)
icon9. Oil pump oil seal
: Apply grease 99000-25030 to oil seal lip.
icon: 10 N·m (1.0 kgf-m, 7.5 lbf-ft) icon: Do not reuse.
icon10. Differential side oil seal
: Apply grease 99000-25030 to oil seal lip.
icon: 7.0 N·m (0.71 kgf-m, 5.5 lbf-ft)
11. TCM icon: 13 N·m (1.3 kgf-m, 9.5 lbf-ft)

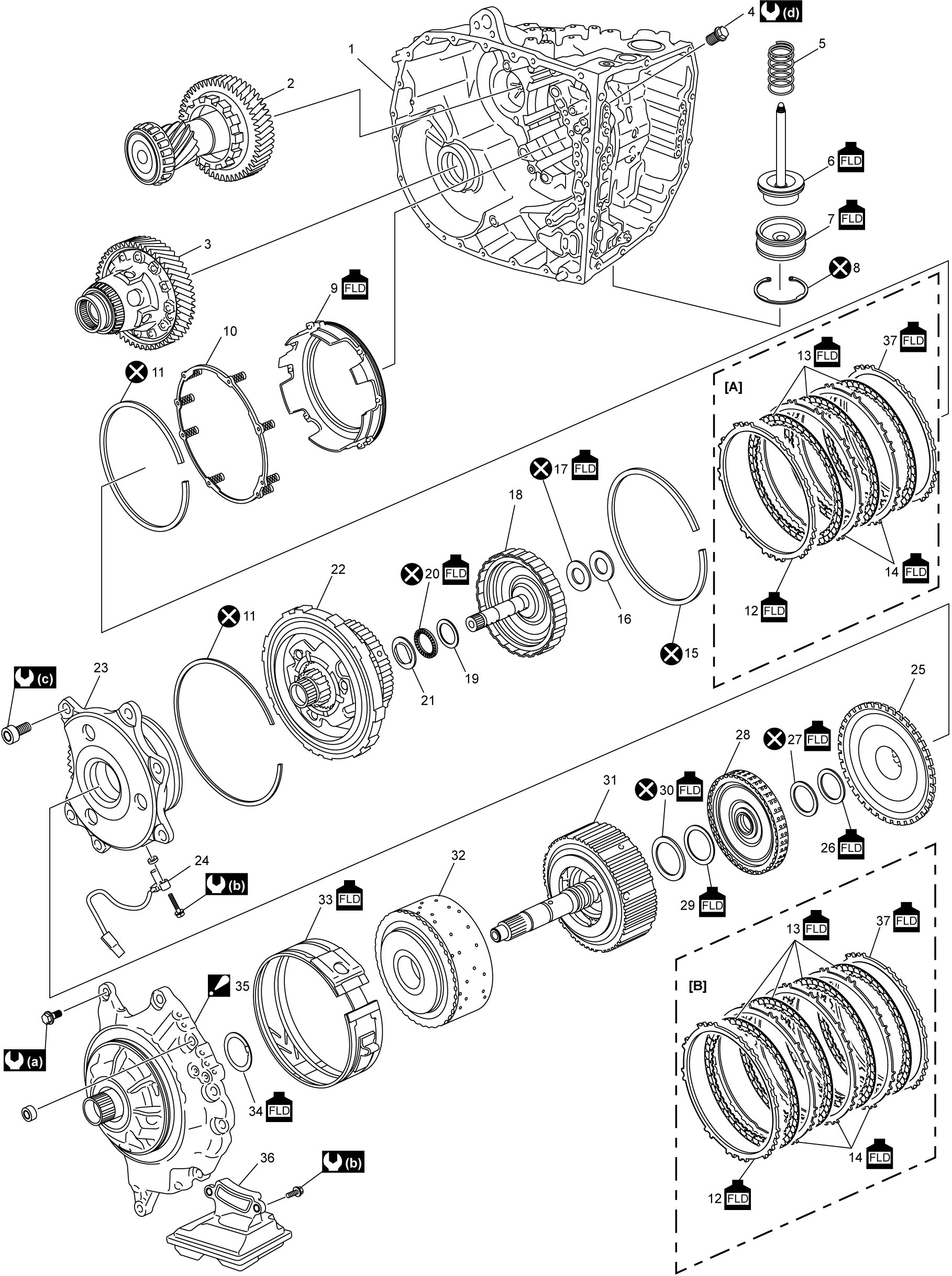

Inner Parts
[A]: M16A model 14. 1st and reverse brake separator plate 29. Input shaft thrust bearing race
[B]: K14C model 15. 1st and reverse brake snap ring No.1 30. Input shaft thrust bearing
1. Transaxle case 16. Direct clutch thrust bearing race 31. Front planetary gear assembly and input shaft
2. Pinion and counter driven gear assembly 17. Direct clutch thrust bearing 32. Reverse clutch assembly
3. Differential assembly 18. Direct clutch assembly 33. B1 brake band
4. B1 brake band anchor bolt 19. Rear planetary sun gear No.2 thrust bearing race No.2 34. Oil pump thrust washer
5. B1 brake piston spring 20. Rear planetary sun gear No.2 thrust bearing icon35. Oil pump assembly
: For components, refer to Oil Pump Assembly Components.
6. B1 brake piston 21. Rear planetary sun gear No.2 thrust bearing race No.1 36. Oil strainer assembly
7. B1 brake piston cover 22. Rear planetary gear assembly and one-way clutch 37. 1st and reverse brake retaining plate No.2
8. B1 brake piston cover snap ring 23. Counter drive gear assembly icon: 25 N·m (2.5 kgf-m, 18.5 lbf-ft)
9. 1st and reverse brake piston 24. Output shaft speed sensor icon: 5.4 N·m (0.55 kgf-m, 4.0 lbf-ft)
10. 1st and reverse brake return spring 25. Sun gear input drum icon: 62 N·m (6.3 kgf-m, 46.0 lbf-ft)
11. 1st and reverse brake snap ring No.2 26. Sun gear input drum thrust bearing race icon: 167 N·m (17.0 kgf-m, 123.5 lbf-ft)
12. 1st and reverse brake retaining plate No.1 27. Sun gear input drum thrust bearing icon: Apply ATF.

13. 1st and reverse brake disc 28. Forward clutch assembly icon: Do not reuse.

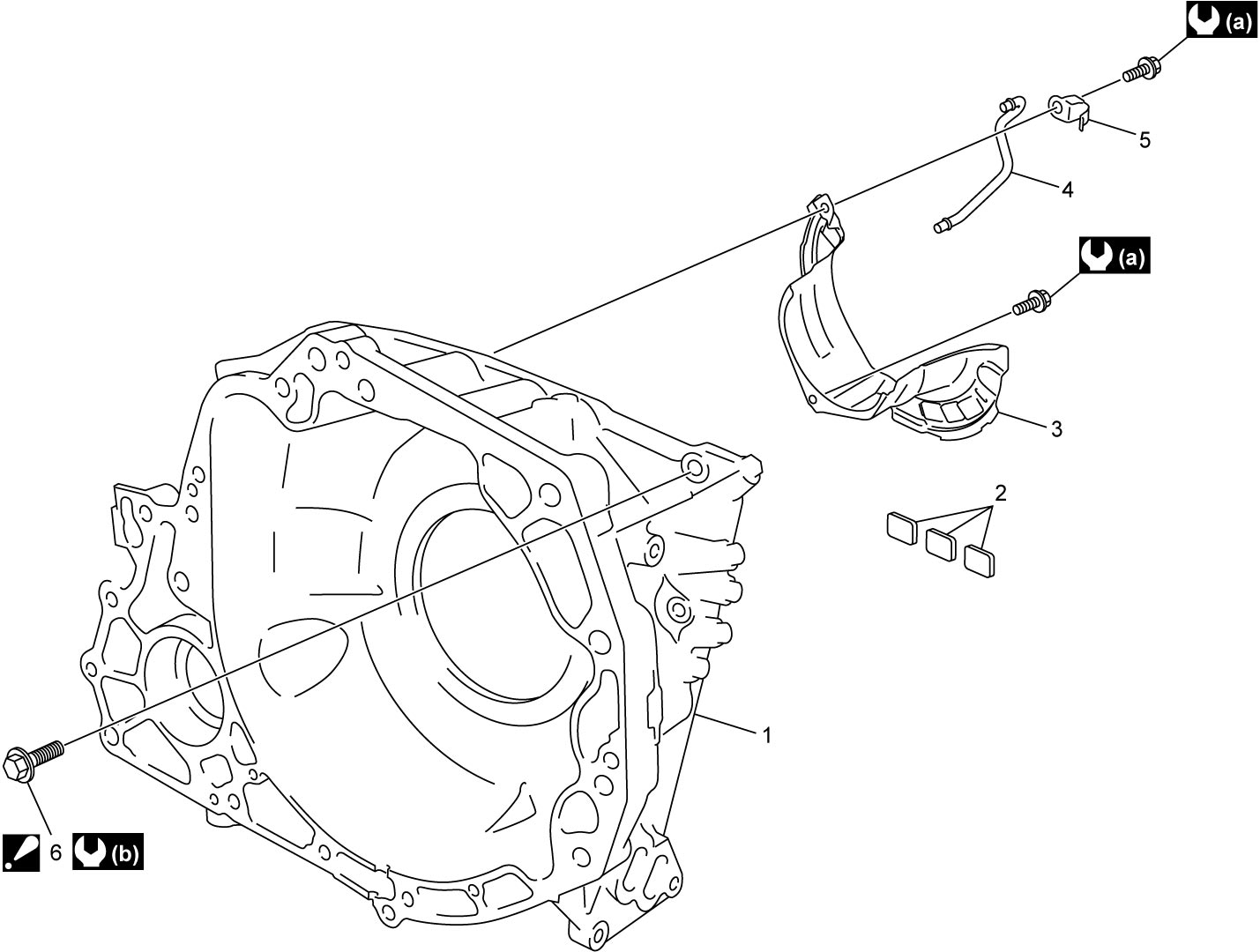

Torque Converter Housing
1. Torque converter housing 4. Lubrication tube icon: 5.4 N·m (0.55 kgf-m, 4.0 lbf-ft)
2. Oil cleaner magnet 5. Lubrication tube clamp icon: 29 N·m (3.0 kgf-m, 21.5 lbf-ft)
3. Oil reservoir lock plate icon6. Torque converter housing bolts
: For tightening order, refer to A/T Assembly Reassembly.

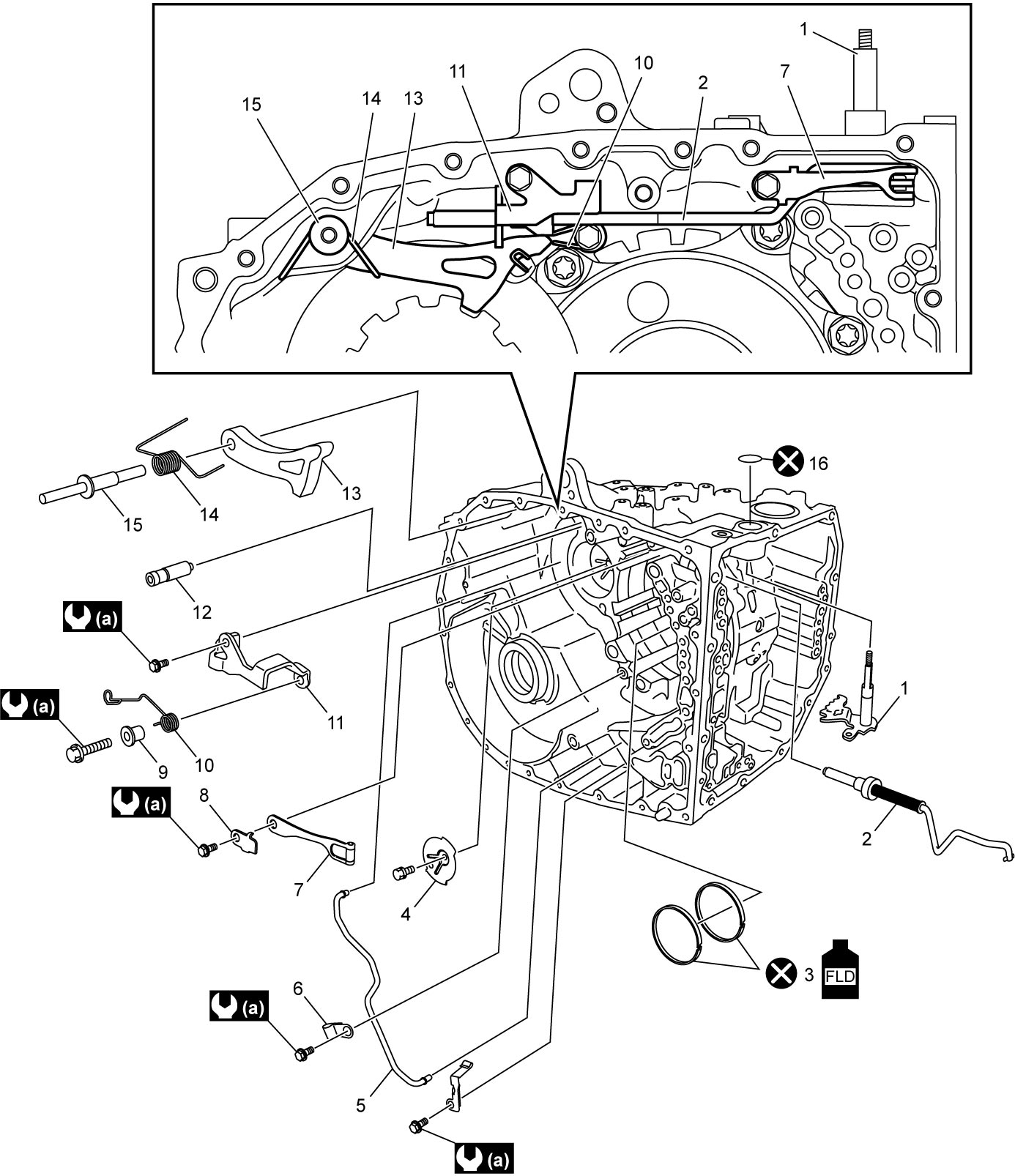

Transaxle Case
1. Manual valve lever 8. Manual detent spring cover 15. Parking lock pawl shaft
2. Parking lock rod 9. Spring guide sleeve 16. Manual shift shaft oil seal
3. Oil seal ring 10. Parking guide spring icon: 9.8 N·m (1.0 kgf-m, 7.5 lbf-ft)
4. Transaxle case plate No.2 11. Parking lock pawl bracket icon:

Apply ATF.
5. Transaxle lubrication tube 12. Parking lock pin icon: Do not reuse.
6. Transaxle lubrication tube clamp 13. Parking lock pawl
7. Manual detent spring 14. Parking lock pawl spring

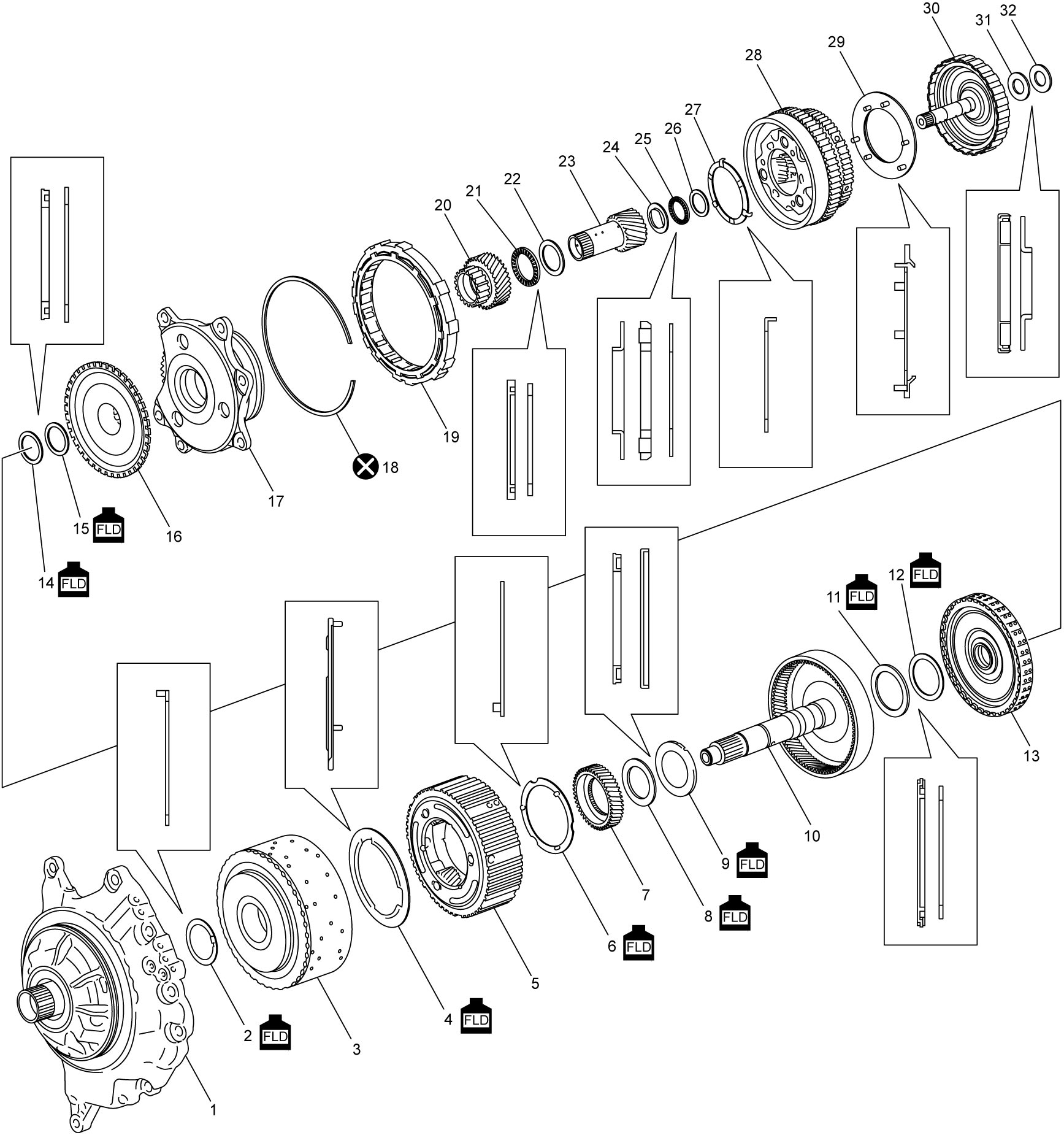

Thrust Bearing, Thrust Bearing Race and Thrust Washer
1. Oil pump assembly 13. Forward clutch assembly 25. Rear planetary sun gear No.2 thrust bearing
2. Oil pump thrust washer 14. Sun gear input drum thrust bearing 26. Rear planetary sun gear No.2 thrust bearing race No.2
3. Reverse clutch assembly 15. Sun gear input drum thrust bearing race 27. Rear planetary carrier thrust washer No.1
4. Front planetary carrier washer No.1 16. Sun gear input drum 28. Rear planetary gear assembly
5. Front planetary gear assembly 17. Counter drive gear assembly 29. Rear planetary carrier thrust washer No.2
6. Front planetary carrier washer No.2 18. 1st and reverse brake snap ring No.2 30. Direct clutch assembly
7. Front planetary sun gear 19. One-way clutch assembly 31. Direct clutch thrust bearing
8. Front planetary carrier thrust bearing 20. Rear planetary sun gear No.1 32. Direct clutch thrust bearing race
9. Front planetary carrier thrust bearing race 21. Rear planetary sun gear No.1 thrust bearing icon: Apply ATF.

10. Input shaft 22. Rear planetary sun gear No.1 thrust bearing race icon: Do not reuse.
11. Input shaft thrust bearing 23. Rear planetary sun gear No.2
12. Input shaft thrust bearing race 24. Rear planetary sun gear No.2 thrust bearing race No.1
